<h2><span style="font-size: 14pt;">重力传感器工作原理</span></h2>
<p>　　重力传感器是根据压电效应的原理来工作的。</p>
<p>　　所谓的压电效应就是 &ldquo;对于不存在对称中心的异极晶体加在晶体上的外力除了使晶体发生形变以外，还将改变晶体的极化状态，在晶体内部建立电场，这种由于机械力作用使介质发生极化的现象称为正压电效应 &rdquo;。</p>

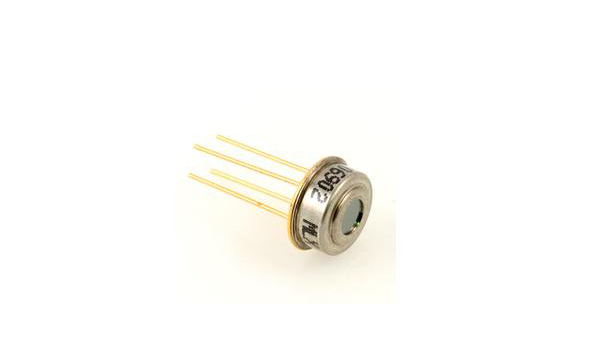

<p>　　重力传感器就是利用了其内部的由于加速度造成的晶体变形这个特性。由于这个变形会产生<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>，只要计算出产生电压和所施加的加速度之间的关系，就可以将加速度转化成电压输出。当然，还有很多其它方法来制作加速度传感器，比如电容效应，热气泡效应，光效应，但是其最基本的原理都是由于加速度产生某个介质产生形变，通过测量其变形量并用相关电路转化成电压输出。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/96af8e6b00434400b65b570d0889d873-bWNldV8xNTYxNzUxMzQxMTYzNDg5MDA4NTQ3Mi5qcGc.jpg" width="386" height="242" /></p>
<p>&nbsp;</p>
<h2><span style="font-size: 14pt;">重力传感器作用</span></h2>
<p>　　1、通过重力传感器测量由于重力引起的加速度，可以计算出设备相对于水平面的倾斜角度。通过分析动态加速度，你可以分析出设备移动的方式。但是刚开始的时候，你会发现光测量倾角和加速度好像不是很有用。但是，现在工程师们已经想出了很多方法获得更多的有用的信息。</p>
<p>　　2、重力传感器可以用来分析发动机的振动。</p>
<p>　　3、加速度传感器可以帮助仿生学机器人了解它现在身处的环境。是在爬山，还是在走下坡，是否摔倒。或者对于飞行类的机器人来说，对于控制姿态也是至关重要的。一个好的程序员能够使用加速度传感器来回答所有上述问题。</p>
<p>　　4、重力传感器在进入消费电子市场之前，实际上已被广泛应用于汽车电子领域，主要集中在车身操控、安全系统和导航，典型的应用如汽车安全气囊（Airbag）、ABS防抱死刹车系统、电子稳定程序（ESP）、电控悬挂系统等。</p>

重力传感器是根据压电效应的原理来工作的。

重力传感器的工作原理及作用

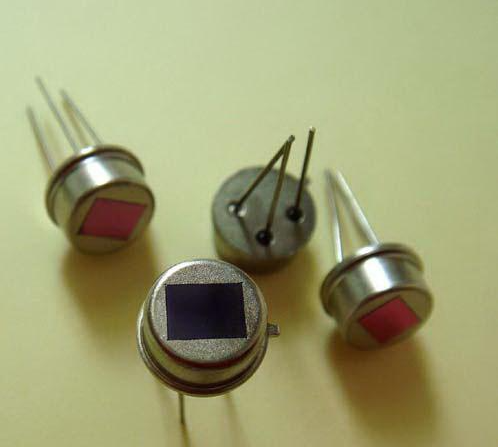

<p>&nbsp; &nbsp; &nbsp; &nbsp;1、连接压力传感器系统前打开监护仪。</p>
<p>　　2、采用消毒措施打开包装，确认所有的接口安全密封以及三通阀等辅件工作状态良好。</p>
<p>　　注意：连接接头时，不要拧得太紧。</p>
<p>　　3、旋塞阀的所有通口都应盖有孔的保护帽，直到传感器系统内注满肝素生理盐水溶液和排尽气泡后，才更换成无孔的保护帽。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/1303460255824cf4ac05367820b7f311-bWNldV8xNDc2OTI0MzU2MTYzNDg4NjEyMDYxNi5qcGc.jpg" width="294" height="221" /></p>
<p>&nbsp;</p>
<p>　　4、把压力传感器连接到监护仪上，按照监护仪说明把监护仪调零。</p>
<p>　　注意：</p>
<p>　　①如无法调零，请更换传感器重新调零；如果调零不成功，请检查电缆连线、监护仪等是否正常。</p>
<p>　　②在安装DPT-248Ⅱ、CH-DPT-248Ⅲ传感器时，要用颜色编码来鉴别血压类型：红色---动脉压；蓝色---中心静脉压；黄色---肺动脉压；绿色---左冠状动脉压；白色---其他。</p>
<p>　　5、用肝素生理盐水冲洗管路，并排尽管路中的空气。</p>
<p>　　注意：管路不得有气泡残留。</p>
<p>　　6、待所有管路中填充肝素生理盐水后，将传感器系统连接到人体。</p>

连接压力传感器系统前打开监护仪。

压力传感器的安装要点

<section data-role="outer">
<p><strong>全球恐慌！日本半导体重镇火山喷发，影响暂不可估</strong></p>
<p>据日本TBS电视台20日报道，日本气象厅发布消息称，19日上午11时43分，位于熊本县的阿苏火山发生喷发。</p>
<p>&nbsp;</p>
<p>报道称，阿苏山火山爆发的喷烟至少<strong>3500米高</strong>，火山碎屑流的分布范围，从火山口往外延伸<strong>至少1公里以上</strong>的范围。日本气象厅已对阿苏山周遭发布警报，并将喷火警戒提升至<strong>3级</strong>(最高等级为5)。</p>
<p>&nbsp;</p>
<p>此次熊本火山喷发，引发业界担心是否会对当地日本半导体企业带来负面影响，因为熊本县聚集了众多半导体制造工厂：</p>
<p>&nbsp;</p>
<p><strong>索尼</strong>熊本科技中心的生产线使用300毫米晶圆，而且该工厂是索尼CMOS图形传感器的主要生产基地。</p>
<p>&nbsp;</p>
<p><strong>瑞萨电子</strong>位于熊本县制造工厂的生产线主要使用8英寸晶圆，该工厂是瑞萨电子微控制器的主要生产基地。</p>
<p>&nbsp;</p>
<p><strong>三菱电机</strong>的熊本工厂是该公司功率半导体元件前端制造的主要基地，还主要负责IGBT模块的生产。</p>
<p>&nbsp;</p>
<p>今年，<strong>台积电和索尼</strong>集团确定了在日本熊本县共同建设半导体新工厂，索尼将考虑小额出资，成为新工厂的大客户。此外，日本汽车大厂丰田、本田、日产等整车企业在熊本也都设有工厂。</p>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/b782b61a70be4666889f740309b2f652-bWNldV85ODgwMTQ4NjUzMTYzNDg4NDE2MTA2OS5qcGc.jpg" width="479" height="392" /></section>
<p>&nbsp;</p>
<p>值得注意的是，日本防灾对策委员会认为富士山也很可能出现大级别喷发，届时火山口将会多达250多个，火山灰将可多达1,000万立方米，距离较近的东京首当其冲，城市及周边地区都将被后拿2~10厘米的火山灰覆盖，而火山的岩浆涌流则可遍布27个市级行政区，包括东京市和神奈川县，千叶县等人口稠密的行政区，公路铁路等交通线路都有可能被截断，很多河流也会堵塞断流。</p>
<p>&nbsp;</p>
<p>国外专家表示，若是日本火山爆发，半导体或遇灭顶之灾。资料显示，日本半导体厂商众多，<strong>东芝、NEC、瑞萨、索尼等知名半导体厂商均有在九州设厂；在芯片设备、材料方面，为全球提供超过50%的重要半导体材料和40%以上的半导体制造设备。例如信越化学，作为全球最大的有机硅供应的日本半导体企业，已占据全球超30%的硅芯片供应，堪比材料界的&ldquo;台积电&rdquo;、&ldquo;英特尔&rdquo;。</strong></p>
<p>&nbsp;</p>
<section class="_135editor" data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section></section>
<section data-brushtype="text"><strong>台湾59%的企业遭黑客入侵，笔电大厂宏碁惊传一周内两度被攻击</strong></section>
</section>
</section>
</section>
</section>
<section></section>
<section></section>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/57f6934ea38941c2ad5eb85f7edccb2b-bWNldV8zMTMyMDIyMDA0MTYzNDg4NDE5ODg5NS5qcGc.jpg" width="451" height="270" /></p>
<p>&nbsp;</p>
<p>笔电品牌大厂宏碁惊传一周内两度遭黑客组织攻击。宏碁昨天证实，<strong>印度分公司遭黑客攻击后，台湾服务器也被黑客组织Desorden入侵</strong>，这也是继今年三月宏碁遭黑客组织REvil攻击勒索五千万美元后，接二连三再被另一个黑客组织Desorden攻击，广受市场关注。</p>
<p>&nbsp;</p>
<p>黑客组织Desorden悄悄攻击宏碁印度分公司的服务器，并偷走60GB资料，内容涵括客户信息、公司财务与稽核资料，并在黑客网站中公开求售相关资料，才让宏碁印度分公司被骇一事曝光。不到一周时间，Desorden再度骇进宏碁台湾服务器。</p>
<p>&nbsp;</p>
<p>根据国际网通大厂思科最新调查显示，过去一年，<strong>台湾有百分之五十九的中小企业在过去一年间都遭到网络攻击。</strong>去年十一月开始，台湾已有不少大型企业遭受黑客组织攻击，包含仁宝、研华、鸿海、宏碁、广达等科技大厂，在这一年间都曾被黑客组织入侵，其中被勒索金额最高的当属宏碁和广达，勒索赎金都高达五千万美元。</p>
<p>&nbsp;</p>
<section class="_135editor" data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section></section>
<section data-brushtype="text"><strong>LCD报价一路跌，明年Q1或将跌破成本价</strong></section>
</section>
</section>
</section>
</section>
<section></section>
<section></section>
<section></section>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/7ec34faa18a442248889e42b472d4bc4-bWNldV8zNjEwMzY2Njg1MTYzNDg4NDQ1MzcyNS5qcGc.jpg" width="460" height="288" /></section>
<section></section>
<section></section>
<p>继9月电视面板报价创史上最大跌幅，10月下旬报价预计20日出炉，市场预期难逃持续下修命运。外媒报导，美国调查公司DSCC亚洲代表田村喜男表示，电视制造商库存量从春天前后就开始增加，进入夏天之后也减少面板采购，面板供给明显过剩，<strong>预测LCD面板行情将一路跌到明年，甚至2022年首季就会面临跌破成本价的窘境。</strong></p>
<p>&nbsp;</p>
<p>面对面板报价快速下跌，友达董事长彭双浪坦言，往年面板厂10月出货还能赶上欧美购物旺季铺货，今年受缺料、缺柜致货运交期拉长影响，消费性产品需求疲软，导致旺季提早结束，消费型的电视面板价格巨幅回档，品牌客户也修正订单。</p>
<p>&nbsp;</p>
<p>群创则从9月开始动态调整产能及产品组合，本季将安排岁修，原本预估第3季出货量及平均价格季增1%至3%目标也同步下修。</p>
<section class="_135editor" data-role="paragraph">
<p>&nbsp;</p>
</section>
</section>

据日本TBS电视台20日报道，日本气象厅发布消息称，昨天上午11时43分，位于熊本县的阿苏火山发生喷发。

全球恐慌！日本半导体重镇火山喷发，影响暂不可估

<h3>&nbsp; &nbsp; &nbsp; &nbsp;1、线性度</h3>
<p>　　线性度是指在工作压力范围内，<a href="https://www.bomman.com/global-search?searchWord=%E4%BC%A0%E6%84%9F%E5%99%A8">传感器</a>输出与压力之间直线关系的偏离。</p>
<h3>　　2、压力迟滞</h3>
<p>　　为在室温下及工作压力范围内，从小工作压力和工作压力趋近某- -压力时，传感器输出之差。</p>
<h3>　　3、温度范围</h3>

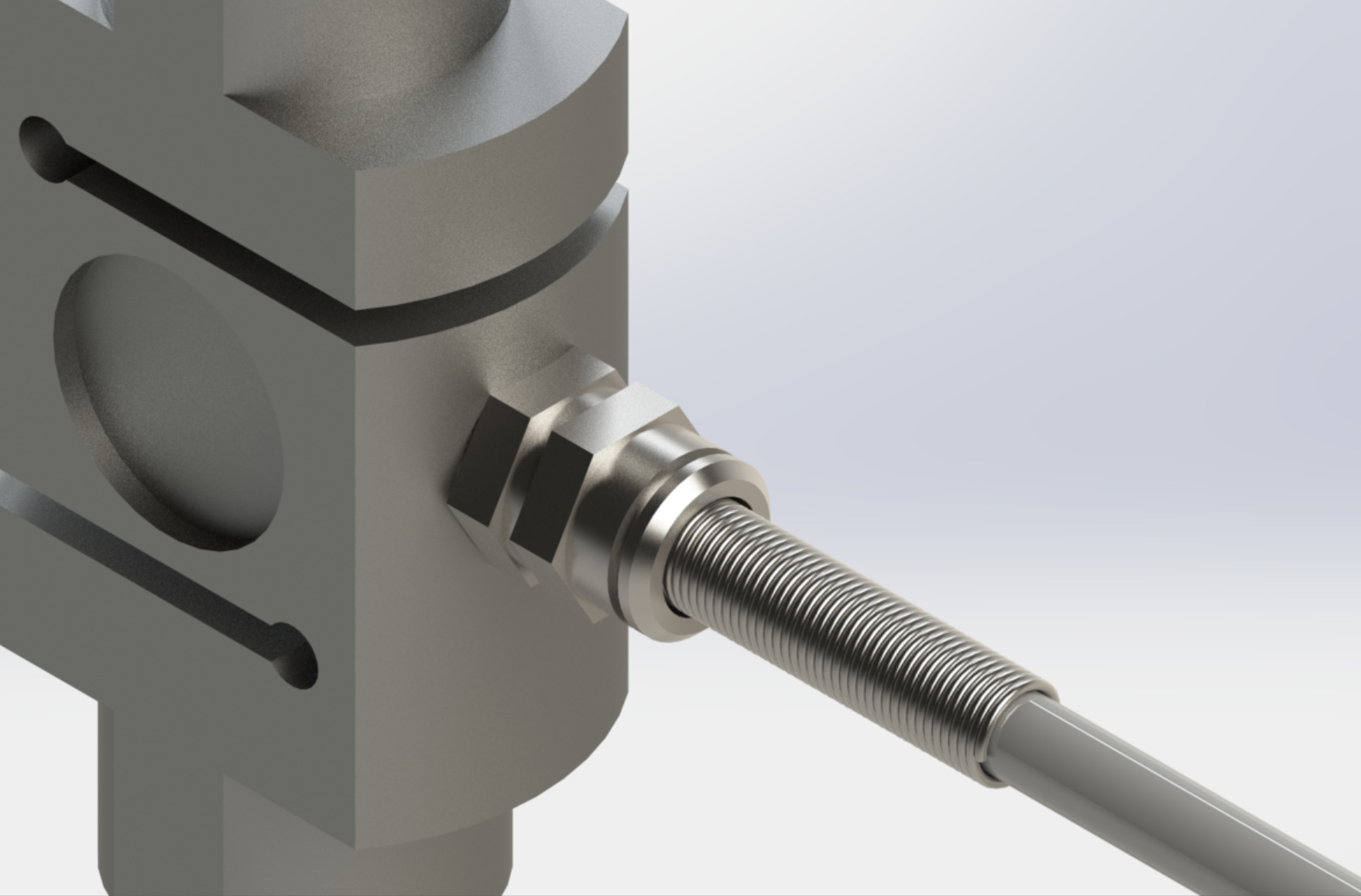

<p>　　压力传感器的温度范围分为补偿温度范围和工作温度范围。补偿温度范围是由于施加了温度补偿，精度进入额定范围内的温度范围。工作温度范围是保证压力传感器能正常工作的温度范围。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/b9edef0671614d418ccd6f2c108dc878-bWNldV82NzEzMjQ0NTIxNjM0ODgzMzc4NDMyLmpwZw.jpg" width="279" height="237" /></p>
<p>&nbsp;</p>
<h3>　　4、额定压力范围</h3>
<p>　　额定压力范围是满足标准规定值的压力范围。也就是在和低温度之间，传感器输出符合规定工作特性的压力范围。在实际应用时传感器所测压力在该范围之内。</p>
<h3>　　5、压力范围</h3>
<p>　　压力范围是指传感器能长时间承受的压力，且不引起输出特性性改变。特别是半导体压力传感器，为提高线性和温度特性，-般都大幅度减小额定压力范围。因此，即使在额定压力以上连续使用也不会被损坏。一般压力是额定压力值的2 - 3倍。</p>
<h3>　　6、损坏压力</h3>
<p>　　损坏压力是指能够加在传感器上且不使传感器元件或传感器外壳损坏的压力。</p>

线性度是指在工作压力范围内，传感器输出与压力之间直线关系的偏离。

压力传感器的参数

<h3>&nbsp; &nbsp; &nbsp; &nbsp;一、压电压力传感器</h3>
<p>　　压电式压力传感器主要基于压电效应，利用电气元件和其他机械把待测的压力转换成为电量，再进行相关测量工作的测量精密仪器，比如很多压力变送器和压力传感器。压电传感器不可以应用在静态的测量当中，原因是受到外力作用后的电荷，当回路有无限大的输入抗阻的时候，才可以得以保存下来。但是实际上并不是这样的。因此压电传感器只可以应用在动态的测量当中。它主要的压电材料是：磷酸二氢胺、酒石酸钾钠和石英。压电效应就是在石英上发现的。</p>
<h3>　　二、电容式压力传感器</h3>
<p>　　电容式压力传感器是一种利用电容作为敏感元件，将被测压力转换成电容值改变的压力传感器。这种压力传感器一般采用圆形金属薄膜或镀金属薄膜作为<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%AE%B9">电容</a>器的一个电极，当薄膜感受压力而变形时，薄膜与固定电极之间形成的电容量发生变化，通过测量电路即可输出与电压成一定关系的电信号。电容式压力传感器属于极距变化型电容式传感器，可分为单电容式压力传感器和差动电容式压力传感器。</p>
<h3>　　三、压阻压力传感器</h3>

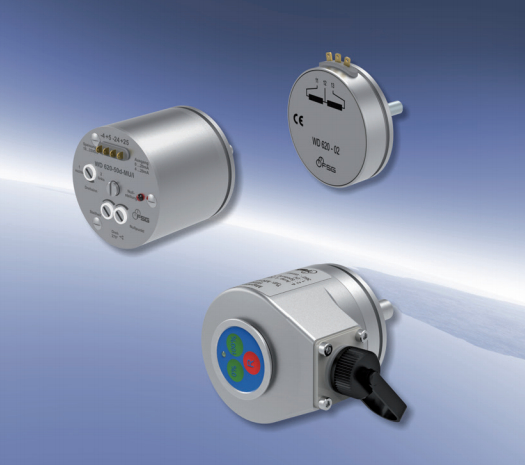

<p>　　压阻压力传感器主要基于压阻效应，压阻效应是用来描述材料在受到机械式应力下所产生的电阻变化。不同于上述压电效应，压阻效应只产生阻抗变化，并不会产生电荷。大多数金属材料与半导体材料都被发现具有压阻效应。其中半导体材料中的压阻效应远大于金属。由于硅是现今集成电路的主要，以硅制作而成的压阻性元件的应用就变得非常有意义。的电阻变化不单是来自与应力有关的几何形变，而且也来自材料本身与应力相关的电阻，这使得其程度因子大于金属数百倍之多。N型硅的电阻变化主要是由于其三个导带谷对的位移所造成不同迁移率的导带谷间的载子重新分布，进而使得电子在不同流动方向上的迁移率发生改变。其次是由于来自与导带谷形状的改变相关的等效质量的变化。在P型硅中，此现象变得更复杂，而且也导致等效质量改变及电洞转换。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/6373a84eea1c42fda80e2fb0073a779f-bWNldV83ODAxNjI5MDYxMTYzNDg4MzEyNjY1Mi5qcGc.jpg" width="291" height="218" /></p>
<p>&nbsp;</p>
<h3>　　四、振弦式压力传感器</h3>
<p>　　振弦式压力传感器属于频率敏感型传感器，这种频率测量具有想当高的准确度，因为时间和频率是能准确测量的物理量参数，而且频率信号在传输过程中可以忽略电缆的电阻、电感、电容等因素的影响。同时，振弦式压力传感器还具有较强的抗干扰能力，零点漂移小、温度特性好、结构简单、分辨率高、性能稳定，便于数据传输、处理和存储，容易实现仪表数字化，所以振弦式压力传感器也可以作为传感技术发展的方向之一。</p>
<p>　　振弦式压力传感器的敏感元件是拉紧的钢弦，敏感元件的固有频率与拉紧力的大小有关。弦的长度是固定的，弦的振动频率变化量可用来测算拉力的大小，即输入是力信号，输出的是频率信号。振弦式压力传感器分为上下两个部分组成，下部构件主要是敏感元件组合体。上部构件是铝壳，包含一个电子模块和一个接线端子，分成两个小室放置，这样在接线时就不会影响电子模块室的密封性。</p>
<h3>　　五、电磁压力传感器</h3>
<p>　　主要包括电感压力传感器、霍尔压力传感器、电涡流压力传感器等。</p>
<p>　　1、电感压力传感器</p>
<p>　　①电感式压力传感器是由于磁性材料和磁导率不同，当压力作用于膜片时，气隙大小发生改变，气隙的改变影响线圈电感的变化，处理电路可以把这个电感的变化转化成相应的信号输出，从而达到测量压力的目的。该种压力传感器按磁路变化可以分为两种：变磁阻和变磁导。电感式压力传感器的优点在于灵敏度高、测量范围大；缺点就是不能应用于高频动态环境。</p>
<p>　　②变磁阻式压力传感器主要部件是铁芯跟膜片。它们跟之间的气隙形成了一个磁路。当有压力作用时，气隙大小改变，即磁阻发生了变化。如果在铁芯线圈上加一定的电压，电流会随着气隙的变化而变化，从而测出压力。</p>
<p>　　③在磁通密度高的场合，铁磁材料的导磁率不稳定，这种情况下可以采用变磁导式压力传感器测量。变磁导式压力传感器用一个可移动的磁性元件代替铁芯，压力的变化导致磁性元件的移动，从而磁导率发生改变，由此得出压力值。</p>
<p>　　2、霍尔压力传感器</p>
<p>　　①霍尔压力传感器是基于某些半导体材料的霍尔效应制成的。霍尔效应是指当固体导体放置在一个磁场内，且有电流通过时，导体内的电荷载子受到洛伦兹力而偏向一边，继而产生电压（霍尔电压）的现象。电压所引致的电场力会平衡洛伦兹力。通过霍尔电压的极性，可证实导体内部的电流是由带有负电荷的粒子（自由电子）之运动所造成。</p>
<p>　　②在导体上外加与电流方向垂直的磁场，会使得导线中的电子受到洛伦兹力而聚集，从而在电子聚集的方向上产生一个电场，此电场将会使后来的电子受到电力作用而平衡掉磁场造成的洛伦兹力，使得后来的电子能顺利通过不会偏移，此称为霍尔效应。而产生的内建电压称为霍尔电压。</p>
<p>　　③当磁场为一交变磁场时，霍尔电动势也为同频率的交变电动势，建立霍尔电动势的时间极短，故其响应频率高。理想霍尔元件的材料要求要有较高的<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E9%98%BB">电阻</a>率及载流子迁移率，以便获得较大的霍尔电动势。常用霍尔元件的材料大都是半导体，包括N型硅（Si）、锑化铟（InSb）、砷化铟InAs）、锗（Ge）、砷化镓GaAs）及多层半导体质结构材料，N型硅的霍尔系数、温度稳定性和线性度均较好，砷化镓温漂小，目前应用。</p>
<p>　　3、电涡流压力传感器</p>
<p>　　基于电涡流效应的压力传感器。电涡流效应是由一个移动的磁场与金属导体相交，或是由移动的金属导体与磁场垂直交会所产生。简而言之，就是电磁感应效应所造成。这个动作产生了一个在导体内循环的电流。电涡流特性使电涡流检测具有零频率响应等特性，因此电涡流压力传感器可用于静态力的检测。</p>

压电式压力传感器主要基于压电效应，利用电气元件和其他机械把待测的压力转换成为电量，再进行相关测量工作的测量精密仪器，比如很多压力变送器和压力传感器

压力传感器有哪五种？

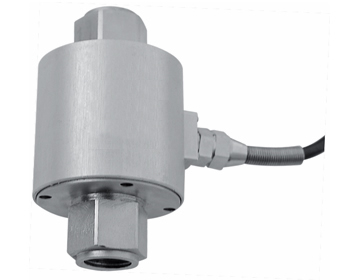

<p>&nbsp; &nbsp; &nbsp; &nbsp;霍尔<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>传感器不论是开环还是闭环原理，基本的性能区别不大，优点在于响应时间快、低温漂、精度高、</p>
<p>体积小、频带宽、抗干扰能力强、过载能力强。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/5db1be463dcd4a37a0297cf005f4845a-bWNldV83MTg5OTkzMTExNjM0ODgxNTcwOTM3LmpwZw.jpg" width="355" height="265" /></p>
<p>&nbsp;</p>
<p>霍尔电流传感器测量过程注意事项：</p>
<p>1、原边导线应放置于传感器内孔中心，尽可能不要放偏;</p>
<p>2、原边导线尽可能完全放满传感器内孔，不要留有空隙;</p>
<p>3、需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。如条件所限，手头仅有一个额定值很高的</p>
<p>传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定</p>
<p>值。例如当用额定值100A的传感器去测量10A的电流时，为提高精度可将原边导线在传感器的内孔中心绕十圈</p>
<p>（一般情况，NP=1;在内孔中绕一圈，NP=2;&hellip;&hellip;;绕九圈，NP=10，则NP&times;10A=100A与传感器的额定值相等，从</p>
<p>而可提高精度）;</p>
<p>4、当欲测量的电流值为IPN/10的时，在25℃仍然可以有较高的精度。</p>

霍尔电流传感器不论是开环还是闭环原理，基本的性能区别不大，优点在于响应时间快、低温漂、精度高、  体积小、频带宽、抗干扰能力强、过载能力强

霍尔电流传感器测量过程的注意事项

<p>（1）电流传感器必须根据被测<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>的额定有效值适当选用不同的规格的产品。被测电流长时间超额，会损坏末极功放管（指磁补偿式），一般情况下，2倍的过载电流持续时间不得超过1分钟。</p>
<p>（2）电压传感器必须按产品说明在原边串入一个限流电阻R1，以使原边得到额定电流，在一般情况下，2倍的过压持续时间不得超过1分钟。</p>
<p>（3）在要求得到良好动态特性的装置上使用时，最好用单根铜铝母排并与孔径吻合，以大代小或多绕圈数，均会影响动态特性。</p>
<p>（4）绝缘耐压为3KV的传感器可以长期正常工作在1KV及以下交流系统和1.5KV及以下直流系统中，6KV的传感器可以长期正常工作在2KV及以下交流系统和2.5KV及以下直流系统中，注意不要超压使用。</p>

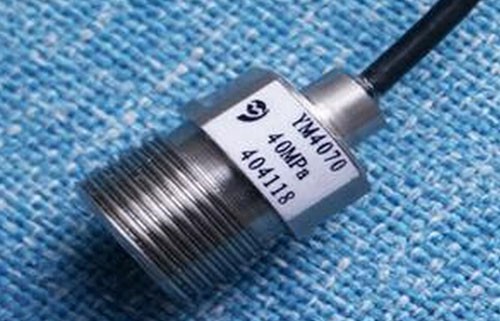

<p>（5）为了使传感器工作在最佳测量状态，应使用简易典型稳压<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%BA%90">电源</a>。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-22/c3a8a5600264492d99f4f5c03ade636f-bWNldV84MjA1NzcyNTIxMTYzNDg3MzE1NDMzMC5qcGc.jpg" width="371" height="264" /></p>
<p>&nbsp;</p>
<p>（6）在大电流直流系统中使用时，因某种原因造成工作电源开路或故障，则铁心产生较大剩磁，是值得注意的。剩磁影响精度。退磁的方法是不加工作电源，在原边通一交流并逐渐减小其值。</p>
<p>（7）传感器抗外磁场能力为：距离传感器5～10cm一个超过传感器原边电流值2倍的电流，所产生的磁场干扰可以抵抗。三相大电流布线时，相间距离应大于5～10cm。</p>
<p>（8）电流电压传感器的最佳精度是在原边额定值条件下得到的，所以当被测电流高于电流传感器的额定值时，应选用相应大的传感器；当被测电压高于电压传感器的额定值时，应重新调整限流电阻。当被测电流低于额定值1/2以下时，为了得到最佳精度，可以使用多绕圈数的办法。</p>
<p>（9）传感器的磁饱和点和电路饱和点，使其有很强的过载能力，但过载能力是有时间限制的，试验过载能力时，2倍以上的过载电流不得超过1分钟。</p>
<p>（10）原边电流母线温度不得超过85℃，这是ABS工程塑料的特性决定的，用户有特殊要求，可选高温塑料做外壳。</p>

电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品

电流电压传感器的使用注意事项

<p>&nbsp; &nbsp; &nbsp; &nbsp;电流传感器的作用一般是采样，也就是把被测电路中的电流值通过电磁感应或者<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E9%98%BB">电阻</a>，变成电压值，然后用</p>
<p>专门的模数转换器转换成数字信号进行分析处理，核心控制器可以根据检测到的信号调整FET的导通程度，进而改</p>
<p>变被控电路中的<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>值。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-10-21/c4c922f721a44a0fbe6118e79b332aac-bWNldV81ODA2OTAyMTE2MzQ4MDkxMDg5NjEucG5n.png" width="289" height="224" /></p>
<p>&nbsp;</p>
<p><strong>工作原理</strong></p>
<p>电流传感器是基于霍尔磁平衡原理（闭环）和霍尔直测式（开环）两种基本原理。</p>
<p>1、开环电流传感器的原理：原边电流IP产生的磁通被高品质磁芯聚集在磁路中，霍尔元件固定在很小的气隙中，对磁通进行线性检测，霍尔器件输出的霍尔电压经过特殊电路处理后，副边输出与原边波形一致的跟随输出电压，此电压能够精确反映原边电流的变化。</p>
<p>2、磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿， 从而使霍尔器件处于检测零磁通的工作状态。</p>
<p>磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上， 所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。 这一电流再通过多匝绕组产生磁场 ，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场， 使霍尔器件的输出逐渐减小。当与Ip与匝数相乘 所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用 ，此时可以通过Is来平衡。被测电流的任何变化都会破坏这一平衡。 一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1&mu;s，这是一个动态平衡的过程。</p>

 电流传感器的作用一般是采样，也就是把被测电路中的电流值通过电磁感应或者电阻，变成电压值，然后用专门的模数转换器转换成数字信号进行分析处理，核心控制器可以根据检测到的信号调整FET的导通程度，进而改变被控电路中的电流值。

电流传感器工作原理

<p>&nbsp; &nbsp; &nbsp; &nbsp;1、红外感应开关</p>
<p>　　由红外线探测电路、红外信号处理<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>、信号输出控制开关电路、电源电路几组主要部分组成。红外信号处理集成主要完成红外信号的处理，电路的电源按各部分电路的要求对电路中各分电路分开进行单独供电，保证电路的稳定性能，红外感应开关具有探测距离远，适用范围广泛，抗干扰能力强，工作性能稳定的优点。</p>
<p>　　2、微波感应开关</p>
<p>　　微波感应器是利用多普勒原理，发射和接受高频微波信号（准确感知物体的移动变化），通过信号放大和单片机程序智能识别，控制负载灯具的开（点亮）与关（熄灭）。</p>
<p>　　3、电磁感应开关</p>
<p>　　利用基础的电磁感应原理，一般用于工业、住房等的电路控制。电磁感应开关是一种无触点<a href="https://www.bomman.com/global-search?searchWord=%E5%BC%80%E5%85%B3">开关</a>，也可以用于提升机、电梯等控制系统，以保证运行安全以及停位准确。它实际上是一个单稳态触发器，无感应脉冲信号时电路处于稳态。</p>
<p>　　4、人体感应开关</p>
<p>　　它是基于红外线技术的自动控制产品，当有人进入感应范围时，专用传感器探测到人体红外光谱的变化，会自动接通负载，如果人不离开感应范围，负载将持续接通；当人离开后，延时自动关闭负载。人到则灯亮，人离则灯熄，亲切方便，安全又节能，更显示出人性化关怀。</p>
<p>　　5、光电感应开关</p>
<p>　　非接触反射式感应，智能电脑检测近距离反光物体（手掌），自动切换工作状态，主动式红外线工作方式，把手放在传感器的指定部位0.5秒，开关接通（或断开），并一直保持该状态；再次感应时，变为相反状态，断开（或接通）并一直维持该状态，可以穿透玻璃，特别适合厨房用橱柜灯，在厨房安装非接触感应开关，可避免在做饭时用手开关灯具，而把开关面板上的细菌带到饮食当中，具有稳定好，抗干扰强，可防止太阳光的红外线干扰，负载能力广。</p>

由红外线探测电路、红外信号处理电路、信号输出控制开关电路、电源电路几组主要部分组成

感应开关的种类

<p>&nbsp; &nbsp; &nbsp; &nbsp;如果<a href="https://www.bomman.com/">热电偶</a>安装和使用不当，不但会增大测量误差，还可能降低热电偶的使用寿命。因此，应根据被测温度范围和工作环境，正确安装和合理使用热电偶。</p>
<p>　　（1）应选择合适的安装地点。由于加热炉内温度分布不均匀，热电偶测得的又是局部区域的温度，因此应选择合适的测量点安放热电偶。通常可将热电偶安装在温度较均匀且能代表工件温度的位置，而不能安装在炉门旁或离加热源太近的地方。</p>
<p>　　（2） 安装热电偶的位置应尽可能离开强电磁场，以免测温仪表引入附加干扰信号。</p>
<p>　　（3） 热电偶插入炉膛的深度应不小于热电偶保护管外径的8～10倍，热端应尽可能靠近工件，但必须保证装卸工件时不损坏热电偶。</p>
<p>　　（4） 热电偶的接线盒不应紧靠炉壁，以免其冷端温度过高。一般应离炉壁200mm左右。</p>
<p>　　（5） 热电偶应尽可能保持垂直使用，以防高温下保护管变形。若需水平安装，插入深度不应大于500mm，露出部分应用架子托牢，使用一段时间后，应将其旋转180&deg;；为防止热电偶接线盒温度过高，也可选用直角形热电偶。</p>
<p>　　（6） 热电偶保护管与炉壁之间的空隙应使用耐火材料严密堵塞，以免空气对流影响测温的准确性。补偿导线与接线盒接线孔之间的空隙也应用石棉线塞紧，并使其朝下，以免污物落入。</p>
<p>　　（7）用热电偶测量炉温时，应避开火焰的直接喷射，因火焰喷出处的温度比炉内实际温度高且不稳定。</p>
<p>　　（8） 测量低温时，为减小热电偶的热惰性，可采用保护管开口或无保护管的热电偶。</p>
<p>　　（9） 使用期内的热电偶，应经常检查热电极和保护管是否良好，如果发现热电偶表面有麻点、污渍、局部直径变细或保护管表面腐蚀严重等现象，应停止使用，并维修或更换新热电偶。</p>

 如果热电偶安装和使用不当，不但会增大测量误差，还可能降低热电偶的使用寿命
