&nbsp; &nbsp; &nbsp; &nbsp;机器人常用传感器根据检测对象的不同可分为内部传感器和外部传感器。内部传感器主要用来检测机器人本身状态（如手臂间角度），多为检测位置和角度的传感器。外部传感器主要用来检测机器人所处环境（如是什么物体，离物体的距离有多远等）及状况（如抓取的物体是否滑落）的传感器。具体有物体识别传感器、物体探伤传感器、接近觉传感器、距离传感器、力觉传感器，听觉传感器等。
　　1、二维视觉传感器
　　二维视觉传感器主要就是一个摄像头，它可以完成物体运动的检测以及定位等功能，二维视觉传感器已经出现了很长时间，许多智能相机可以配合协调工业机器人的行动路线，根据接收到的信息对机器人的行为进行调整。
　　2、三维视觉传感器
　　最近三维视觉传感器逐渐兴起，三维视觉系统必须具备两个摄像机在不同角度进行拍摄，这样物体的三维模型可以被检测识别出来。相比于二维视觉系统，三维传感器可以更加直观的展现事物。
　　3、力扭矩传感器
　　力扭矩传感器是一种可以让机器人知道力的传感器，可以对机器人手臂上的力进行监控，根据数据分析，对机器人接下来行为作出指导。
　　4、碰撞检测传感器
　　工业机器人尤其是协作机器人最大的要求就是安全，要营造一个安全的工作环境，就必须让机器人识别什么事不安全。一个碰撞传感器的使用，可以让机器人理解自己碰到了什么东西，并且发送一个信号暂停或者停止机器人的运动。
　　5、安全传感器
　　与上面的碰撞检测传感器不同，使用安全传感器可以让工业机器人感觉到周围存在的物体，安全传感器的存在，避免机器人与其他物体发生碰撞。
　　6、电磁传感器
　　现代的磁旋转传感器主要包括有四相传感器和单相传感器。在工作过程中，四相差动旋转传感器用一对检测单元实现差动检测，另一对实现倒差动检测。这样，四相传感器的检测能力是单元件的四倍。而二元件的单相旋转传感器也有自己的优点，也就是小巧可靠的特点，并且输出信号大，能检测低速运动，抗环境影响和抗噪声能力强，成本低。因此单相传感器也将有很好的市场。
　　7、光纤传感器
　　光纤传感器是最近几年出现的新技术，可以用来测量多种物理量，比如声场、电场、压力、温度、角速度、加速度等，还可以完成现有测量技术难以完成的测量任务。在狭小的空间里，在强电磁干扰和高电压的环境里，光纤传感器都显示出了独特的能力。目前光纤传感器已经有70多种，大致上分成光纤自身传感器和利用光纤的传感器。
　　8、仿生传感器
　　仿生传感器，是一种采用新的检测原理的新型传感器，它采用固定化的细胞、酶或者其他生物活性物质与换能器相配合组成传感器。这种传感器是近年来生物医学和电子学、工程学相互渗透而发展起来的一种新型的信息技术。这种传感器的特点是机能高、寿命长。在仿生传感器中，比较常用的是生体模拟的传感器。
　　9、红外传感器
　　红外系统的核心是红外探测器，按照探测的机理的不同，可以分为热探测器和光子探测器两大类。热探测器是利用辐射热效应，使探测元件接收到辐射能后引起温度升高，进而使探测器中依赖于温度的性能发生变化。检测其中某一性能的变化，便可探测出辐射。多数情况下是通过热电变化来探测辐射的。当元件接收辐射，引起非电量的物理变化时，可以通过适当的变换后测量相应的电量变化。
　　10、压力传感器
　　压电传感器主要应用在加速度、压力和力等的测量中。压电式加速度传感器是一种常用的加速度计。它具有结构简单、体积小、重量轻、使用寿命长等优异的特点。压电式加速度传感器在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛的应用，特别压电传感器的外形是航空和宇航领域中更有它的特殊地位。

 机器人常用传感器根据检测对象的不同可分为内部传感器和外部传感器

机器人传感器常用的有哪几种？

&nbsp; &nbsp; &nbsp; &nbsp;无线测温传感器，通常用于解决发电厂、变电站的高压设备的温度在线监测问题，它采用短程无线通讯，利用空气自身的绝缘性解决了高压设备测温的绝缘性问题。
<h2>无线测温传感器特点</h2>
　　1、无线测温传感器利用数字化故障指示器的卡线结构，可安装到高压输电线路上。运行时，指示器灌胶面上的导热板和温度探头紧贴在输电线路的下面，使得测温更准确、及时。利用绝缘操作杆和安装托杯，可带电装卸。
　　2、无线测温传感器采用测温盒与取电盒分离设计思路，之间通过很短的高温线缆进行连接，用户根据需要选择是否需要取电盒来做自取电。由于测温盒和取电盒体积很小，无高压绝缘和尖端放电问题。由于没有设计自动卡线结构，需停电装卸。
　　3、无线测温指示器（或无线测温盒）实时采集温度，越限时立即通过无线跳频方式主动上报。当温度变化不大时，测温指示器每隔一段时间主动上报一次当前温度值。
　　4.测温指示器整机（含RF无线模块）功耗极低，设计寿命为15年（无线通讯除外），内置锂亚电池寿命保证为10年。
　　5、无线测温盒可在线设置测温指示器的温度和温升越限门槛值，温度越限时立即上报；无线测温指示器还可设置速断、过流等参数，电流越限时立即上报并翻牌、闪灯指示。
　　6、无线测温指示器（或无线测温盒）采用特殊等电位<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>设计，在强电磁环境下能可靠工作。
　　7、从导线10A负荷电流起取电，负荷电流每增加5A，则减少电池功耗10uA。当负荷电流大于20A时，无线测温指示器即获取足够无线通讯电能，满足无线通讯需要，因此测温指示器已按免维护设计。
　　8、RF模块采用无线调频通讯，开放频点，分频控制，多点通讯数据不冲突；采用全球唯一4字节地址编号，组网灵活、方便，参见LPK-RF产品介绍。
　　9、由于能从导线取到电能，无线测温指示器（或无线测温盒）可通过调节发射功率，直接与LPK-DCU系列数据采集器（或监控后台）进行无线通讯，省略无线中继（或温度显示终端）等中间环节。温度等测量数据通过LPK-DCU系列数据采集器（或监控后台）转发给主站系统，主站命令、参数等也可以通过LPK-DCU系列数据采集器（或监控后台）转发给无线测温指示器（或无线测温盒）。

无线测温传感器，通常用于解决发电厂、变电站的高压设备的温度在线监测问题，它采用短程无线通讯，利用空气自身的绝缘性解决了高压设备测温的绝缘性问题。

无线测温传感器的特点

&nbsp; &nbsp; &nbsp; &nbsp;智能开关是指利用控制板和电子元器件的组合及编程，以实现电路智能<a href="https://www.bomman.com/global-search?searchWord=%E5%BC%80%E5%85%B3">开关</a>控制的单元。开关控制又称
BANG-BANG控制，由于这种控制方式简单且易于实现，因此在许多家用电器和照明灯具的控制中被采用。但
常规的开关控制难以满足进一步提高控制精度和节能的要求。那么智能开关应该如何接线呢？
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-26%2F4e39959d926c4d5a9866de5651a04b84-bWNldV83ODI1NTgwMDM1MTYyNzI4ODY5NjI1Mi5qcGc%3D.jpg" width="363" height="333" />
&nbsp;
智能开关打破了传统墙壁开关的开与关的单一作用，不仅在功能上有了创新，装饰点缀的效果也更加新颖。
　　智能开关双控安装方法：
　　开关底座分为强电接口和弱电接口，强电接口接火线和零线，弱电接口接信号线。
　　强电部分的每一个开关只需接在所在房间的线路；弱电部分只需将每个开关串联起来即可。需要注意的是信
号线的两个芯不能接反。
　　智能开关本身是弱电控制，现在大部分都是触屏面板，使用起来更加方便，安装也不会过于复杂。虽然是小
部件，但是智能开关的使用可以使日常生活更便捷。

智能开关是指利用控制板和电子元器件的组合及编程，以实现电路智能开关控制的单元

智能开关双控的接线方法

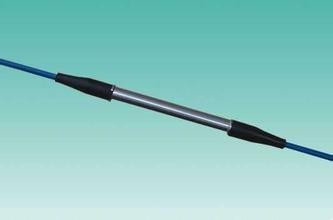

&nbsp; &nbsp; &nbsp; &nbsp;分布式光纤传感器是采用独特的分布式光纤探测技术，对沿光纤传输路径上的空间分布和随时间变化信息进行测量或监控的传感器。它将传感光纤沿场排布，可以同时获得被测场的空间分布和随时间的变化信息，对于许多工业应用有许多吸引力。
<h2>&nbsp; &nbsp; &nbsp; &nbsp;分布式光纤传感器特点</h2>
　　①分布式光纤传感系统中的传感元件仅为光纤；
　　②一次测量就可以获取整个光纤区域内被测量的一维分布图，将光纤架设成光栅状，就可测定被测量的二维和三维分布情况；
　　③otdr系统的空间分辨力一般在米的量级，ofdr技术空间分辨率可达到毫米量级；
　　④系统的测量精度与空间分辨力一般存在相互制约关系；
　　⑤检测信号一般较微弱，因而要求信号处理系统具有较高的信噪比；
　　⑥由于在检测过程中需进行大量的信号加法平均、频率的扫描、相位的跟踪等处理，因而实现一次完整的测量需较长的时间。
&nbsp;
<h2>　　分布式光纤传感器的应用</h2>
　　1、结构监测：大型结构的应力应变和温度监测　（管道，近海石油平台，油井，大坝，堤坝，桥梁，建筑物，隧道，电缆，。。。）。
　　2、渗漏探测：液体或天然气管道，工业处理，大坝，罐体。
　　3、交通运输：路面的结冰探测，铁路监测。
　　4、安全系统：火情或过热温度探测，电力电缆监视，信号窃听监视，垃圾处理站监测，山体滑坡监测。
　　5、光纤通信：光纤光缆生产在线控制，光缆维护，工作光缆应变监测，光纤搀杂物测量。
　　6、环境测量：热，通风和空气条件（hvac），外界海洋，森林，野外场所的长期温度测量。

 分布式光纤传感器是采用独特的分布式光纤探测技术，对沿光纤传输路径上的空间分布和随时间变化信息进行测量或监控的传感器

分布式光纤传感器的特点及应用

&nbsp; &nbsp; &nbsp; &nbsp;视觉传感器的低&ensp;成本和易用性已吸引机器设计师和工艺工程师将其集成入各类曾经依赖人工、多个光电传感器，或根本不检验的应用。鼎纳自动化视觉传感器的工业应用包括检验、计量、测量、定向、瑕疵检测和分捡。
<h2>视觉传感器应用</h2>
1、针对不同的汽车组装厂当中，而视觉传感器在这个领域当中主要是负责检验由机器人进行操作的相关车门边框的胶珠是不是符合标准，有没有保持正确的宽度。
2、视觉传感器的应用还包括各类瓶装厂，而视觉传感器的存在可以帮助大家校验瓶盖的组装是不是达到了正确密封的标准。除此之外，还可以检查瓶内的装灌液位是不是符合标准。不仅如此，还能视觉传感器还能检查瓶子在封盖之前，是否有异物掉到了瓶内。
3、视觉传感器的应用领域还包括了各种普通的包装生产厂，在这类厂商当中视觉传感器可以检查相关的位置有没有贴上符合标准的包装标签等。
4、在各类药品包装生产线当中，视觉传感器可以检查阿司匹林药品的包装内是不是存在各种破损、缺失药片等情况。
&nbsp;
一、汽车车身视觉检测系统
&nbsp; &nbsp; &nbsp; &nbsp;车身成型是汽车制造的关键工序之一，对车身的各项指标要求严格，需对车身进行100%的检测。传统的车身检测方法是利用三坐标测量机，其操作复杂，速度慢，工期长，只能进行抽检。通常，车身的关键尺寸主要是挡风玻璃尺寸、车门安装处棱边位置、定位孔位置等。因此视觉传感器分布于这些位置附近，测量其相应的棱边、孔、表面的空间位置尺寸。在生产线上设计测量工位，车身定位后，置于一框架内，框架由纵横分布的金属柱、杆构成，可根据需要在框架上灵活安装视觉传感器。根据测量点的数量可安装相应数量的视觉传感器，（通常情况下每个视觉传感器测量一个被测点），根据不同形式的传感器包括双目立体视觉传感器、轮廓传感器等多种类型。
测量系统工作过程为：由生产线运送车身到测量工位进行准确定位，然后传感器按要求顺序开始工作，计算机采集检测点图像并进行处理，计算出被测点的空间三维坐标，计算值与标准值比对，得出检测结果，并将车身送出测量工位。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-26/dde0b977e76845c2adf50c6509e8f038-bWNldV80Mjg1NTg0MDMzMTYzNzkxMTg4MzE2OC5qcGc.jpg" width="421" height="369" />
&nbsp;
二、截面尺寸在线视觉测量系统
&nbsp; &nbsp; &nbsp; &nbsp;在工业生产中，无缝钢管是一类重要的工业产品，而它的质量参数则是制造的重要数据，其中钢管的直线度及截面积是主要的几何参数，是控制无缝钢管制造质量的关键，但由于以下原因使得参数的测量成为难题：
1、无缝钢管采取非接触式测量，且制造现场环境恶劣;
2、无缝钢管的空间尺寸大，这也要求检测系统具备很大的测量空间。视觉传感技术的出现解决了上述问题，视觉传感技术采用的是非接触式测量且测量范围大。
测量系统由多个结构光传感器组成，传感器上结构光投射器投射的光平面和被测钢管相交，得到钢管截面圆周上的部分圆弧，传感器测量部分圆弧在空间中的位置。系统中每一个传感器实现一个截面上部分圆弧的测量，通过适当的数学方法，由圆弧拟合得到截面尺寸和截面圆心的空间位置，由截面圆心分布的空间包络，得到直线度参数。测量系统在计算机的控制下，可在数秒内完成测量，满足实时性要求。
三、三维形貌视觉测量
&nbsp; &nbsp; &nbsp; &nbsp;在三维形貌数字化测量技术是逆向工程和产品数字化设计、管理及制造的基础支撑技术。它所实现三维形貌数字化测量的机理是将视觉非接触、快速测量和最新的高分辨力数字成像技术相结合。由于所测量的物体多是大型、具有复杂表面的物体，测量通常分为局部三维信息获取和整体拼接两部分，先利用视觉扫描传感器对被测形貌各个局部区域进行测量，再采用拼接技术将各部分形貌进行拼接最终得到完整图像。
&nbsp; &nbsp; &nbsp; &nbsp;这项传感器的视觉扫描测头采用局域双目立体视觉测量原理设计。形貌整体拼接实质上是将所采集到的数据放到公共坐标上，这样就能得到整体的数据描述。通过高分辨率数码相机从测量空间的上方以不同的角度和位置对被测量进行数据收集，运用光束定向交汇平差原理得到控制点空间坐标并建立全局坐标系，最后通过各个坐标系进行关联、转换，完成数据拼接。

视觉传感器的低 成本和易用性已吸引机器设计师和工艺工程师将其集成入各类曾经依赖人工、多个光电传感器，或根本不检验的应用。鼎纳自动化视觉传感器的工业应用包括检验、计量、测量、定向、瑕疵检测和分捡。

视觉传感器应用领域

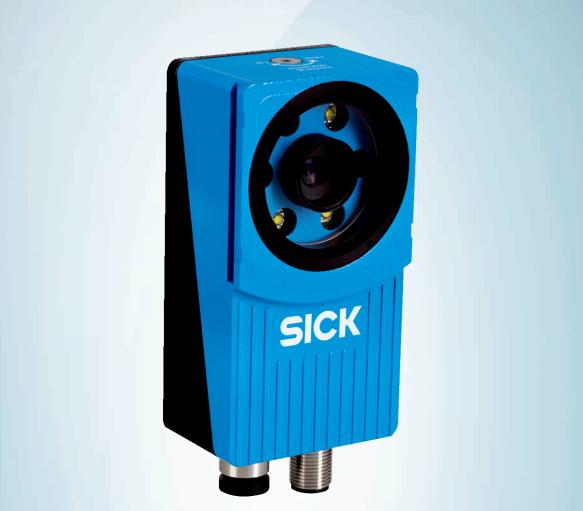

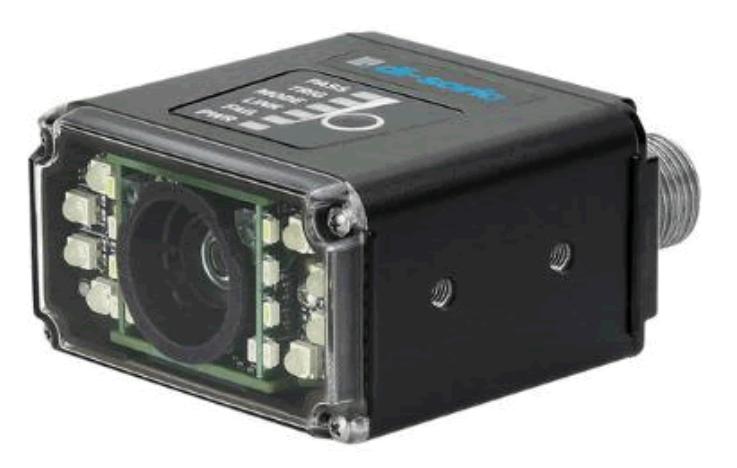

&nbsp; &nbsp; &nbsp; &nbsp;视觉传感技术是传感技术七大类中的一个，视觉传感器是指通过对摄像机拍摄到的图像进行图像处理，来
计算对象物的特征量（面积、重心、长度、位置等），并输出数据和判断结果的传感器。视觉传感器是整个机
器视觉系统信息的直接来源，主要由一个或者两个图形传感器组成，有时还要配以光投射器及其他辅助设备。
视觉传感器的主要功能是获取足够的机器视觉系统要处理的最原始图像。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-26/0072d25af6524841a722af4ff3be7715-bWNldV82NjMwNzU2NjAyMTYzNzkxMTA1MjkxOC5qcGc.jpg" width="434" height="276" />
&nbsp;
<h2>视觉传感器的功能</h2>
&nbsp; &nbsp; &nbsp; &nbsp;视觉传感器具有车道线识别、障碍物检测、交通标志和地面标志识别、交通信号灯识别、可行空间检测等
功能。
（1）车道线识别：车道线是视觉传感器能够感知的最基本的信息，拥有车道线识别功能，即可实现高速公路的
车道保持功能。
（2）障碍物检测：障碍物种类很多，如汽车、行人、自行车、动物等，有了障碍物信息，无人驾驶汽车即可完
成车道内的跟车行驶。
（3）交通标志和地面标志识别：交通标志和地面标志可作为道路特征与高精度地图做匹配后，辅助定位，也可
以基于这些感知结果进行地图的更新。
（4）交通信号灯识别：交通信号灯状态的感知能力对于城区行驶的无人驾驶汽车十分重要。
（5）可通行空间检测：可通行空间表示无人驾驶汽车可以正常行使的区域。

视觉传感技术是传感技术七大类中的一个，视觉传感器是指通过对摄像机拍摄到的图像进行图像处理，来计算对象物的特征量（面积、重心、长度、位置等），并输出数据和判断结果的传感器

视觉传感器的功能

&nbsp; &nbsp; &nbsp; &nbsp;称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要考虑传感器所处的
实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，
乃至整个衡器的可靠性和安全性。
&nbsp; &nbsp; &nbsp; &nbsp;1、特性误差。是由设备本身引起的，包括DC漂移值、斜面的不正确或斜面的非线形。毕竟设备理想的转移
功能特性和真实特性之间会存在差距。
　　2、称重传感器应用误差。也就是由操作而产生的误差，包括探针放置错误、探针与测量地点之间不正确的绝
缘、空气或其他气体的净化过程中的错误、变送器的错误放置等多种操作错误引发的误差。
　　3、动态误差。适用于静态条件的传感器会具有较强的阻尼，因此对输入参数的改变响应较慢，甚至要数秒才
能响应温度的阶跃改变。一些具有延迟特性的称重传感器会在对快速改变响应时产生动态误差。响应时间、振幅
失真和相位失真都会导致动态误差。
　　4、插入误差。是由于系统中插入一个传感器时，改变了测量参数而产生的误差。使用了一个对系统过于大的
变送器、系统的动态特性过于迟缓、系统中自加热加载了过多的热能等，都会导致插入误差。
　　5、环境误差。称重传感器使用也会受温度、摆动、震动、海拔、化学物质挥发等环境影响，这些因素都极易
引发环境误差。

称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置

称重传感器不准的五个原因

&nbsp; &nbsp; &nbsp; &nbsp;车速传感器是用来检测电控汽车的车速的装置，有控制电脑用这个输入信号来控制发动机怠速，自动变速器的变扭器锁止，自动变速器换档及发动机冷却风扇的开闭和巡航定速等其它功能。
<h2>车速传感器的作用</h2>
&nbsp; &nbsp; &nbsp; &nbsp;1、磁电式车速传感器模拟交流信号发生器，产生交变电流信号，通常由带两个接线柱的磁芯及线圈组成。磁组轮上的逐个齿轮将产生一一对应的系列脉冲，其形状是一样的。输出信号的振幅与磁组轮的转速成正比（车速），信号的频率大小表现于磁组轮的转速大小。发动机控制电脑或点火模块正是靠这个同步脉冲信号来确定触发电火时间或燃油喷射时刻的。
&nbsp; &nbsp; &nbsp; &nbsp;2、霍尔式车速传感器它们主要应用在曲轴转角和凸轮轴位置上，用于开关点火和燃油喷射电路触发，它还应用在其它需要控制转动部件的位置和速度控制电脑电路中。由一个几乎完全闭合的包含永久磁铁和磁极部分的磁路组成，一个软磁铁叶片转子穿过磁铁和磁极间的气隙，在叶片转子上的窗口允许磁场不受影响的穿过并到达霍尔效应传感器，而没有窗口的部分则中断磁场。
&nbsp; &nbsp; &nbsp; &nbsp;3、光电式车速传感器由带孔的转盘两个光导体纤维，一个发光二极管，一个作为光传感器的光电三极管组成。 一个以光电三极管为基础的放大器为发动机控制电脑或点火模块提供足够功率的信号，光电三极管和放大器产生数字输出信号（<a href="https://www.bomman.com/global-search?searchWord=%E5%BC%80%E5%85%B3">开关</a>脉冲）。发光二极管透过转盘上的孔照到光电二极管上实现光的传递与接收。
&nbsp; &nbsp; &nbsp; &nbsp;4、发动机转速传感器-检测发动机的转速，通常利用曲轴位置传感器来检测发动机的转速并输出来实现的。用于燃油喷射量、点火提前角、动力传动控制等；
&nbsp; &nbsp; &nbsp; &nbsp;5、车速传感器-通常是直接或者间接检测汽车轮胎的转速来来获得的，主要是体现在我们可以在汽车行驶的时候可以知道自己的形式的车速。
&nbsp; &nbsp; &nbsp; &nbsp;6、车轮转速传感器&mdash;检测车轮转速并将检测结果输出ECU，主要是的作用是在汽车制动的控制和驱动控制这两方面；
&nbsp; &nbsp; &nbsp; &nbsp;7、减速传感器-其主要的是要检测汽车在减速的时候的减速速度，也是将这个信号回传到ECU，汽车制动的控制和驱动控制这两方面。
&nbsp; &nbsp; &nbsp; &nbsp;车速传感器检测电控汽车的车速，控制电脑用这个输入信号来控制发动机怠速，自动变速器的变扭器锁止，自动变速器换档及发动机冷却风扇的开闭和巡航定速等其它功能。

车速传感器是用来检测电控汽车的车速的装置，有控制电脑用这个输入信号来控制发动机怠速，自动变速器的变扭器锁止，自动变速器换档及发动机冷却风扇的开闭和巡航定速等其它功能

车速传感器的作用

&nbsp; &nbsp; &nbsp; &nbsp;车速传感器的输出信号可以是磁电式交流信号，也可以是霍尔式数字信号或者是光电式数字信号，车速传感器通常安装在驱动桥壳或变速器壳内，车速传感器信号线通常装在屏蔽的外套内，这是为了消除有高压电火线及车载电话或其他电子设备产生的电磁及射频干扰，用于保证电子通讯不产生中断，防止造成驾驶性能变差或其他问题，在汽车上磁电式及光电式传感器是应用最多的两种车速传感器，在欧洲、北美和亚洲的各种汽车上比较广泛采用磁电式传感器来进行车速（VSS）、曲轴转角（CKP）和凸轮轴转角（CMP）的控制，同时还可以用它来感受其它转动部位的速度和位置信号等，例如压缩机离合器等。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-26/49e6fd42b082443585ff5b55a39caeb0-bWNldV8yNjMyNDA0NzYxMTYzNzkwOTg2OTIxNC5qcGc.jpg" width="352" height="264" />
&nbsp;
<h2>车速传感器工作原理</h2>
&nbsp; &nbsp; &nbsp; &nbsp;车速传感器是由永久磁铁、磁极、线圈和齿圈组成。当齿圈在磁场中旋转的时候，齿圈齿顶和电极之间的间隙就会以恒定的速度变化，使得磁路中的磁阻发生变化。随之，磁通量就会周期地增减，在传感器线圈的两端产生正比于磁通量增减速度的感应电压，而这个交流<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>信号会直接输送给汽车的控制电脑里面，从而确保汽车的稳定性能。
&nbsp; &nbsp; &nbsp; &nbsp;车速传感器的输出信号可以是磁电式交流信号，也可以是霍尔式数字信号或者是光电式数字信号，车速传感器通常安装在驱动桥壳或变速器壳内，通过指针摆动来显示汽车行驶速度，或产生交变电流信号，通常由带两个接线柱的磁芯及线圈组成。这两个线圈接线柱是传感器输出的端子，转化为电流振幅表示车速。
&nbsp; &nbsp; &nbsp; &nbsp;车速传感器是用来检测电控汽车的车速的装置，有控制电脑用这个输入信号来控制发动机怠速，自动变速器的变扭器锁止，自动变速器换档及发动机冷却风扇的开闭和巡航定速等其它功能。
&nbsp; &nbsp; &nbsp; &nbsp;磁电式车速传感器是一个模拟交流信号发生器，通常由带两个接线柱的磁芯及线圈组成。车速传感器检测电控汽车的车速，控制电脑用这个输入信号来控制发动机怠速，自动变速器的变扭器锁止，自动变速器换档及发动机冷却风扇的开闭和巡航定速等其它功能。
&nbsp; &nbsp; &nbsp; &nbsp;至于车速传感器在哪个位置，一般来说都是安装在驱动桥壳或变速器壳内，而传感器的信号线则是装在屏蔽的外套内。值得一提的是，轮速传感器与齿圈之间的间隙是有所讲究的，前轮的正常标准值为1.10-1.97mm，而后轮则是0.42-0.80mm。如果间隙过大的话，会直接影响轮速传感器的采集和数据的准确性。

车速传感器的输出信号可以是磁电式交流信号，也可以是霍尔式数字信号或者是光电式数字信号

车速传感器工作原理

&nbsp; &nbsp; &nbsp; &nbsp;车速传感器分为磁电式车速成传感器、霍尔式车速传感器及光电式车速传感器三种类型。
<h3>磁电式</h3>
&nbsp; &nbsp; &nbsp; &nbsp;这两个线圈接线柱是传感器输出的端子，当由铁质制成的环状翼轮（有时称为磁组轮）转动经过传感器时，线圈里将产生交流电压信号。 磁组轮上的逐个齿轮将产生一一对应的系列脉冲，其形状是一样的。输出信号的振幅（峰对峰电压）与磁组轮的转速成正比（车速），信号的频率大小表现于磁组轮的转速大小。
&nbsp; &nbsp; &nbsp; &nbsp;传感器磁芯与磁组轮间的气隙大小对传感器的输入信号的幅度影响极大，如果在磁组轮上去掉一个或多个齿就可以产生同步脉冲来确定上止点的位置。这会引起输出信号频率的改变，而在齿减少时输出信号幅度也会改变，发动机控制电脑或点火模块正是靠这个同步脉冲信号来确定触发电火时间或燃油喷射时刻的。
&nbsp; &nbsp; &nbsp; &nbsp;测试步骤 可以将系统驱动轮顶起，来模拟行驶时的条件，也可以将汽车示波器的测试线加长，在行驶中进行测试。 波形结果 车轮转动后，波形信号在示波器显示中心处的零伏平线上开始上下跳动，并随着车速的提高跳动越来越高。
&nbsp; &nbsp; &nbsp; &nbsp;波形显示与例子十分相似，这个波形是在大约30英里/小时的速度下记录的，它又不像交流信号波形，车速传感器产生的波形与曲轴和凸轮轴传感器的波形的形状特征十分相似的。 通常，波形在零伏线上下的跳变是非常对称的，车速传感器的信号的振幅随车速增加。速度越快波形幅值就越高，而且车速增加，波形频率也将增加，示波器将显示有较多的波形震荡。
&nbsp; &nbsp; &nbsp; &nbsp;确定振幅、频率和形状等关键的尺度是正确的、可重复的、有规则的、可预测的。这是指波峰的幅值正常，两脉冲间的时间不变，形状是不变的且可预测的，尖峰高低不平是因传感器的磁芯与磁组轮相碰所引起的，这可能是有传感器的轴衬或传动部件不圆造成的，尖峰丢失是损坏缺点的磁组轮造成的。
&nbsp; &nbsp; &nbsp; &nbsp;不同型式的传感器，其波形的峰值<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>和形状有轻微的差异，另外由于传感器内部是一个线圈，所以故障是与温度有关的，在大多数情况下波形会变得短很多，变形也很大，同时还可能设定故障码（DTC），故障在示波器上显示的摇动线束，这可以更进一步确定磁电式传感器是造成故障的根本原因，车速传感器信号输出最常见的故障是根本不产生信号，但如果驾驶汽车时波形是齐直的直线，那么应该先检查示波器和传感器的连线，确定电路有没有对地搭铁，确认零部件能否转动（塑料齿轮有没有咬死等）确认传感器气隙是否正常，然后再断定传感器。
&nbsp;
<h3>霍尔式</h3>
&nbsp; &nbsp; &nbsp; &nbsp;霍尔效应传感器（<a href="https://www.bomman.com/global-search?searchWord=%E5%BC%80%E5%85%B3">开关</a>）在汽车应用中是十分特殊的，这主要是由于变速器周围空间位置冲突，霍尔效应传感器是固体传感器，它们主要应用在曲轴转角和凸轮轴位置上，用于开关点火和燃油喷射电路触发，它还应用在其它需要控制转动部件的位置和速度控制电脑电路中。
&nbsp; &nbsp; &nbsp; &nbsp;霍尔效应传感器或开关，由一个几乎完全闭合的包含永久磁铁和磁极部分的磁路组成，一个软磁铁叶片转子穿过磁铁和磁极间的气隙，在叶片转子上的窗口允许磁场不受影响的穿过并到达霍尔效应传感器，而没有窗口的部分则中断磁场，因此，叶片转子窗口的作用是开关磁场，使霍尔效应象开关一样地打开或关闭，这就是一些汽车厂商将霍尔效应传感器和其它类似电子设备称为霍尔开关的原因，该组件实际上是一个开关设备，而它的关键功能部件是霍尔效应传感器。
&nbsp; &nbsp; &nbsp; &nbsp;测试步骤 将驱动轮顶起模拟行使状态，也可以将汽车示波测试线加长进行行驶的测试。 波形结果 当车轮开始转动时，霍尔效应传感器开始产生一连串的信号，脉冲的个数将随着车速增加而增加，与图例相像，这是大约30英里/小时时记录的，车速传感器的脉冲信号频率将随车速的增加而增加，但位置的占空比在任何速度下保持恒定不变。
&nbsp; &nbsp; &nbsp; &nbsp;车速传感器越高，在示波器上的波形脉冲也就越多。 确认从一个脉冲到另一个脉冲的幅度，频率和形状是一致的，这就是说幅度够大通常等于传感器的供电电压，两脉冲间隔一致，形状一致，且与预期的相同。 确定波形的频率与车速同步，并且占空比决无变化，还要观察如下内容：观察波形的一致性，检查波形顶部和底部尖角。 观察幅度的一致性：波形高度应相等，因为给传感器的供电电压是不变的。有些实例表明波形底部或顶部有缺口或不规则。 这里关键是波形的稳定性不变，若波形对地电位过高，则说明电阻过大或传感器接地不良。
&nbsp; &nbsp; &nbsp; &nbsp;观察由行驶性能问题的产生和故障码出现而诱发的波形异常，这样可以确定与顾客反映的故障或行驶性能故障产生的根本原因直接有关信号问题。 虽然霍尔效应传感器一般设计能在高至150℃温度下运行，但它们的工作仍然会受到温度的影响，许多霍尔效应传感器在一定的温度下（冷或热）会失效。 如果示波器显示波形不正常，检查被干扰的线或连接不良的线束，检查示波器和连线，并确定有关部件转动正常（如：输出轴、传感器转轴等）。 当示波器显示故障时，摇动线束，这可以提供进一步判断，以确认霍尔效应传感器是否是故障的根本原因。
<h3>光电式</h3>
&nbsp; &nbsp; &nbsp; &nbsp;光电式车速传感器是固态的光电半导体传感器，它由带孔的转盘两个光导体纤维，一个发光二极管，一个作为光传感器的光电三极管组成。 一个以光电三极管为基础的放大器为发动机控制电脑或点火模块提供足够功率的信号，光电三极管和放大器产生数字输出信号（开关脉冲）。
&nbsp; &nbsp; &nbsp; &nbsp;发光二极管透过转盘上的孔照到光电三极管上实现光的传递与接收。转盘上间断的孔可以开闭照射到光电三极管上的光源，进而触发光电三极管和放大器，使之像开关一样地打开或关闭输出信号。 从示波器上观察光电式车速传感器输出波形的方法与霍尔式车速传感器完全一样，只是光电传感器有一个弱点即它们对油或脏物在光通过转盘传递的干涉十分敏感，所以光电传感器的功能元件通常被设计成密封得十分好，但损坏的分电器或密封垫容器在使用中会使油或赃物进入敏感区域，这会引起行驶性能问题并产生故障码。

车速传感器分为磁电式车速成传感器、霍尔式车速传感器及光电式车速传感器三种类型。
