AMS1117-3.3
AMS1117-3.3参数
| 压差 | 1.3V@(1A) | 商品分类 | 线性稳压器(LDO) |
| 最大输入电压 | 18V | 特性 | 过流保护(OCP) |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | 输出极性 | 正极 |
| 输出电压 | 3.3V | 输出电流 | 1A |
| 输出类型 | 固定 | 输出通道数 | 1 |
AMS1117-3.3手册
AMS1117-3.3概述
AMS1117-3.3 产品概述
一、产品简介

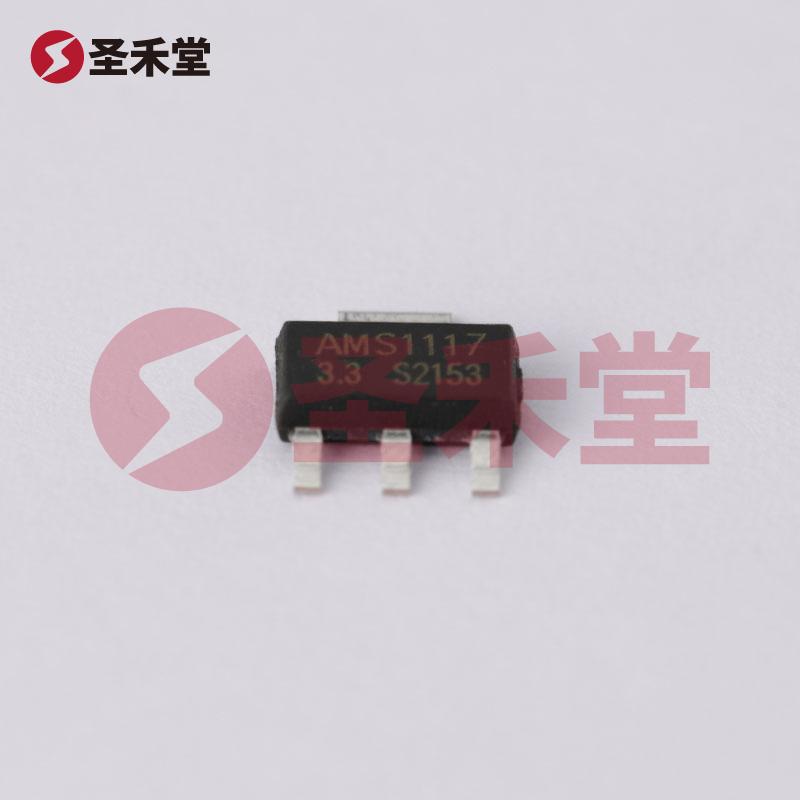

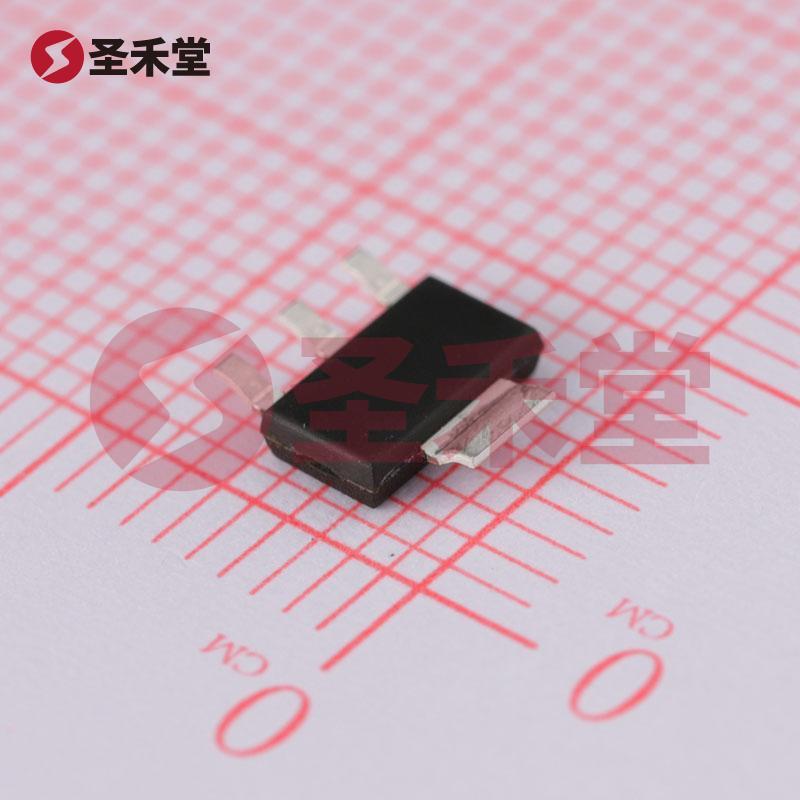

AMS1117-3.3 是一款广泛应用于电子设备中的线性稳压器（LDO），由友台半导体（UMW）制造。它能够提供一个稳定的3.3V输出电压，具备1A的输出电流能力。这款稳压器采用SOT-223封装，既小巧又易于集成，特别适合体积有限的应用设计，为设计工程师提供了灵活性。
二、功能特点
输出电压稳定：AMS1117-3.3 提供固定的3.3V输出电压，可以有效降低输入电压波动带来的影响，确保后端电路正常工作。
高输出电流能力：该器件能够提供高达1A的稳定输出电流，适合需要较大电流负载的应用，增强了其在各类设备中的适用性。
低压差特性：AMS1117具有低压差（Dropout Voltage）特性，通常在负载电流为1A时，典型值约为1.2V。这意味着在输入电压略高于3.3V时，该稳压器仍能正常工作，优化了电源管理，提高了效率。
保护功能：AMS1117-3.3 内置过热保护及过流保护功能，能够在极端条件下保护电路正常运行，增加系统的可靠性与稳定性。
宽工作温度范围：该器件能够在-40℃至+125℃的温度范围内工作，适合多种环境条件下的应用，增强了适应性。
简易使用：AMS1117-3.3 设计简单，通常只需要一两个外部电容器来实现稳定的输出，无需复杂的外围电路，提高了设计的便利性。
三、应用领域
AMS1117-3.3 由于其优秀的性能和可靠性，适用于多种应用场景，包括但不限于：
消费电子：如智能手机、平板电脑、笔记本电脑等，广泛用于提供稳定的电源给处理器、传感器和其他数字电路。
嵌入式系统：在各种嵌入式设备中，AMS1117-3.3 可用于为微控制器、FPGA、DSP等器件提供固定电压。
通信设备：在无线通信设备和网络设备中，AMS1117-3.3 常用于提供供电，确保信号处理的稳定性。
工业控制：在工业自动化和控制系统中，AMS1117-3.3 被用作电源调节，确保设备在变化的输入电压下依然能够稳定运行。
医用设备：在需要高度可靠和稳定输出的医疗设备中，AMS1117-3.3 可以用来为传感器和数据采集系统提供电源。
四、设计建议
在设计中使用 AMS1117-3.3 的过程中，推荐注意以下几点：
输入电压：确保输入电压高于3.3V + VDROPOUT，以满足LDO的最低输入要求。
电容选择：在输入端和输出端选择适当的电容，以提供必要的稳定性和良好的瞬态响应。通常，输入电容值为10μF，输出电容值为22μF，并且需注意电容的ESR特性。
散热管理：虽然AMS1117拥有内置的过热保护，但在大负载条件下，适当的散热设计仍然至关重要。
PCB布局：尽量缩短输入和输出电容与AMS1117之间的连接线，以降低电感，提高稳定性。
五、总结
AMS1117-3.3 是一款高性能、易于使用的线性稳压器，其固定输出电压、较高的输出电流和低压差特性，使其成为众多电子应用的理想选择。通过合理的设计与布局，AMS1117-3.3 可以在多种环境下提供稳定、可靠的电源输出。无论是在消费电子、嵌入式系统还是工业控制中，它都能展现出卓越的性能与稳定性，为开发者和工程师提供支持。
