NJM4558D

NJM4558D 产品概述

1. 概述

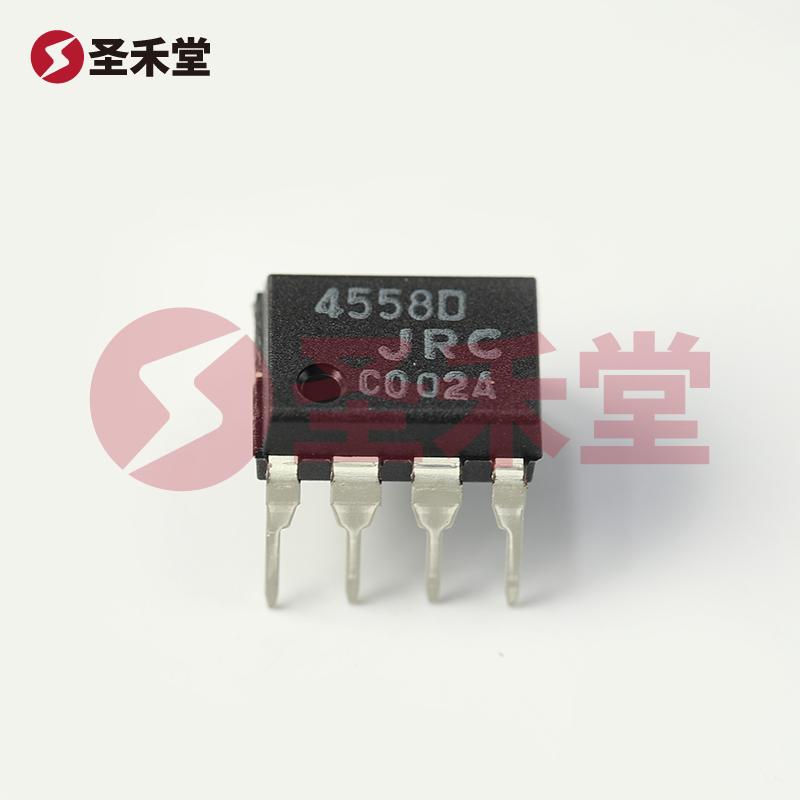

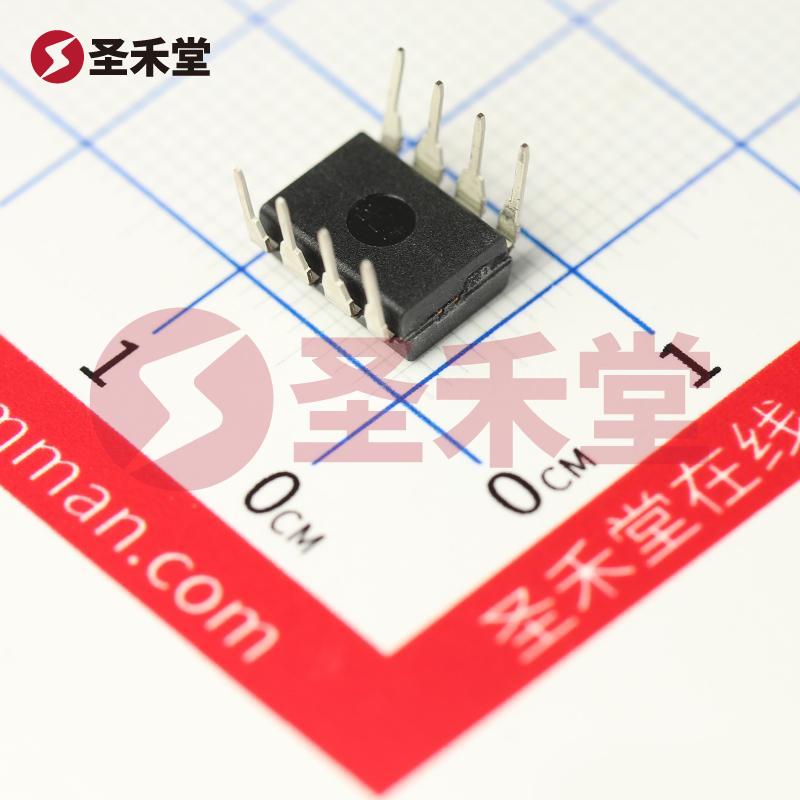

NJM4558D，是由日本NISSHINBO公司制造的一款高性能双路运算放大器，采用DIP-8封装。该产品专为音频、信号处理和精密测量等应用而设计，具有典型的高增益、低噪声和宽带宽特性，适用于各种电子电路尤其是需要高线性度和高输入阻抗的场景。

2. 主要特性

• 双路结构：NJM4558D内部包含两个独立的运算放大器，能够在同一封装内完成不同信号的处理，节省空间并降低系统复杂性。
• 增益带宽产品：典型增益带宽为3MHz，提供足够的带宽以支持音频频率范围及其他信号处理应用。
• 快速响应时间：具有1V/μs的转化速率，确保在动态信号处理中不会出现显著的失真，适合快速变化的信号应用。
• 低输入偏置电流：输入偏置电流仅为25nA，使NJM4558D在处理高阻抗源时仍能保持优良的性能，尤其在传感器应用中极为重要。
• 低噪声：经过优化的设计使其具有较低的噪声特性，适用于高保真音频和精密测量仪器等高要求的应用场景。
• 广泛的电源电压范围：支持双电源供电，典型范围为±3V到±15V，灵活适应各种电源配置。

3. 应用领域

NJM4558D的设计考虑到了众多应用领域，包括但不限于：

• 音频处理：被广泛应用于麦克风放大器、音频效果处理器和电声设备中，保证音质的高保真和信号的完整性。
• 信号处理：适合于传感器信号的放大、滤波和处理，特别是在医疗设备和工业自动化中的应用。
• 数据采集系统：在信号采集和分析中，NJM4558D可用于信号的前端放大，以提高系统的输入灵敏度。
• 仪器仪表：作为精密仪器中的关键部分，提供准确的信号处理能力，确保测量结果的可靠性。

4. 性能参数

• 工作温度范围：NJM4558D能够在-40°C到+85°C的环境下正常工作，满足工业和汽车环境的使用要求。
• 输入阻抗：具备极高的输入阻抗，同时输入的失调电压保持在可接受范围内，从而有效减少对信号源的影响。
• 输出摆幅：能够在较大的电源电压范围内保持接近电源轨的输出，从而提高信号的动态范围。

5. 设计考量

在使用NJM4558D时，设计者需注意以下几个方面：

• 电源设计：确保输入和输出不会超过运算放大器的规定范围，以避免损坏元件或产生非线性失真。
• 反馈网络：选择适当的反馈电阻和电容组件，以匹配所需的增益和带宽。
• 布局和接地：在PCB布局中，合理的接地设计和信号走线可以大大降低噪声干扰，提升系统整体性能。

6. 结论

总体而言，NJM4558D是一款性价比高、性能稳定的双路运算放大器，非常适合于音频、信号处理、数据采集等多种设计应用。其卓越的电气特性和广泛的适用性使其成为电子工程师和设计师们在开发精密仪器和音频设备时的首选方案。通过合理的设计和配置，NJM4558D能够为各种应用提供理想的解决方案。
