PC817X3NIPW

PC817X3NIPW 产品概述

1. 产品简介

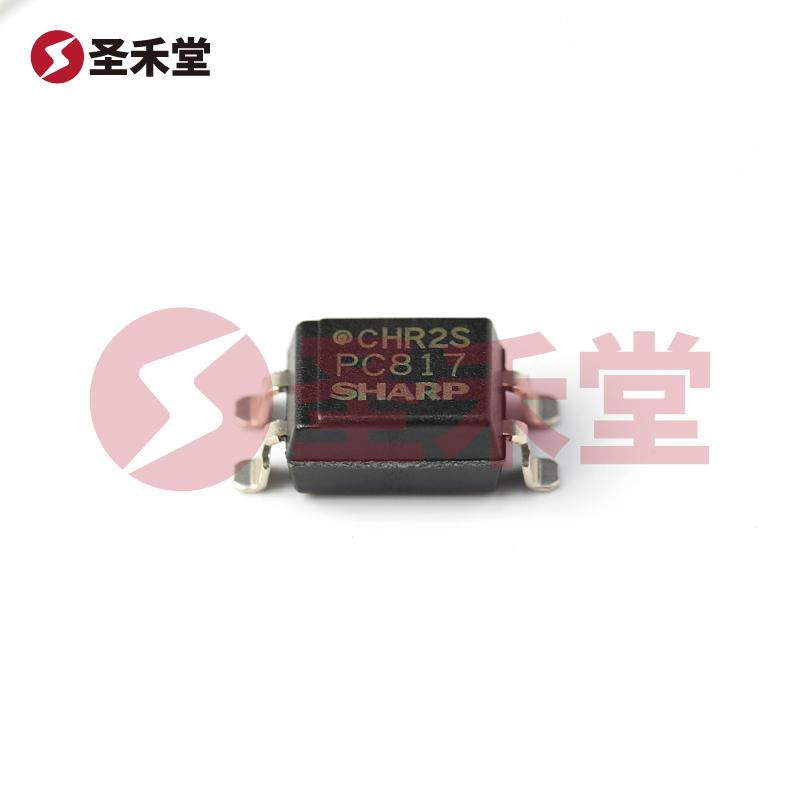

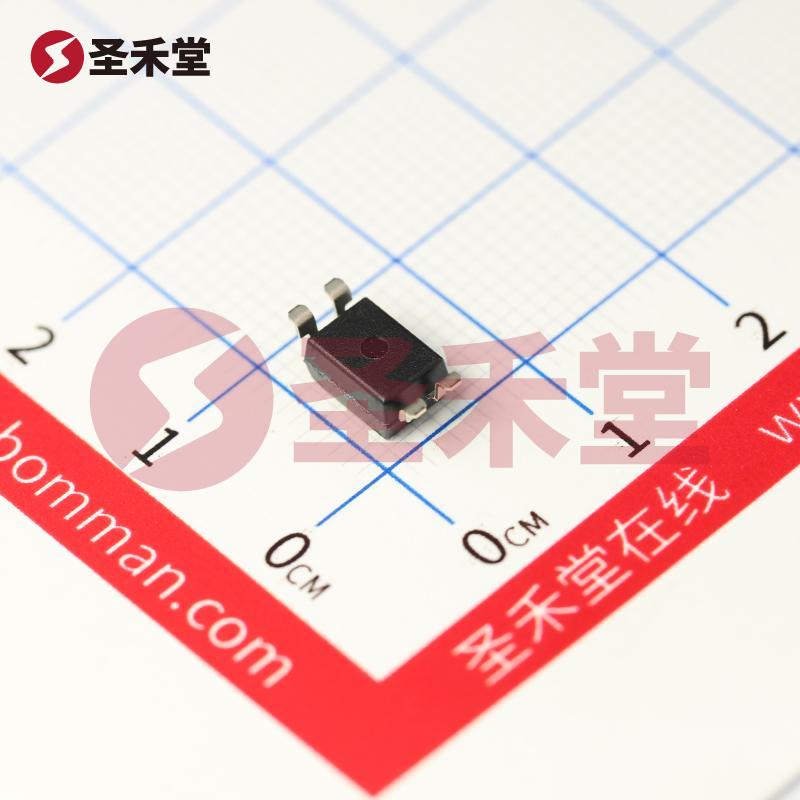

PC817X3NIPW是一款由夏普（SHARP）公司制造的光耦合器，其主要基于光电三极管技术。这款光耦合器具有出色的电气隔离性能，适用于需要电隔离的信号传输应用。PC817X3NIPW采用SOP-4封装，拥有四个引脚设计，方便于表面贴装（SMD）工艺，广泛应用于 diversas 电子设备中，包括但不限于信号调节、开关电源、和工业控制系统。

2. 技术规格

PC817X3NIPW的关键技术参数包括：

• 工作电流（I_F）: 输入端的工作电流一般在几毫安范围内，具体依赖于设计需求。
• 输出电流（I_C）: 最大输出电流可达到50mA，为不同负载条件提供了较好的适应能力。
• 输入-输出电压（V_OC）: 在正常工作条件下，输入端与输出端之间的电压，可以在额定范围内提供足够的隔离。
• 响应时间: 光电三极管的开关速度相对较快，适用于数字信号传输，响应时间通常在几微秒到十几微秒之间。
• 工作温度范围: PC817X3NIPW的工作温度范围一般为-40°C到+85°C，适合在多种环境下稳定工作。

3. 结构特点

PC817X3NIPW的SOP-4封装设计使其在空间有限的情况下，也能提供高集成度与高性能的解决方案。该封装的引脚间距较小，适合于现代电子设备的高密度布局。同时，封装还能有效保护内部元器件，减少外部干扰，确保信号传输的稳定性。

4. 应用领域

PC817X3NIPW广泛应用于各种电子设备和电路，其中包括但不限于以下几个领域：

• 工业自动化: 在需要控制信号与高压设备有效隔离的场合，光耦合器是必不可少的部分。例如，在PLC（可编程逻辑控制器）和传感器连接中，PC817X3NIPW可以保证信号的稳定传输和安全性。

• 消费电子: 在家用电器与用户界面之间，采用光耦合器可以有效隔离不同电压及信号，提升设备的安全性与可靠性。

• 电源管理: 在开关电源转换线路中，光耦合器能够提供反馈信号，用于调节输出电压，确保电源稳定。

• 通信设备: 在各种调制解调器及传输设备中，PC817X3NIPW可以实现高效的信号传递，并防止电噪对信号的干扰。

5. 设计注意事项

在使用PC817X3NIPW进行电路设计时，有几个关键点需要注意：

• 电流限制: 在输入端应使用限流电阻，以防止输入端电流超过光耦的最大额定值，从而损坏器件。

• 时延效应: 根据应用需求，设计时应考虑光电三极管的响应时间，以确保信号传输的实时性及准确性。

• 散热设计: 尽管PC817X3NIPW的功耗相对较低，但在高频开关应用中需考虑热管理，以防止温度过高对元器件性能造成影响。

6. 结论

PC817X3NIPW作为一种性能稳定、应用广泛的光耦合器，凭借其良好的电气隔离特性和易于集成的特点，成为现代电子设计中不可或缺的组件。无论是在工业控制、消费电子还是电源管理领域，PC817X3NIPW都能为设计工程师提供灵活、安全的解决方案，助力于电子产品的性能优化和创新发展。
