NC7WP14P6X
NC7WP14P6X参数
| 特性 | 施密特触发器 | 安装类型 | 表面贴装型 |
| 逻辑电平 - 高 | 0.65V ~ 2.6V | 不同 V、最大 CL 时最大传播延迟 | 9.2ns @ 3.3V，30pF |
| 工作温度 | -40°C ~ 85°C | 电流 - 静态（最大值） | 900nA |
| 逻辑电平 - 低 | 0.1V ~ 0.6V | 电压 - 供电 | 0.9V ~ 3.6V |
| 输入数 | 2 | 逻辑类型 | 反相器 |
| 电流 - 输出高、低 | 2.6mA，2.6mA | 电路数 | 2 |
| 供应商器件封装 | SC-88（SC-70-6） | 封装/外壳 | 6-TSSOP，SC-88，SOT-363 |
NC7WP14P6X手册
NC7WP14P6X概述
NC7WP14P6X 产品概述
一、产品简介
NC7WP14P6X 是一款由安森美（ON Semiconductor）生产的高性能反相器施密特触发器，采用SC-88（SC-70-6）封装形式，专为要求高速和低功耗的数字电路设计而研发的。这款元器件在现代数字电路中具有广泛的应用，尤其是在噪声环境中对信号进行可靠处理时。
二、主要特点
施密特触发器特性: NC7WP14P6X 具有施密特触发器的特性，可以在输入信号具有一定的噪声时，仍然保持输出的稳定性。这样的特性使得它在快速信号翻转和脉冲宽度调制等应用场合表现优异。
宽电压供电范围: 本器件工作电压范围为0.9V至3.6V，满足多种低电压系统的需求，适用于便携式电子设备和低功耗设计。
高速性能: 在3.3V供电、30pF负载下，最大传播延迟仅为9.2ns，能够支持高频率信号处理，适合于当今对高速数据处理要求越来越高的电子产品。
低静态电流: 最大静态电流仅为900nA，极大地降低了能量消耗，提高了设备的整体能效，特别适合于电池供电的应用。
多输入输出规格: 本元件为双通道设计，每个通道都可以独立处理输入和输出信号，增强了系统的灵活性和扩展能力。
工作温度范围广: 可以在-40°C至85°C的范围内稳定工作，适合各种恶劣环境下的应用，如工业控制、汽车电子等。
可靠的逻辑电平: 该器件定义了明确的逻辑电平标准，逻辑高为0.65V至2.6V，逻辑低为0.1V至0.6V，这使得它在不同电压条件下保持信号的一致性。
三、应用领域
随着智能设备和物联网（IoT）技术的快速发展，NC7WP14P6X在多个领域得到了广泛应用，包括但不限于：
- 消费电子: 在智能手机、平板电脑及穿戴设备中，提供信号整形和逻辑转换。
- 工业设备: 用于传感器信号处理、数据收集和控制系统，帮助提高系统的快速响应能力。
- 通信系统: 可以应用于各种通信设备中，提供高速度和高调制效率的信号处理。
- 汽车电子: 在汽车的控制单元中，如引擎控制、车身电子等部分，确保可靠的逻辑操作。
四、封装信息

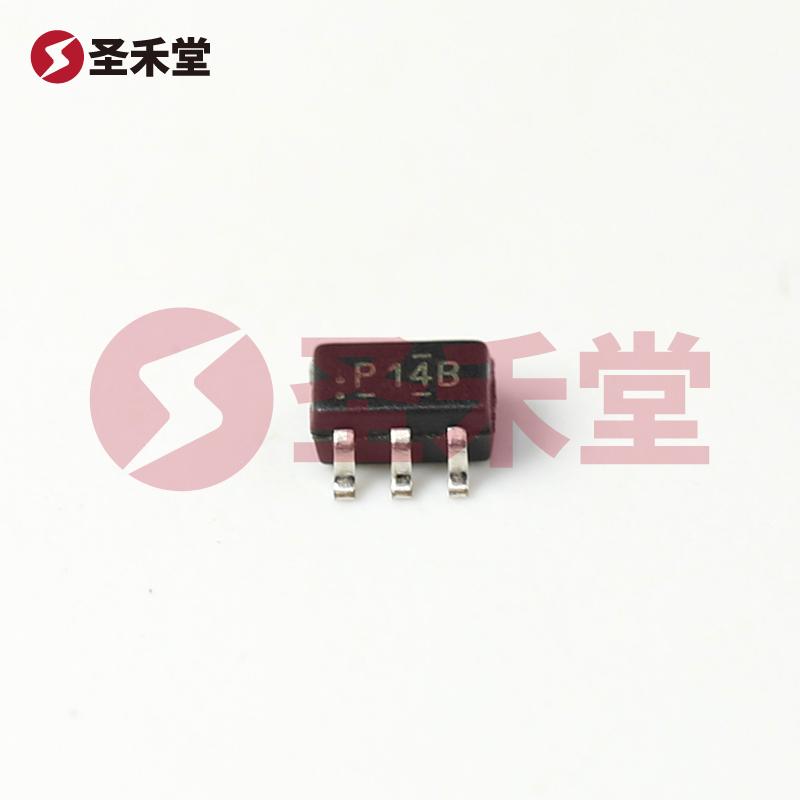

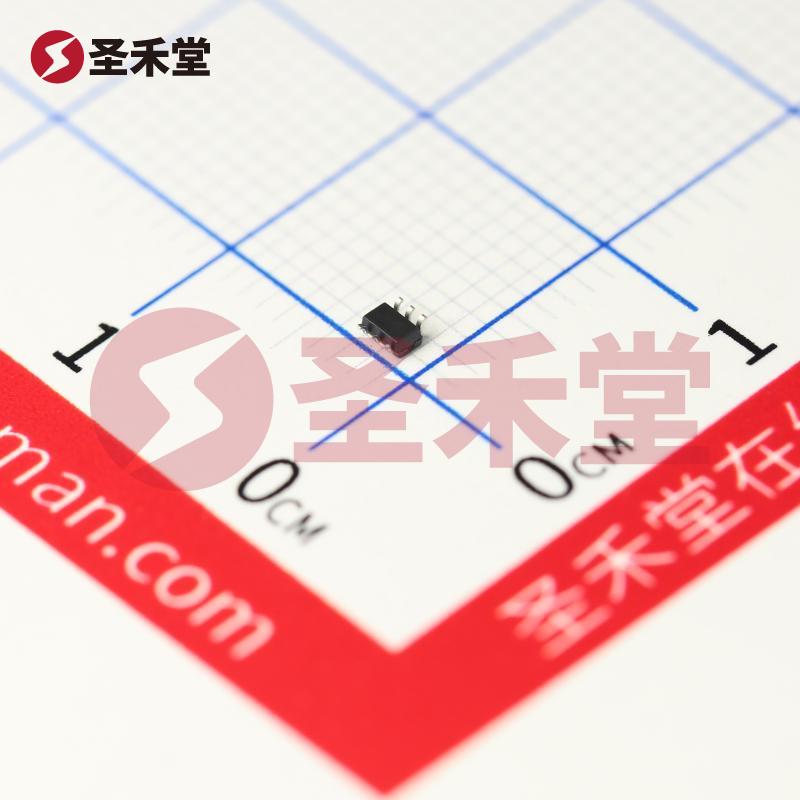

NC7WP14P6X采用6-TSSOP封装，或称SC-88（SC-70-6），这种小型且轻便的封装方式非常适合于空间受限的电路板设计。它的紧凑尺寸以及表面贴装（SMD）特性使得焊接更加方便，适合于在自动化生产线上的使用。
五、总结
NC7WP14P6X 是一款兼具小体积、高性能和低功耗特性的反相器施密特触发器，适合于多种电子产品和系统的设计需求。其独特的技术参数和可靠的性能使其在当今先进的电子应用中成为不可或缺的元器件。选择NC7WP14P6X，能够为设计师提供强大、稳定的信号控制方案，满足各种创新电子设备的设计需求。
