MSE1PD-M3/89A

MSE1PD-M3/89A 产品概述

概述

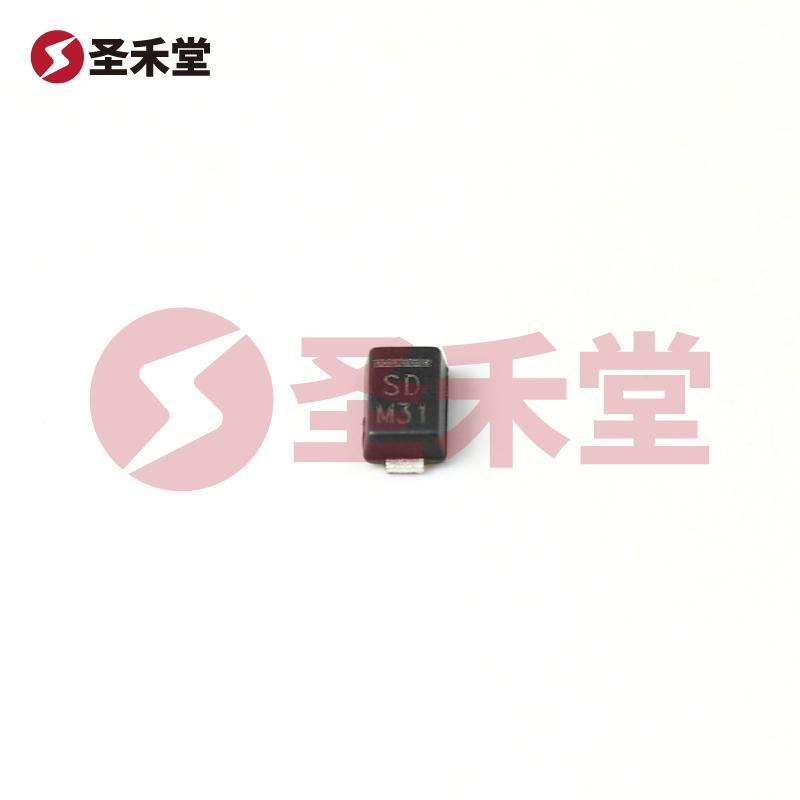

MSE1PD-M3/89A 是一款高性能的标准二极管，由知名品牌VISHAY（威世）生产，采用表面贴装型（SMD）封装，型号为MicroSMP（DO-219AD）。这款二极管设计用于需要可靠性和高效性能的应用，具有200V的最大直流反向电压（Vr）和1A的平均整流电流（Io），非常适合用于各种电子电路中的整流、钳位和保护等功能。

主要特性

1. 电气性能

   • 直流反向电压 (Vr): MSE1PD-M3/89A的最大反向电压为200V，使其在处理高电压信号时表现出色，能够广泛应用于电源管理和高压应用。
   • 平均整流电流 (Io): 该产品的额定整流电流为1A，适用于大多数中等功率应用，并能够提供稳定的性能。
   • 正向电压降 (Vf): 在1A的正向电流下，正向电压降为1.1V，这意味着在正常工作条件下，二极管将保持较低的功耗，减小热量产生。
   • 反向泄漏电流: 在200V的条件下，反向泄漏电流仅为1µA，显示出良好的电气绝缘特性，适合对电气绝缘要求较高的电路。

2. 动态特性

   • 反向恢复时间 (trr): MSE1PD-M3/89A的反向恢复时间为780ns，适用于需要快速开关的应用，能够有效降低开关过程中的能量损失。
   • 电容特性: 在4V和1MHz的不同电压和频率条件下，该二极管的电容为5pF。较低的电容值意味着在高频应用中，不会产生显著的相位延迟和信号失真。

3. 工作温度范围

   • MSE1PD-M3/89A的工作温度范围广泛，从-55°C到175°C，适用于严苛工作环境下的各种应用，增强了其可靠性和耐环境能力。

4. 封装与安装

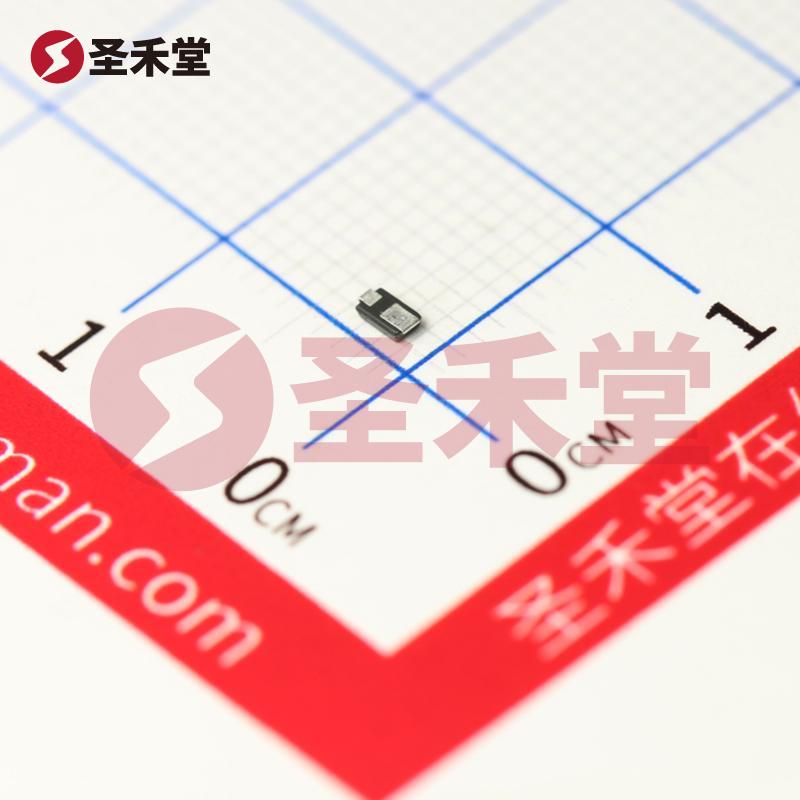

   • 采用MicroSMP（DO-219AD）封装，使得该二极管适用于各种现代电子设备的小型化设计，减少了PCB空间的占用，同时便于自动化生产和安装。

应用场景

MSE1PD-M3/89A适用于多种应用，包括但不限于：

• 电源管理: 作为整流二极管，用于AC-DC转换器，提供稳定的整流性能。
• 开关电源: 适合用于高频开关电源、DC-DC转换器，能够快速恢复并减少开关损耗。
• 电路保护: 适用于电源线、信号线的过压保护，确保系统安全运行。
• 通信设备: 在需要整流和保护功能的通信模块中，MSE1PD-M3/89A矢量可有效提升设备可靠性。

安装与使用

该二极管采用表面贴装技术，适合进行批量生产。设计人员在布局时需考虑其引脚排列和旁路电容的选择，以确保在高频信号下的稳定性和可靠性。根据应用需求，确保在工作过程中不超过其最大额定参数，以防止二极管的过热和损坏。

结论

MSE1PD-M3/89A 是一款强大的标准二极管，凭借其出色的电气性能、快速的动态响应以及广泛的工作温度范围，成为电源管理和电路保护领域的重要组件。随着电子技术的不断发展，该产品在各类应用中的潜力仍然巨大，提供了高可靠性和高效能的解决方案，帮助设计人员与工程师实现更高的设计标准和性能目标。
