CJT1117B-3.3

CJT1117B-3.3 产品概述

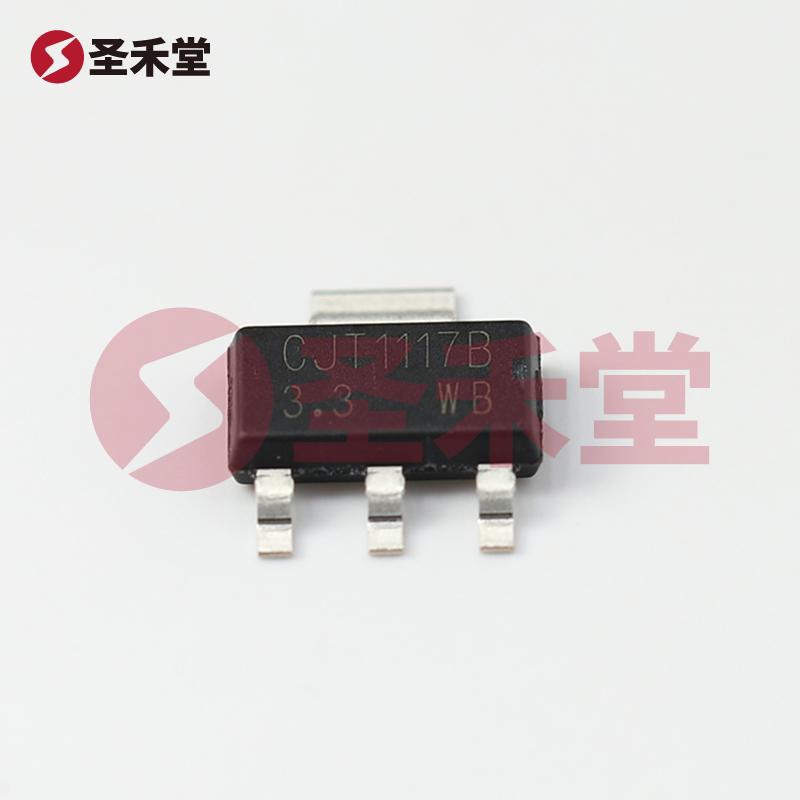

在现代电子设备中，稳压器是必不可少的组件，它能够确保电源电压的稳定，以满足电子电路对电压的一致性和可靠性的需求。CJT1117B-3.3是一款由江苏长电（CJ）生产的线性稳压器（LDO），其具有固定输出电压3.3V，最大输出电流1A，额定输入电压最高可达20V，并采用SOT-223封装。该器件广泛应用于各类电子产品中，是一个高性能的电源管理解决方案。

1. 基本特性

CJT1117B-3.3是一个高精度的线性稳压器。其主要特点包括：

• 输出电压：固定输出电压为3.3V，适用于需要稳定3.3V供电的应用。
• 最大输出电流：可以提供高达1A的电流输出，满足大多数中等负载的需求。
• 输入电压范围：支持最大输入电压为20V，使其能够与多种不同的电源适配器和电池配置兼容。

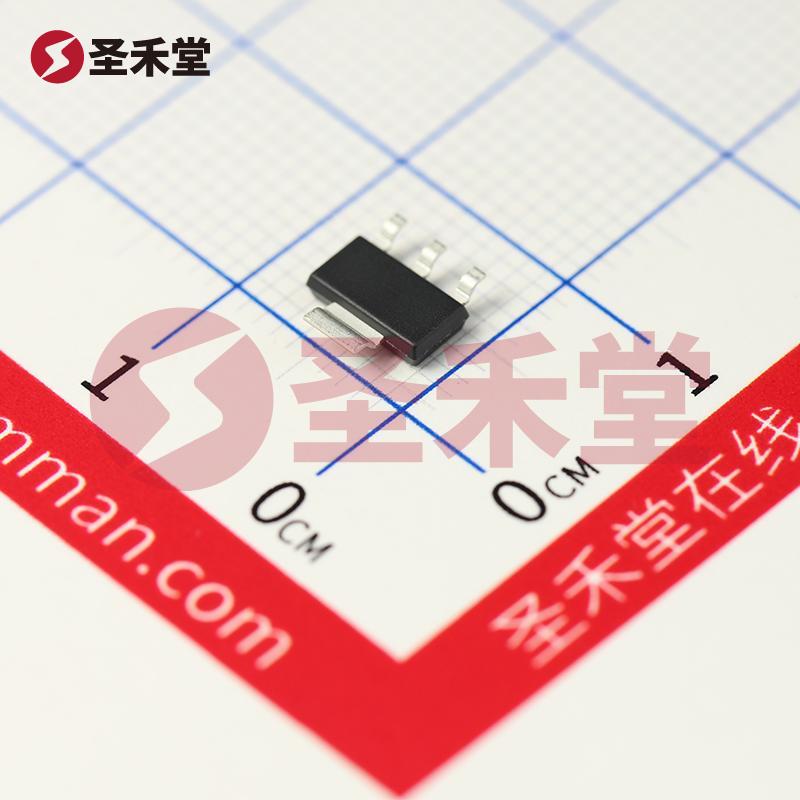

• 封装形式：采用SOT-223-4封装，体积小巧，适合需要节省空间的电路设计。

2. 性能指标

CJT1117B-3.3在稳定性和效率方面表现优越。以下是其主要的性能指标：

• 低压差：CJT1117系列稳压器具有较低的压差，意味着在输入电压和输出电压之间的差异较小，从而提高了电源的使用效率。
• 出色的负载与线路调整率：该器件的负载调整率和线路调整率在提升电源输出的稳定性方面表现优异，确保在负载变化或输入电压波动的情况下，输出电压始终维持在3.3V。
• 过热保护和短路保护：内置的过热和短路保护功能，可以有效防止器件因过流或过热出现故障，增加了产品的可靠性。

3. 应用领域

CJT1117B-3.3因其优异的性能和适应性，广泛应用于多种电子设备及系统中，包括但不限于：

• 嵌入式系统：作为核心处理器和外围设备的电源供给，确保这些系统在不同工作状态下仍能维持稳定的电压输出。
• 工业控制设备：在工业自动化与控制系统中，CJT1117B-3.3提供稳定的电源，支持各类传感器和执行器的正常运行。
• 通信设备：用于各种通讯设备，保证信号处理部分的电源稳定性，确保通信质量。
• 消费电子产品：如移动设备、便携式充电器以及其他便携式产品的电源管理模块。
• LED驱动电源：为LED照明模块提供稳定电源，优化LED的驱动性能。

4. 设计考虑

在电路设计中使用CJT1117B-3.3时，设计师应考虑以下因素：

• 散热设计：虽然该器件具有过热保护功能，但在高负载条件下仍可能产生一定热量，因此适当的散热措施是必要的。
• 输入输出电容：为了确保稳定输出，建议在输入和输出端使用合适的电容器。通常推荐使用陶瓷电容器，以降低输出噪声并改善瞬态响应。
• PCB布局：对于小型封装的LDO，良好的PCB布局可以显著提升其性能，建议尽量减少输入输出线路的长度，并保证良好的接地设计。

5. 结论

CJT1117B-3.3是一款功能强大且可靠的线性稳压器，特有的特点使得它在多种电源管理应用中展现出色的性能。通过合理的设计与优化，CJT1117B-3.3能够为电子设备提供稳定、高效的电源解决方案，赢得了市场的广泛认可。无论是在高性能计算、工业应用，还是在消费电子产品中，CJT1117B-3.3都能展现出其独特的价值和应用潜力。
