NCP1250BSN65T1G

NCP1250BSN65T1G 产品概述

1. 产品简介

NCP1250BSN65T1G是由安森美（ON Semiconductor）推出的一款高效能的AC/DC电源管理集成电路（PMIC），采用反激（flyback）拓扑结构。该器件专为低功率应用设计，具有广泛的输入电压范围和多项保护特性，适用于各种消费电子、工业设备及通信领域。

2. 主要特性

• 输入电压范围: NCP1250BSN65T1G支持广泛的输入电压范围，从8.8V到28V，这使其能够适应多种电源输入情况，尤其适合应对不稳定或变化的市电环境。

• 输出隔离: 该器件采用隔离输出设计，有效阻止不同电路之间的干扰，确保电路的安全性和可靠性。

• 频率和占空比: NCP1250BSN65T1G在65kHz的开关频率下工作，占空比达到80%，这使得其在提供稳定的输出电压的同时，具备良好的效率和较小的电感器尺寸。

• 故障保护功能: 该产品内置超功率、过压及短路保护功能，有效防止因负载过大或短路导致的损坏。此类保护机制确保了产品在各种异常情况下的稳定性和安全性，延长了系统的使用寿命。

• 宽工作温度范围: NCP1250BSN65T1G的工作温度范围为-40°C至125°C，适合在严酷环境中运行，满足各种工业及消费类电子设备的需求。

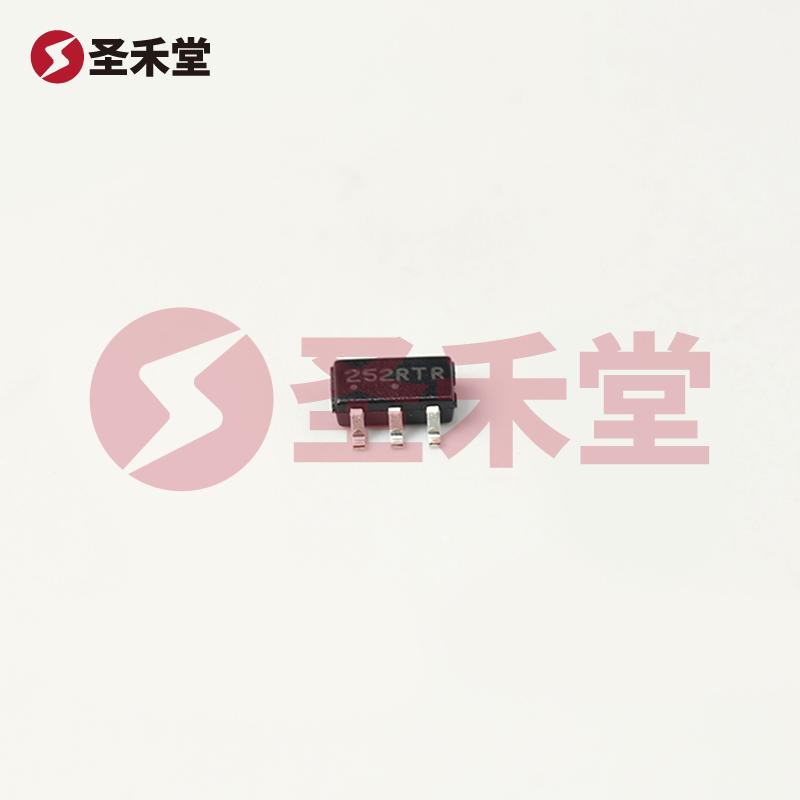

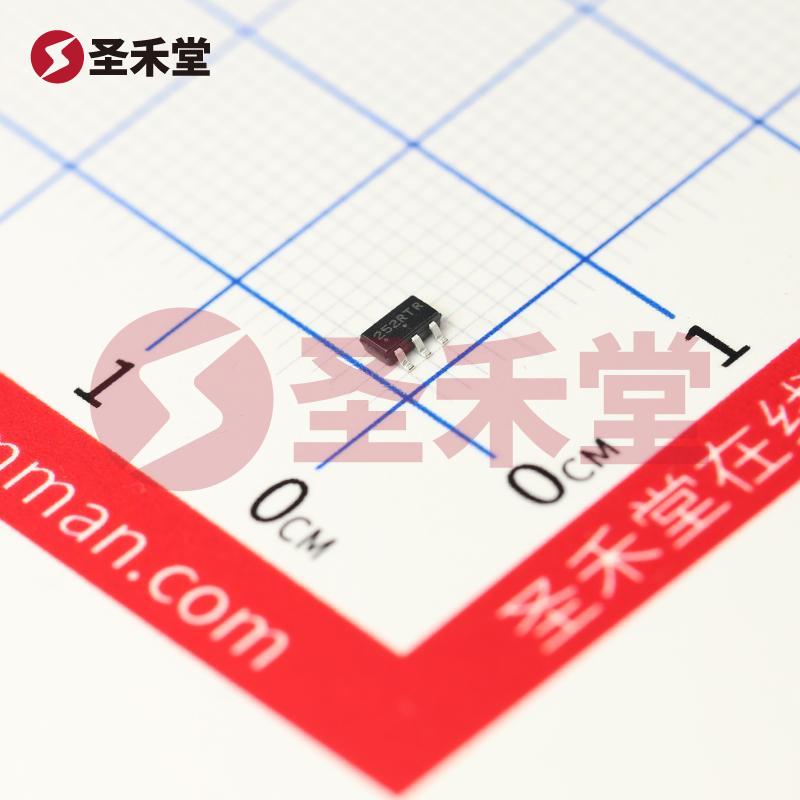

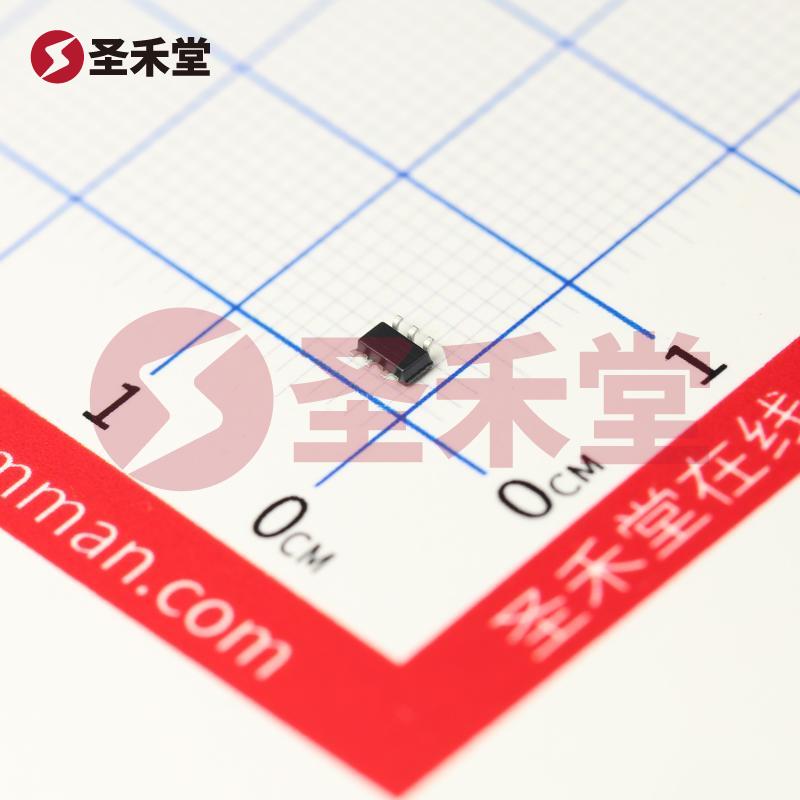

• 封装规格: 该器件采用SOT-23-6、TSOT-23-6封装，表面贴装型设计，能够有效节省电路板空间，满足高密度集成的需求。

3. 应用场景

NCP1250BSN65T1G广泛应用于多种设备，包括但不限于：

• 消费电子产品: 像手机充电器、小型家用电器等，要求高效率和小尺寸的电源转换解决方案的产品。

• 工业设备: 特别是对于需要可靠电源供应的工业控制系统，NCP1250BSN65T1G能够提供稳定的输出和必要的保护。

• 通信设备: 在网络设备及通信模块中应用，可以确保设备的可靠运行，同时降低能耗。

4. 竞争优势

选择NCP1250BSN65T1G的优势包括：

• 高效率和小型化: 典型的反激拓扑结构结合优化设计，使其在保持高效率的同时，占用更少的空间，非常适合当今电子设备追求的小型化趋势。

• 多样化的保护机制: 内建的多项故障保护功能，可极大提高系统的可靠性，减少维护成本。

• 灵活性: 支持的宽输入电压范围使其具有很好的应用灵活性，能够服务多种电源方案。

5. 结论

综上所述，NCP1250BSN65T1G是一款功能强大、设计精良的AC/DC开关电源管理IC，适用于多种应用领域。其高效率、宽输入范围及强大的保护功能，使其成为设计电源解决方案时的理想选择，满足现代电子设备对功率电子器件的高标准需求。无论是在消费类产品还是在工业应用中，该器件都表现出色。对于设计工程师而言，选择NCP1250BSN65T1G将为其项目带来更高的可行性和可靠性。
