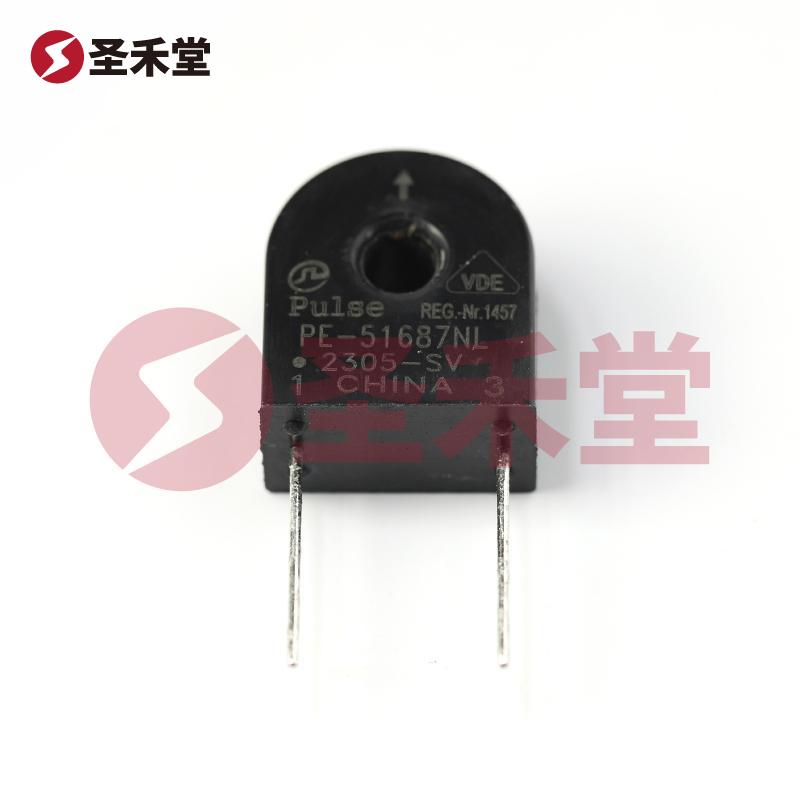

PE-51687NL

产品概述：PE-51687NL 电流传感变压器

1. 基本信息

PE-51687NL 是由 Pulse Electronics Power 制造的一款高效电流传感变压器，属于 THT（通孔安装）系列。该产品设计用于在频率范围为 20kHz 到 200kHz 的应用中，精确测量电流。这种变压器以其优异的性能特性、紧凑的尺寸和可靠的应用能力，成为多种电力电子和电力测量设备中的理想选择。

2. 关键参数

• 频率范围：20kHz ~ 200kHz，适合多种需要动态电流检测的环境。
• 电流比：100:1，能够将高电流转换为较低的感应电压，为后续的信号处理和控制电路提供便利。
• DC 电阻 (DCR)：初级侧为 100 欧姆，次级侧为 1.4 欧姆，确保在不同负载条件下都能维持较低的功耗和良好的信号完整性。
• 额定电流：20A，能够处理较大电流而不失去准确性和线性度，非常适合高功率电流的监测与控制。

3. 物理特性

PE-51687NL 的尺寸相对紧凑，面积为 0.670" x 0.390"（17.01mm x 9.90mm），高度最大为 0.800"（20.32mm），适合在空间受限的电路板上安装。其引脚安装样式为 PC 引脚，方便与电路板的连接，并提供可靠的机械和电气接触。

4. 应用场景

该电流传感变压器可广泛应用于以下领域：

• 电力监测和保护：可集成到电源管理系统中，实时监测电流变化，确保电流在安全范围内，预防过流和故障。
• 逆变器和充电器：在光伏逆变器或电动汽车充电器中使用，以监测电流并进行实时调整，优化能量转化效率。
• 电动机控制：在电动机驱动系统中通过电流反馈实现闭环控制，提升运行效率和安全性。
• 计量设备：用于公用事业电表和相关计量设备，精确测量电流以供收费及数据分析。

5. 性能与优势

PE-51687NL 的设计旨在提供高效和稳定的电流检测性能。其低 DCR 特性和较高的额定电流使得它在高频应用中表现出色，且频率范围的广泛性增强了其适应性。电流比为 100:1，确保能够在高电流环境中输出稳定、可预知的低电压信号，大幅简化后续电子电路的设计。

6. 结论

PE-51687NL 电流传感变压器是一款高性能、可靠性强且易于集成的元器件。无论是在住宅、工业还是可再生能源环境中，都能有效提升电力管理系统的智能化水平。利用该元器件，工程师们能够实现对电流的精确监测和控制，从而优化设备的性能和安全性。在不断发展的电力电子技术中，PE-51687NL 是提升系统效率和保护的重要工具。
