MAX809STRG

MAX809STRG 产品概述

概述

MAX809STRG 是一款由 Maxim Integrated（现为 Analog Devices 的子公司）推出的监控和复位芯片。这款芯片设计用于为微处理器和数字电路提供可靠的复位功能，确保系统在低电压的情况下得到及时和准确的复位，以保证电路的稳定性和安全性。MAX809STRG 适用于各种嵌入式应用以及消费电子产品中，是设计工程师在电源管理和信号监控方面的重要选择。

关键特性

1. 电压阈值： MAX809STRG 的阈值电压为 2.93V，这意味着，当电源电压降到该水平或以下时，芯片能够及时提供复位信号，防止微处理器在不稳定的电压下工作，从而避免系统的潜在故障。

2. 复位时间： 该芯片提供最小 140ms 的复位超时功能，保障避免短暂的电压波动对电路的影响，确保处理器在电源完全稳定之后才开始运行。

3. 信号输出： MAX809STRG 提供推挽式输出，支持更高的驱动能力，适用于更复杂的电路设计。同时，复位信号采用低有效逻辑，确保其与大多数数字电路兼容。

4. 工作温度范围： 产品在 -40°C 至 105°C 的宽温度范围内运行，适合各种环境下的应用，确保设备在极端温度条件下的稳定性和可靠性。

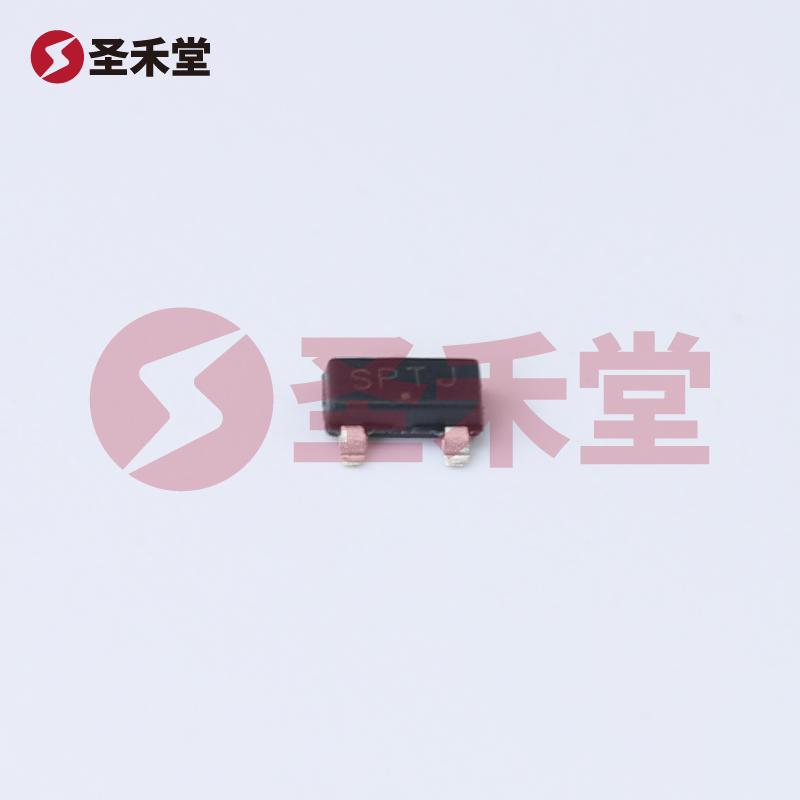

5. 封装类型： MAX809STRG 采用 SOT-23-3（TO-236）表面贴装封装，体积小巧，方便PCB设计和安装，同时适合高密度的电路板布线需求。

应用场景

MAX809STRG 适用于多种应用，如：

• 消费电子产品： 在家用电器、便携式设备、智能手机等产品中，MAX809STRG 可用于监测电源电压，并为数字电路提供复位信号，确保设备的正常功能。

• 工业控制： 在各种工业设备中，MAX809STRG 的可靠性和耐受极端温度的特性使其成为理想选择，能够在恶劣环境中为复杂的控制系统提供稳定支持。

• 汽车电子： 由于其兼容性和宽工作温度范围，该芯片同样适用于汽车系统中，帮助电控单元维护稳定和安全工作。

• 计算机和外围设备： 在计算机主板和各类外设中，用于监控电压变化，确保数据的完整性和系统的正常初始化。

性能优势

使用 MAX809STRG 可以显著提高系统的可靠性，特别是在电源恢复和低电压条件下。通过提供及时和准确的复位信号，设计师可以确保系统在电源恢复时能够快速、安全地重新启动。这种特性使得设计工程师在系统设计时能够更好地平衡性能、功耗和成本，能够有效减少因电源不稳定导致的潜在问题。

结论

MAX809STRG 是一款功能强大且灵活的监控和复位解决方案，广泛适用于多种电子设计中。凭借其可靠的性能、宽广的工作温度范围和紧凑的封装形式，MAX809STRG 必定能为设计工程师提供理想的选项，有助于他们打造更加稳健和高效的电子系统。随着越来越多的智能设备和系统对电源管理的要求日益提高，MAX809STRG 作为基础电子元件，必将在未来设计中扮演重要角色。
