IHLP2525CZER8R2M01

IHLP2525CZER8R2M01 产品概述

概览

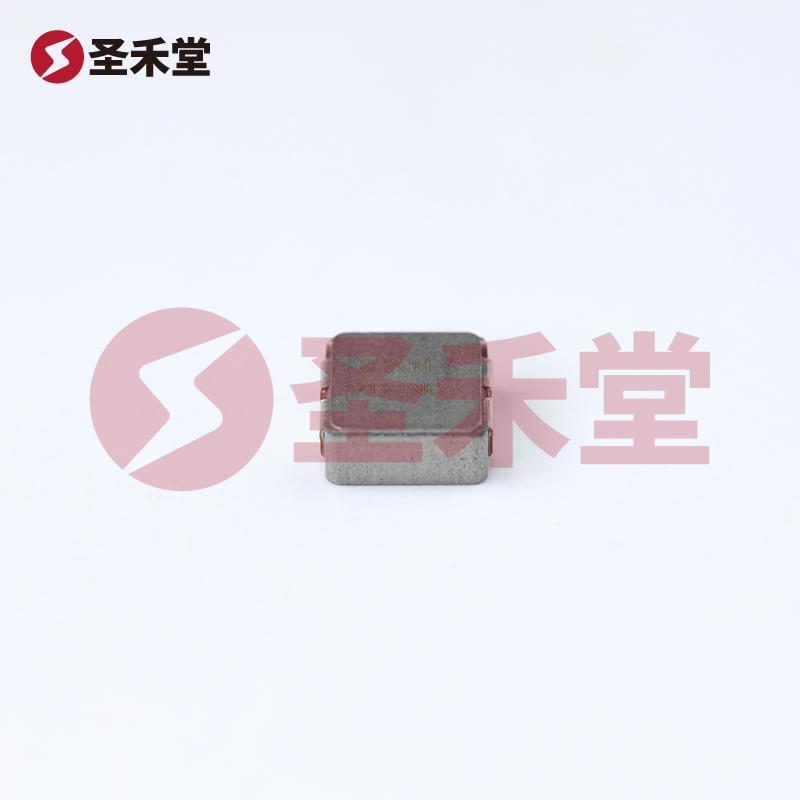

IHLP2525CZER8R2M01 是一款由 VISHAY（威世）制造的低电阻、高电流的功率电感器，专为表面贴装设计。其电感值为 8.2µH，具有 ±20% 的容差范围，能够满足多种电源管理和滤波应用的需求。该元件在工作中具有出色的电流承受能力，额定电流可达 4A，饱和电流达到 7.5A，适合高负载情况下的使用。

关键特性

1. 电感与容差:

   • 电感值：8.2µH，适用于多种电源转化和能量存储的场景。
   • 电感容差：±20%，使得其在不同应用中的灵活性增强。

2. 电流特性:

   • 额定电流：4A，确保在标准工作条件下能安全输出。
   • 饱和电流：7.5A，当电流超过此值时，电感将出现明显的电感值下降，提醒系统设计者进行重新设计或负载调整。

3. 约束与耐受性:

   • DC 电阻（DCR）：最大 68 毫欧，确保在高电流通过时产生的能量损耗最小化，提高整体系统的效率。
   • 工作温度范围：-55°C ~ 125°C，使其在恶劣环境下仍能稳定运行，适合广泛的应用场合。

4. 物理特性:

   • 封装类型：非标准表面贴装型（SMD），便于自动化贴装和更高的PCB空间利用率。

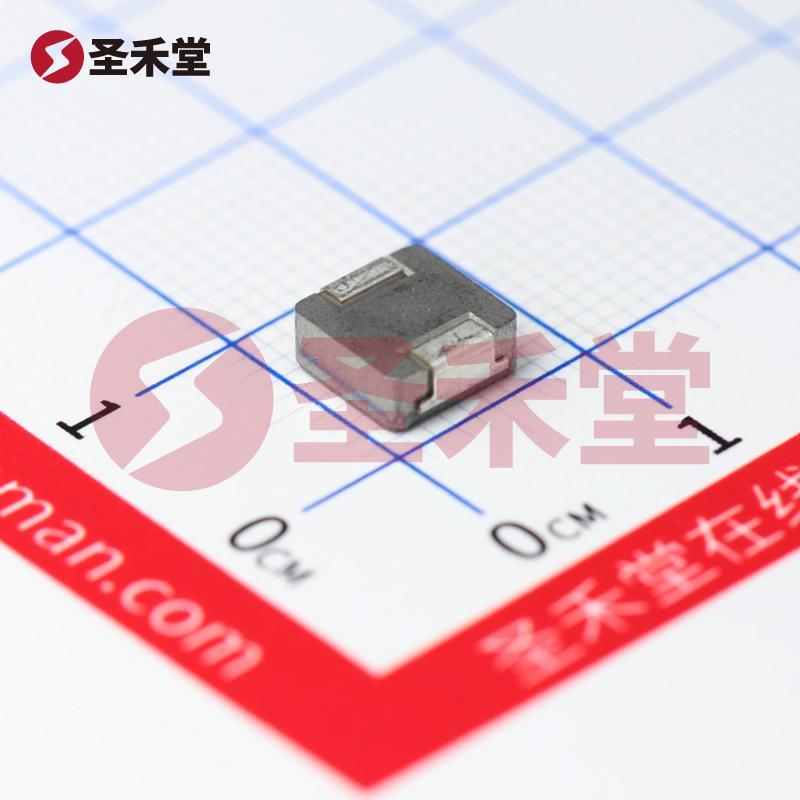

   • 尺寸：0.270" 长 x 0.255" 宽（6.86mm x 6.47mm），高度为 0.118" (3.00mm)，紧凑的体积便于在高密度电路板上使用。

5. 其他特性:

   • 屏蔽设计，有效降低电磁干扰（EMI），提高系统的可靠性和稳定性。
   • 电感频率测试为100kHz，适合在高频应用中的性能验证。

应用领域

IHLP2525CZER8R2M01 功率电感广泛应用于以下领域：

• DC/DC 转换器: 在降压或者升压转换器中，作为能量存储元件，帮助稳定输出电压。
• 电源管理: 在各类电子设备中，为电源管理电路提供必要的电感支持，尤其是在低功耗和高效率的应用中。
• 滤波器: 在音频、视频及信号处理电路中，作为低通、高通或带通滤波器的核心组件，有效去除不必要的频率成分。
• 电动机驱动: 提供必要的电流平滑及滤波，对于无刷电动机驱动电路尤为关键。

结论

总之，IHLP2525CZER8R2M01 是一款性能出众、适应性强的功率电感，凭借其优异的电流承受能力、广泛的工作温度范围及良好的电磁干扰抑制能力，被广泛应用于高性能电子产品中。无论是用于电源管理还是信号处理，该电感器均能够有效地提升系统性能，确保设备在各种条件下的稳定性和可靠性。选择 IHLP2525CZER8R2M01，将为您的设计提供一个高效、可靠的解决方案。
