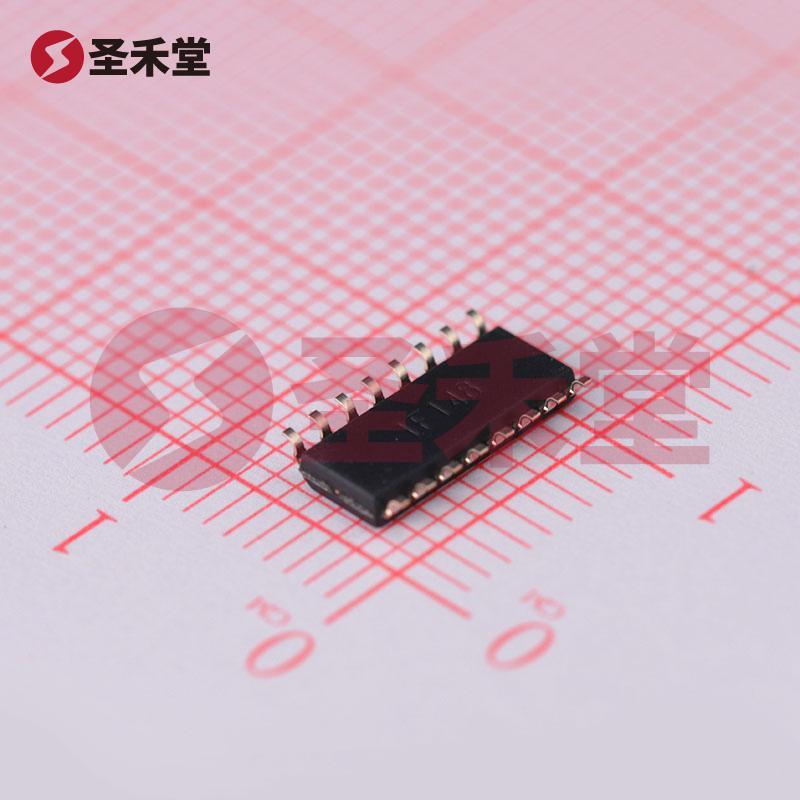

SN74HC138DR

SN74HC138DR 产品概述

一、概述

SN74HC138DR 是由德州仪器（Texas Instruments）生产的一款高性能复位形式的 3：8 解码器/多路分解器。该器件以其优异的性能和广泛的应用，成为数字电路设计中的一个重要组件。它的设计旨在满足多种电子应用的需求，适用范围涵盖各种工业和消费电子产品。

二、功能特点

SN74HC138DR 具备 3 个输入端口，能够将输入的 3 位二进制信号解码为 8 个互相独立的输出。在输入信号变化时，该解码器可以快速响应。每个输出可以驱动上游负载，输出电流达到 5.2mA，适合连接多种下一级数字电路。此外，该解码器采用单电源供电，适配电压范围从 2V 到 6V，确保在不同的系统电压下都能正常工作。

本产品的工作温度范围从 -40°C 到 85°C，使其能够在极端环境条件下可靠运行，适合各种工业应用。此外，SN74HC138DR 的表面贴装型（16-SOIC）封装，能够有效减小PCB面积，满足现代电子设备对小型化及集成化的需求。

三、典型应用

SN74HC138DR 的应用场景十分广泛，主要包括但不限于：

1. 数据选择：在数据通信系统中，可以用作选择信号通道的多路选择器，通过将不同的控制信号输入，输出相应的数据通道。

2. 存储器解码：在存储器单元中，此器件可以帮助选择特定的存储区，确保地址解码的准确性。

3. 逻辑控制：在逻辑电路中，该解码器可与其他数字逻辑元件组合使用，形成复杂信号控制方案。

4. 显示器控制：可以用于控制多种显示装置的启用，诸如 LED 显示板、LCD 屏幕等，通过解码实现特定显示效果。

5. 信号路由：在需要对信号进行路由选择的应用场合，SN74HC138DR 的高响应速度和低功耗特性使其成为理想的选择。

四、性能优势

1. 快速响应时间：SN74HC138DR 以其较低的传播延迟，使得其在高速数字电路中表现出色，适合对时延敏感的应用。

2. 低功耗：该器件在工作时功耗低，适应现代电子设备对能效的高度要求，尤其在便携式设备中尤为重要。

3. 高可靠性：凭借其广泛的工作温度范围和稳定的电气性能，提供了更好的耐久性和可靠性，适应于多种恶劣环境。

4. 灵活的供电选项：支持的供电电压范围广泛，可以与多种电源方案兼容，有助于简化设计流程。

五、总结

综上所述，SN74HC138DR 是一款功能强大且灵活多变的解码器/多路分解器，具有低功耗、高性能和优秀的环境适应性。无论是在工业自动化、消费电子还是通讯领域，它都能提供可靠的解决方案。选用 SN74HC138DR 作为控制和解码的核心元件，将为您的电子设计带来出色的性能表现和设计灵活性，帮助实现更高效和智能的系统设计。
