SN74LVC2GU04DBVR

SN74LVC2GU04DBVR 产品概述

概述

SN74LVC2GU04DBVR 是德州仪器（Texas Instruments）推出的一款高性能反相器，属于其 LVC 系列的逻辑器件。该产品采用小型表面贴装封装（SOT-23-6），设计用以满足空间有限的应用需求。凭借其出色的电气性能、宽工作电压范围以及低功耗特性，SN74LVC2GU04DBVR 被广泛应用于便携式设备、通信系统和工业控制等多个领域。

主要特性

• 逻辑类型: 反相器 (NOT Gate)
• 通道数量: 2（双通道）
• 输入数: 2（针对每个逻辑通道）
• 最大传播延迟: 3ns @ 5V, 50pF (在该测试条件下，信号传输的速度非常快，适合高频应用)
• 工作温度范围: -40°C 至 125°C，使其在严苛环境下也能稳定工作
• 供电电压范围: 1.65V 至 5.5V，支持多种电源电压配置
• 输出电流: 每个通道最大输出电流为 32mA，可以驱动较为复杂负载
• 静态电流: 最大值为 10µA，表明其在待机状态下的能耗极低

电气性能

SN74LVC2GU04DBVR 的工作电压范围使其非常适合现代数字电路的广泛需求，从低电压集成电路到更高电压应用都能有效支持。该器件的低功耗特性使其特别适合于电池供电的设备，在静态状态下仅消耗极少的电流。器件的快速传播延迟和高驱动能力使其在高速数据处理应用中表现出色。

封装与安装

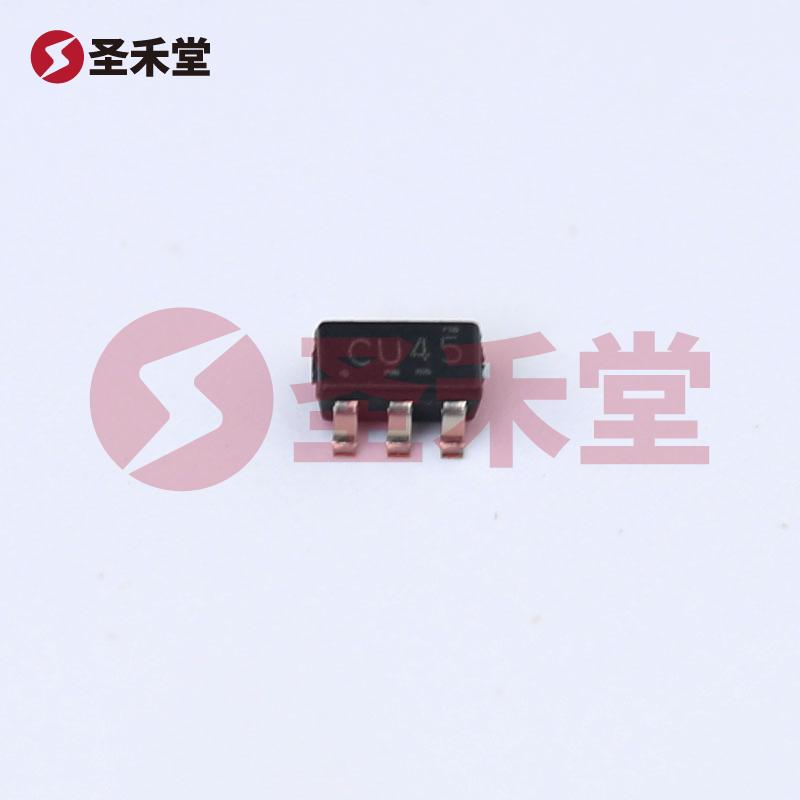

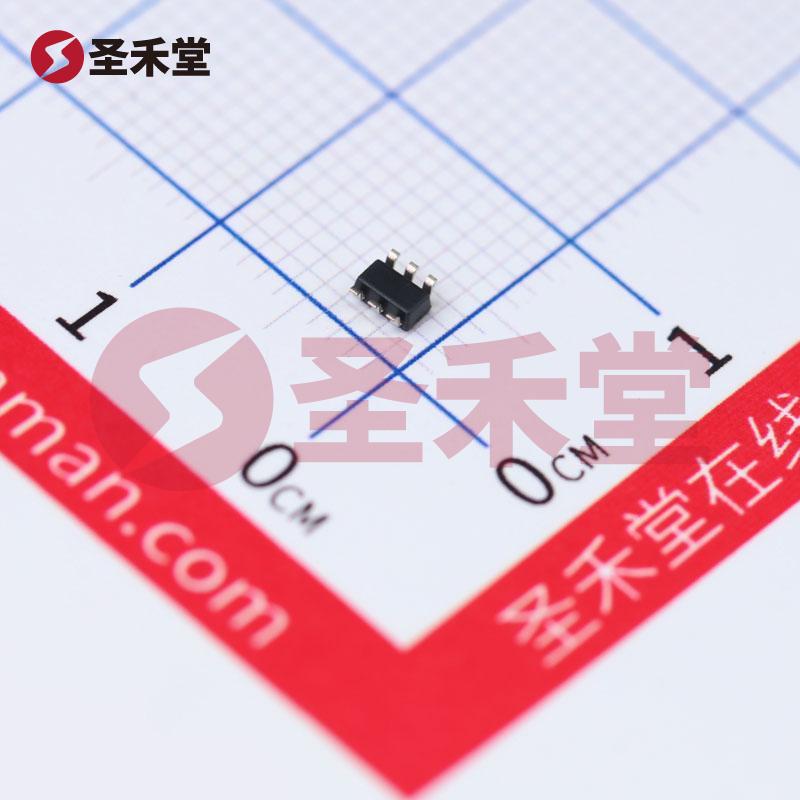

采用 SOT-23-6 的封装形式，SN74LVC2GU04DBVR 适合自动贴片和表面贴装技术（SMT），有助于降低生产成本并提升生产效率。该封装小巧，使得在空间受到限制的电路板上也能轻松安装。

应用领域

1. 消费电子: 适用于各种电子产品，如智能手机、平板电脑及其他便携式设备，为其提供高效的信号处理能力。
2. 通信设备: 在数据交换设备中，SN74LVC2GU04DBVR 可用于信号反相和逻辑处理，确保数据传输的快速与可靠。
3. 工业控制: 在自动化设备和系统中，常用于信号的转换与处理，提高整体系统的性能与稳定性。
4. 汽车电子: 随着汽车电子化的加剧，该器件也可应用于车载电子系统，支持各种逻辑控制功能。

结论

作为一款功能强大的反相器，SN74LVC2GU04DBVR 结合了卓越的电气性能、低功耗和小型化设计，成为设计工程师在多种应用场合的理想选择。其优越的性能指标和丰富的应用场景，使其在市场上得到了广泛认可和有效应用。对于需要高效逻辑控制的设计者而言，SN74LVC2GU04DBVR 是值得考虑的重要元件。
