MMBT4401LT1G

产品概述：MMBT4401LT1G NPN 三极管

MMBT4401LT1G 是一款由安森美（ON Semiconductor）生产的高性能 NPN 晶体管，广泛应用于各种电子电路中。其紧凑的 SOT-23-3 表面贴装封装设计使其非常适合于空间受限的应用，如便携式电子设备、消费电子、通信设备和工业控制等。该器件结合了高电流增益、较低的饱和压降及优异的频率响应，成为设计工程师在多种电路环境下的理想选择。

主要规格

1. 晶体管类型：NPN

   • MMBT4401LT1G 是一种 NPN 型模式的三极管，能够有效地处理电流和电压，常用于信号放大和开关应用。

2. 集电极电流 (Ic)：

   • 最大集电极电流为 600mA，确保在多种负荷条件下的稳定性和可靠性。这一特性使其适合在较高电流应用中工作，如电机驱动和大功率负载控制。

3. 集射极击穿电压 (Vce)：

   • 最大集射极击穿电压为 40V，为电路提供了出色的抗干扰能力，并可以在高电压电路中使用。

4. 饱和压降 (Vce(sat))：

   • 在 50mA 和 500mA 时，饱和压降最大为 750mV 和 500mV。这意味着该元件在开关状态下能够提供较低的功耗和热量，有助于提高电路的整体效率。

5. DC 电流增益 (hFE)：

   • 最小直流电流增益为 100，测试条件为 150mA 和 1V。高增益特性使得该晶体管在小信号放大器中表现优异，提高了信号处理的能力。

6. 功率：

   • 最大功率为 300mW，适合多种功率要求较低的应用场景，能够有效避免器件因过热而损坏。

7. 频率响应：

   • 最大跃迁频率为 250MHz，适用于高频信号处理电路，满足现代高性能通信设备的需求。

8. 工作温度：

   • 它的工作温度范围为 -55°C 至 150°C，这一能力支持在恶劣环境条件下的使用，适合广泛的工业应用。

9. 封装类型：

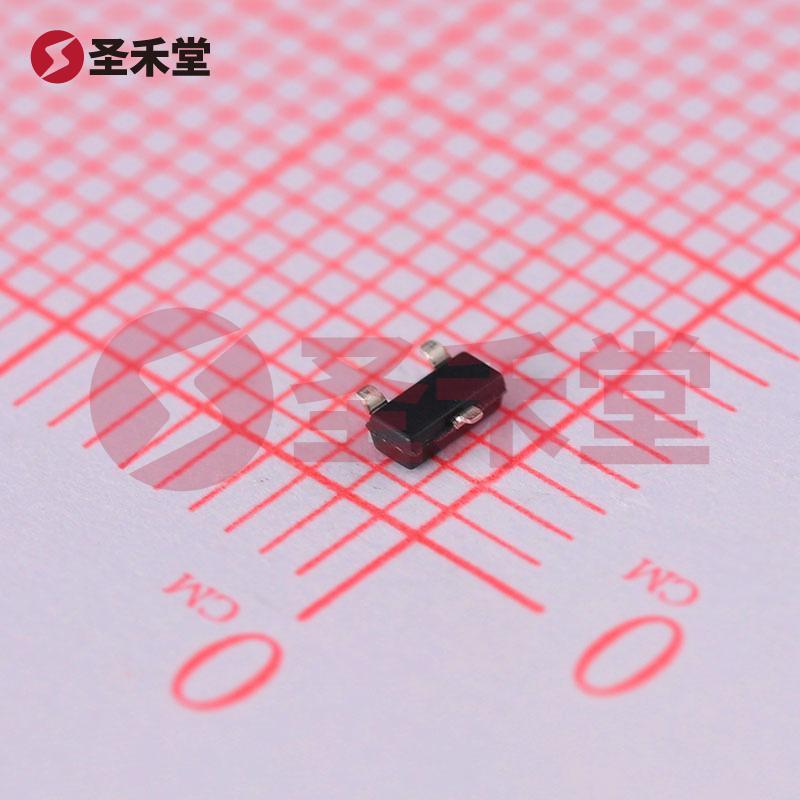

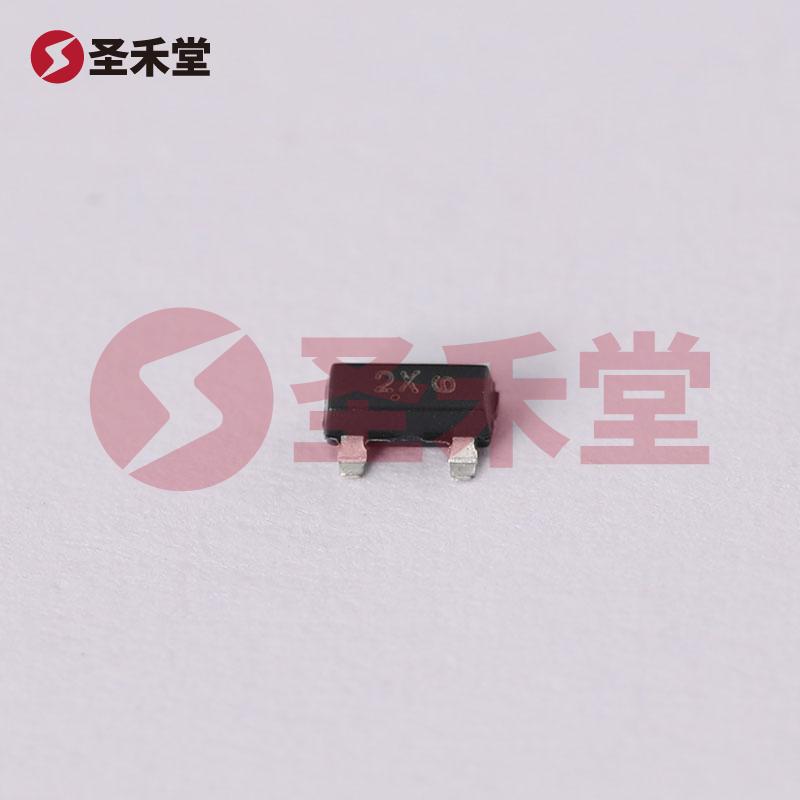

   • MMBT4401LT1G 采用 SOT-23 封装，尺寸小巧，有助于设计小型化电路。

应用场景

MMBT4401LT1G 的多种高性能特点使其适用于众多应用场景。例如：

• 开关电路：可用于控制负载的开闭，如继电器驱动、LED 灯控制等。
• 线性放大器：在音频放大器、信号处理电路中起到放大的作用，保证信号质量。
• 射频应用：该晶体管的高频特性使其成为射频放大器的理想选择，适合接收和发送无线信号。
• 数据通信：在各种数据传输和交换设备中，可以用作信号提升器，提升信号的强度和质量。

结论

综上所述，MMBT4401LT1G 是一款功能强大、性能卓越的 NPN 三极管，能够支持广泛的电子应用。其小巧的封装、卓越的电流和电压特性，加上良好的热管理能力，使其成为工程师设计电路时的重要选择。无论是在消费电子、通信设备还是工业控制系统中，MMBT4401LT1G 都是一个值得信赖的元件。随着技术的发展和应用需求的不断变化，MMBT4401LT1G 将继续为提高电子设备的性能提供支持。
