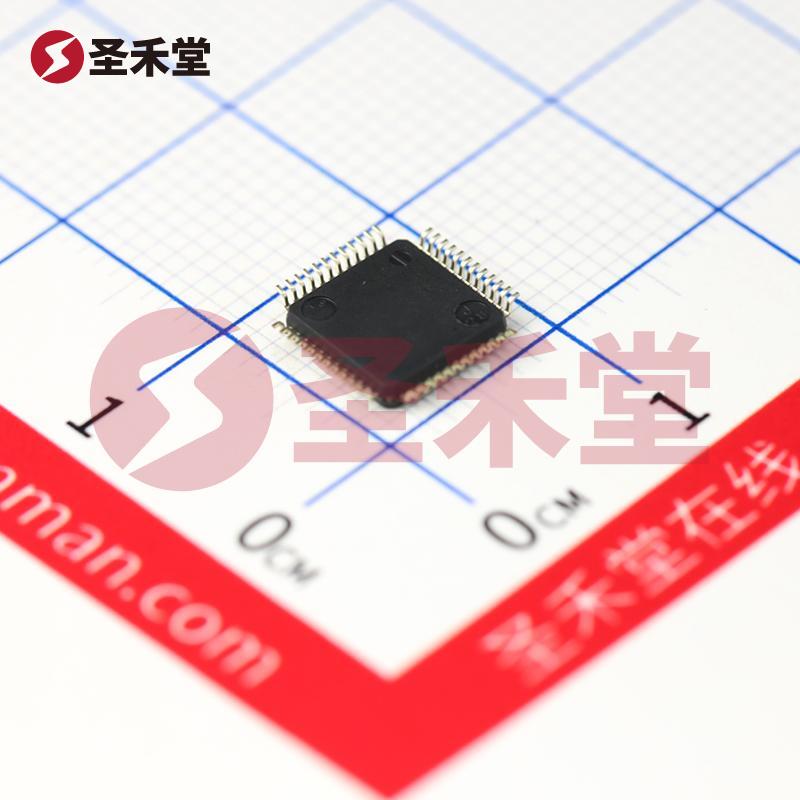

STM32F103CBT6

STM32F103CBT6 产品概述

一、产品简介

STM32F103CBT6 是意法半导体（STMicroelectronics）推出的一款基于 ARM® Cortex®-M3 内核的高性能单片机。它专为嵌入式系统设计，提供强大的处理能力和丰富的外设接口，广泛应用于工业控制、汽车电子、消费电子以及物联网设备等领域。

二、核心参数

• 核心处理器: ARM® Cortex®-M3
• 运行频率: 最高 72 MHz
• RAM: 20 KB
• 程序存储容量: 128 KB 闪存
• I/O 数量: 37
• 安装类型: 表面贴装型（LQFP-48）
• 工作温度范围: -40°C ~ 85°C
• 供电电压 (Vcc/Vdd): 2 V ~ 3.6 V

三、性能特点

1. 高性能处理: STM32F103CBT6 搭载 ARM® Cortex®-M3 核心，支持高达 72 MHz 的主频，提供出色的计算性能。其 ARM 内核架构设计使得指令执行效率高，适合运行复杂的控制算法和实时数据处理任务。

2. 丰富的存储: 128 KB 的闪存和 20 KB 的 SRAM，满足大多数中等规模应用程序的存储需求。用户可在闪存中存储程序代码，并利用 SRAM 进行数据处理，支持多种复杂应用。

3. 多样的接口和外设: STM32F103CBT6 提供了丰富的外设接口，包括，但不限于：

   • 通信协议: 支持 CANbus、I²C、IrDA、LIN、SPI、UART/USART 和 USB，能够连接多种设备，适应不同的应用场景。
   • ADC: 内置 10 位、12 通道的模拟到数字转换器 (A/D 10x12b)，适合采集模拟信号并进行处理。
   • 电机控制: 高级电机控制 PWM 功能，适合于需要精确控制的电机驱动应用。
   • 安全功能: 集成看门狗定时器 (WDT)、欠压重置 (PDR)、过压保护 (POR) 和电压监测 (PVD) 功能，提高系统的安全性和可靠性。

4. 内部振荡器: STM32F103CBT6 配备内部振荡器，简化了系统的设计，无需外部晶振，可以降低整体成本和设计复杂性。

四、应用场景

STM32F103CBT6 广泛应用于许多领域：

• 工业自动化: 适用于工业控制和监测系统，提高生产效率及系统的自动化水平。
• 汽车电子: 可用于车载控制系统、传感器数据处理和通信。
• 消费电子: 诸如智能家居设备、智能手表和健康监测设备等。
• 物联网: 作为物联网设备的核心，支持各种通信协议，实现无线监控和控制。

五、技术优势

• 低功耗: STM32F103CBT6 设计考虑了低功耗特性，使其适合于需要长时间工作的便携设备，延长电池使用寿命。
• 开发生态支持: ST 提供丰富的开发工具和软件库，包括 STM32Cube 库和 HAL 驱动，使开发者能够迅速上手，缩短开发周期。

六、总结

STM32F103CBT6 是一款功能强大且灵活的单片机，具有高效的处理能力和丰富的接口，能够满足众多嵌入式应用的需求。其高性能、低功耗和广泛的应用领域，使其成为现代嵌入式开发的理想选择，适合从初学者到专业工程师的各种项目需求。通过强大的 ST 开发生态支持，STM32F103CBT6 极大地方便了开发者在实现设计理念时的效率与成功率，是嵌入式系统设计中的一款杰出产品。
