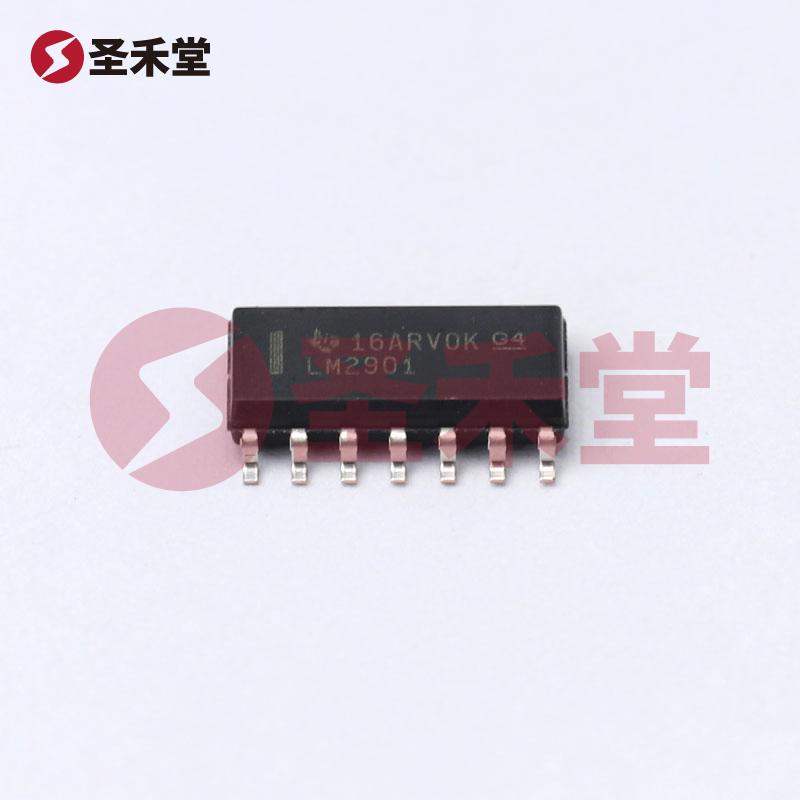

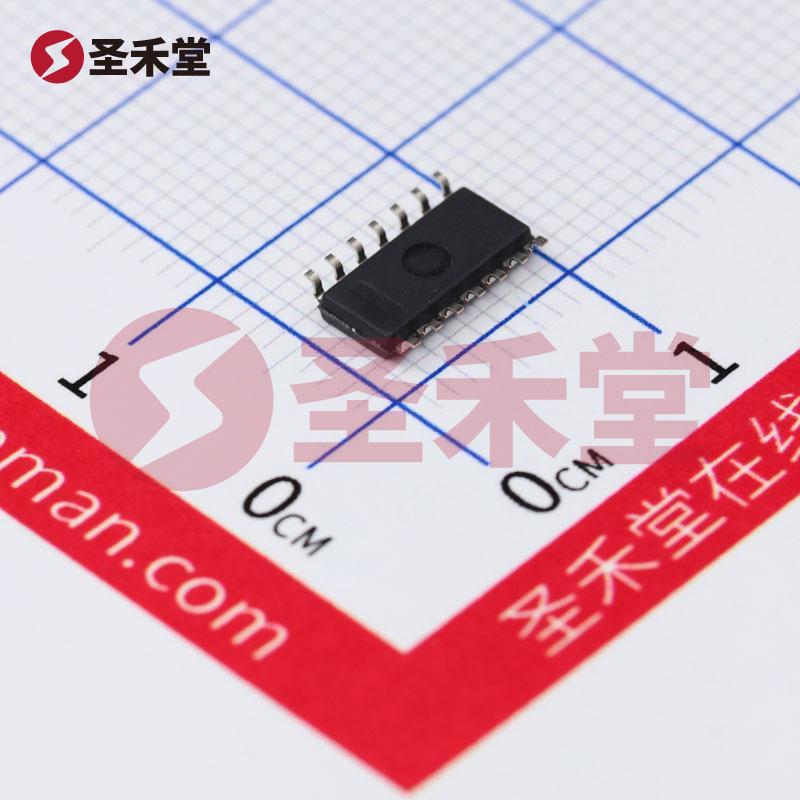

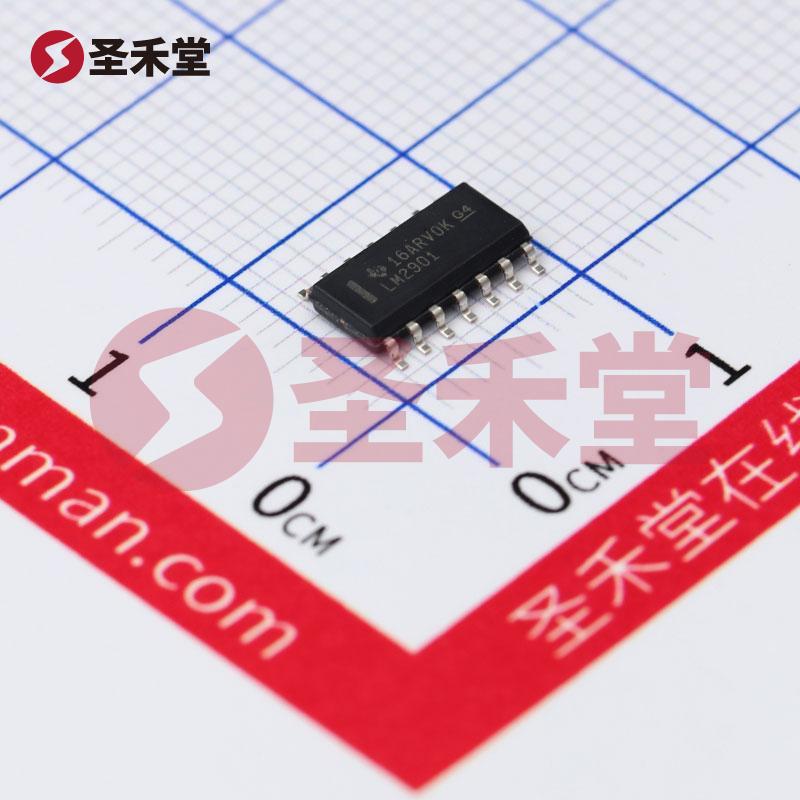

LM2901DR 产品实物图片
LM2901DR 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

LM2901DR

商品编码: BM0093065351
品牌 :
TI(德州仪器)
封装 :
14-SOIC
包装 :
编带
重量 :
0.264g
描述 :
比较器 开集 7mV 2V~30V;1V~15V 250nA SOIC-14
库存 :
93851(起订量1,增量1)
批次 :
2年内
数量 :
X
0.646
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.646
--
100+
¥0.403
--
1250+
¥0.351
--
25000+
产品参数
产品手册
产品概述

LM2901DR参数

类型通用元件数4
输出类型CMOS,MOS,开路集电极,TTL电压 - 供电,单/双 (±)2V ~ 30V,±1V ~ 15V
电压 - 输入补偿(最大值)7mV @ 30V电流 - 输入偏置(最大值)0.25µA @ 5V
电流 - 输出(典型值)20mA电流 - 静态(最大值)2.5mA
工作温度-40°C ~ 125°C封装/外壳14-SOIC(0.154",3.90mm 宽)
安装类型表面贴装型供应商器件封装14-SOIC

LM2901DR手册

empty-page
无数据

LM2901DR概述

LM2901DR 产品概述

LM2901DR 是德州仪器(Texas Instruments)推出的一款高性能比较器,属于通用型电压比较器系列,广泛应用于电子电路中以实现信号的比较、转换和处理。该器件的核心特点是它的高输入阻抗、低输入偏置电流,多种输出选择,以及适应广泛供电电压的能力。这使得 LM2901DR 在多种应用场景中具有卓越的性能表现。

基础参数

类型与元件数: LM2901DR 采用了四个独立的比较器,通过这种集成设计,可以在同一芯片上实现多通道信号处理,从而减少系统占用面积和元器件数量。

输出类型: 该产品支持多种输出形式,包括 CMOS、MOS、开路集电极(Open Collector)、TTL 兼容输出。此种多样化的输出方式使得 LM2901DR 在与不同电路及技术兼容时表现得尤为灵活,适合广泛的电路设计需求。

电压与电流参数

供电电压: LM2901DR 的供电电压范围较广,支持单电源(2V ~ 30V)和双电源(±1V ~ 15V),这为设计师的电路设计提供了极大的灵活性。设计师可以依据具体应用场景和所需电压级别来选择适合的供电方式。

输入补偿电压: 该器件的输入补偿电压最大值为7mV@30V,这意味着在高供电电压下,该器件依然保持高效的输入性能,能够准确执行比较功能,尤其适合高精度需求的应用。

输入偏置电流: LM2901DR 在5V下的输入偏置电流最大值为0.25µA,表明在静态工作条件下该器件的功耗极低,适合低功耗设计的需求。

输出电流: 该器件的典型输出电流为20mA,使得它能够适应多种负载条件,有效驱动下游电路。

静态电流: 最大静态电流为2.5mA,表明该器件在工作时的功耗相对较低,不会对整体电路的能效产生显著负面影响。

工作温度与封装

工作温度: LM2901DR 拥有-40°C ~ 125°C 的宽广工作温度范围,适合在各种恶劣环境下运行,非常适合汽车电子、工业自动化以及其他严酷环境下的应用。

封装形式: 该器件采用14-SOIC(Small Outline Integrated Circuit)封装,尺寸仅为0.154" 或3.90mm 宽,适合表面贴装技术(SMD),便于现代电子电路设计的紧凑性与小型化。

应用场景

由于其卓越的各项性能参数,LM2901DR 可广泛应用于以下几个场景:

  1. 消费电子:在音频设备、电视和家庭影院系统的信号处理和界面电路中,进行音频信号的比较和处理。

  2. 工业自动化:在传感器接口、信号调理电路中,对传感器输出信号进行监测和比较,提高系统的智能化程度。

  3. 汽车电子:在电子控制单元(ECU)中,监测和比较各种传感器信号以保证车辆的稳定性和安全性。

总结

LM2901DR 是一款多功能高性能的比较器,适合广泛的应用场景,拥有多种电压和输出组合,为设计师提供了灵活的选择。凭借其低功耗、高精度和宽工作温度范围,使其在现代电子设计中扮演了重要角色。无论是在工业、汽车电子还是其他消费电子产品中,LM2901DR 都表现出色,是一款非常值得推荐的比较器解决方案。
