SIA931DJ-T1-GE3

SIA931DJ-T1-GE3 产品概述

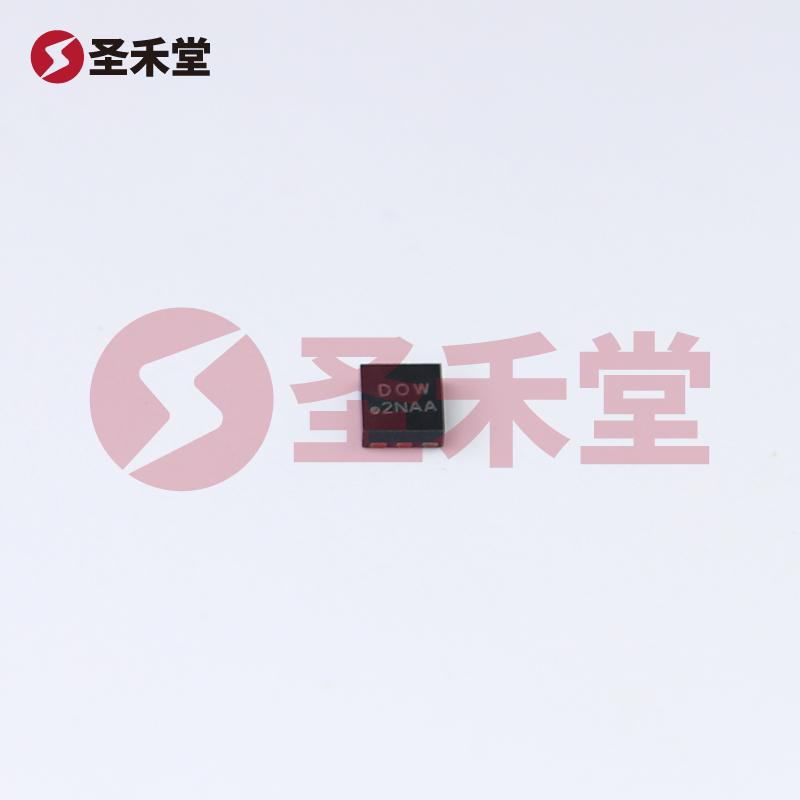

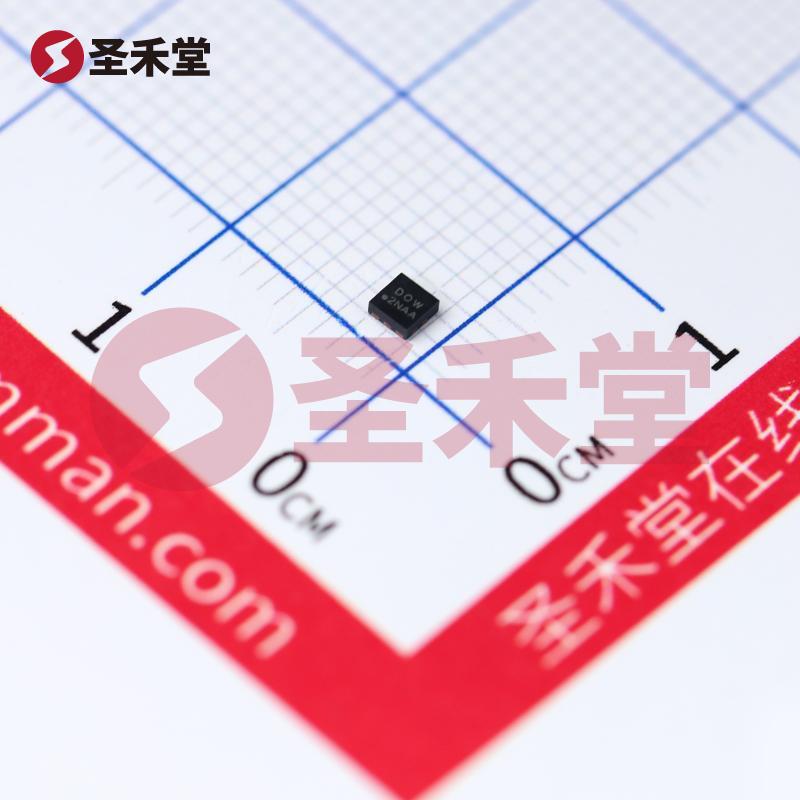

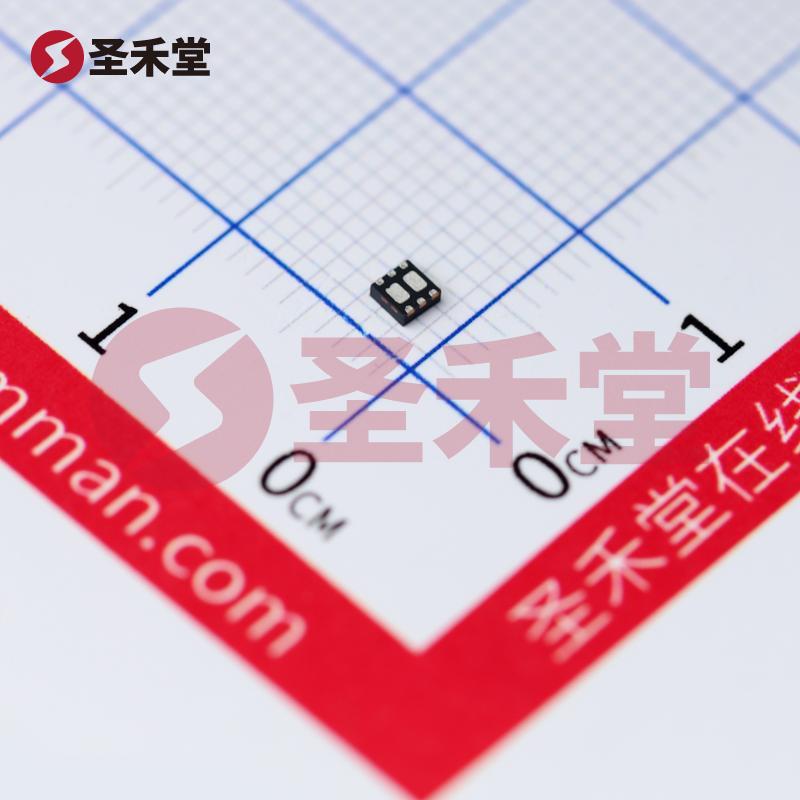

SIA931DJ-T1-GE3 是一款由威世 (VISHAY) 生产的高性能 P 沟道 MOSFET 阵列，采用表面贴装型 (SMD) 封装，具体为 PowerPAK® SC-70-6 双。如果您在寻找具有良好导电特性和高效性能的 MOSFET，SIA931DJ-T1-GE3 是一种理想选择，适用于广泛的电子应用。

主要参数

1. 安装类型：该 MOSFET 采用表面贴装型设计，使其适合现代电子设备的小型化和高密度布线路径。通过 SMD 安装，能有效提高生产效率，降低焊接难度。

2. 导通电阻 (RDS(on))：在 3A 和 10V 的测试条件下，最大导通电阻为 65 毫欧。这一性能意味着在正常工作条件下，MOSFET 可以实现较低的功率损耗，提升系统整体效率。

3. 连续漏极电流 (Id)：该器件的最大连续漏极电流为 4.5A，适合中等功率的应用场景，能够满足许多电源管理和负载开关应用的需求。

4. 漏源电压 (Vdss)：具有最高 30V 的漏源电压，这使得 SIA931DJ-T1-GE3 能在相对较低的电压环境中有效工作，使其成为低电压应用的理想选择。

5. 栅极阈值电压 (Vgs(th))：在 250µA 的测试条件下，最大栅极阈值电压为 2.2V。这表明该器件能够在逻辑电平条件下有效开关，对于逻辑电路驱动尤为重要。

6. 工作温度范围：其工作温度范围为 -55°C 至 150°C，适用于各种环境条件，包括严酷的工业和汽车应用。

7. 输入电容 (Ciss)：在 15V 的条件下，输入电容最大值为 445pF。较小的输入电容意味着快速开关特性，能够有效降低开关损耗。

8. 栅极电荷 (Qg)：在 10V 的条件下，最大栅极电荷为 13nC，这有助于提高开关速度，并降低驱动电路的功耗。

9. 功率处理能力：最大功率处理能力为 7.8W，确保在实际应用中保持良好的热稳定性。

应用领域

SIA931DJ-T1-GE3 由于其优异的电气特性，适用于多种电子产品和系统。以下是一些典型的应用领域：

• 电源管理：可用于 DC-DC 转换器，提供高效的开关管理。
• 负载开关：适用于各种高效的负载切换应用。
• 信号开关：可以在高频和高速应用中用作信号开关，满足快速响应需求。
• 电池管理：适合电池充放电管理系统，帮助提高电池使用效率和安全性。
• 消费电子：如手机、平板电脑和其他便携设备，利用其小巧的封装和表面贴装技术实现高密度集成。

总结

SIA931DJ-T1-GE3 是一款专为满足现代电子应用需求而设计的高效 MOSFET 阵列，凭借其卓越的性能和稳定性，使其在各种条件下运行良好。无论是在电源管理、负载开关还是复杂的信号处理应用中，威世的 SIA931DJ-T1-GE3 都能够提供可靠的解决方案。由于其小巧的封装设计和优秀的电气性能，这款 MOSFET 适合广泛的电子行业应用，是设计师和工程师值得信赖的选择。
