功能 | 设置(预设)和复位 | 类型 | D 型 |
输出类型 | 差分 | 元件数 | 2 |
每个元件位数 | 1 | 时钟频率 | 24MHz |
不同 V、最大 CL 时最大传播延迟 | 90ns @ 15V,50pF | 触发器类型 | 正边沿 |
电流 - 输出高、低 | 6.8mA,6.8mA | 电压 - 供电 | 3V ~ 18V |
电流 - 静态 (Iq) | 4µA | 输入电容 | 5pF |
工作温度 | -55°C ~ 125°C(TA) | 安装类型 | 表面贴装型 |
供应商器件封装 | 14-SOIC | 封装/外壳 | 14-SOIC(0.154",3.90mm 宽) |
CD4013BM96 是德州仪器(Texas Instruments)出品的一款双D触发器,封装采用14-SOIC,广泛应用于数字电路设计中。它的主要功能是实现数据的设置(预设)和复位,这使得它在多种应用中成为关键的零件。作为一种高性能的逻辑元件,CD4013BM96 可以在极广的电压范围和温度范围内稳定工作,满足现代电子设备对高可靠性的要求。
输入与输出特性: CD4013BM96 是双D触发器,每个触发器都具有一个输入和一个输出,且其输出类型为差分。这种设计能够有效减少信号干扰,使输出更稳定。
工作电压与电流: 该触发器的供电电压范围在3V至18V之间,这意味着它可以兼容多种典型数字电路的电源需求。静态电流(Iq)为4µA,极低的静态功耗使其适用于对低功耗有严格要求的应用场合。
速度与性能: CD4013BM96 的最高时钟频率为24MHz,适合高速逻辑应用。其在不同电压和最大负载电容(CL)条件下的最大传播延迟为90ns(@ 15V, 50pF),这使得该元件能够满足大多数数字系统对传输速度的要求。正边沿触发的设计确保了数据能够在时钟边沿的上升阶段正确采样和传递。
输入特性: 该触发器的输入电容为5pF,这一特性使得它对于输入信号的响应快速且准确,适合于复杂信号的处理。
温度范围: CD4013BM96 的工作温度范围为-55°C至125°C,能够在极端气候条件下稳定工作,适合航空航天、汽车等对环境适应性要求极高的应用。
CD4013BM96 广泛应用于如下场景:

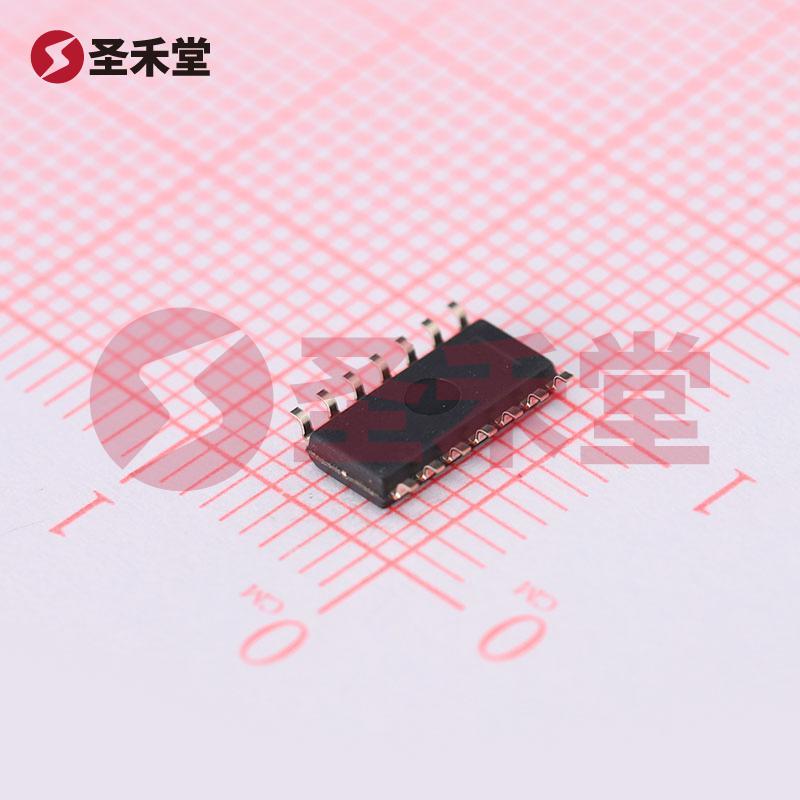

CD4013BM96 采用表面贴装型(SMD)设计,符合现代电子设备的小型化要求。其14-SOIC封装(0.154"宽,3.90mm宽)便于集成在紧凑的电路板中,方便制造和安装。
作为一款高效、灵活且具有高可靠性的D触发器,CD4013BM96 在现代电子应用中占有重要的地位。广泛的电压范围、低功耗设计、以及良好的响应时间使其成为电子工程师在设计数字电路时的重要选择。无论是在工业自动化、消费电子、还是在特殊应用领域,CD4013BM96 都能够提供出色的性能和稳定性,是实现高品质电子产品的理想组件。
