产品概述：ZVP2106GTA P沟道MOSFET

一、概述

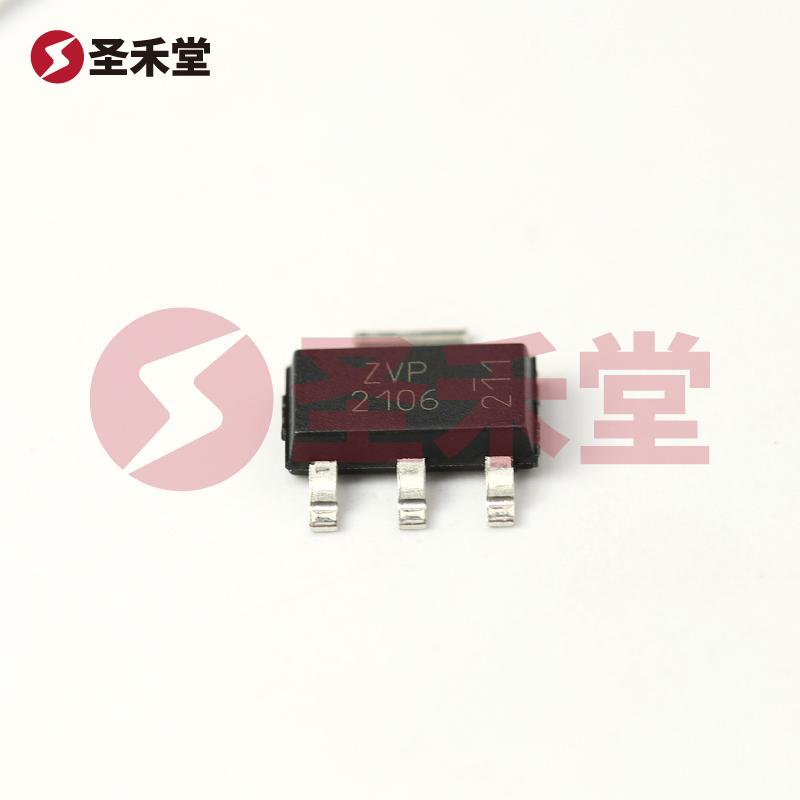

ZVP2106GTA是由DIODES公司推出的一款高性能P沟道金属氧化物半导体场效应管(MOSFET)，具有多种优秀的电气特性和温度适应性，适用于各种电子电路和设备。该器件在表面贴装(SMD)设计中，让其更便于在现代电子产品中的应用。其封装形式为SOT-223，适合空间有限的电子工程中使用。

二、主要特性

1. 电压和电流性能：

   • 漏源电压（Vdss）为60V，能够满足多种电源应用和负载驱动需求。
   • 额定连续漏极电流（Id）为450mA，可在较高电流负载下运行，适应功率密集型应用。

2. 导通电阻与功耗：

   • 在10V的驱动电压下，最大导通电阻（Rds On）仅为5欧姆（在500mA时），这使得其在导通状态下的功耗降低，从而提高了整体电效能。

3. 门极阈值电压（Vgs(th)）：

   • 最大阈值电压为3.5V（在1mA时），使得MOSFET能够在较低电压下开始导通，增强了其在低电压逻辑电路中的适用性。

4. 输入电容与开关特性：

   • 最大输入电容（Ciss）为100pF（在18V时），此特性有助于提高MOSFET的开关速度，适合高速开关应用。

5. 宽广的工作温度范围：

   • 工作温度范围从-55℃到150℃，适用于恶劣的环境条件，确保器件在不同的温度下均能稳定工作。

6. 功率耗散能力：

   • 最大功率耗散达到2W，提升了其在严重工作条件下的可靠性。

三、封装与安装

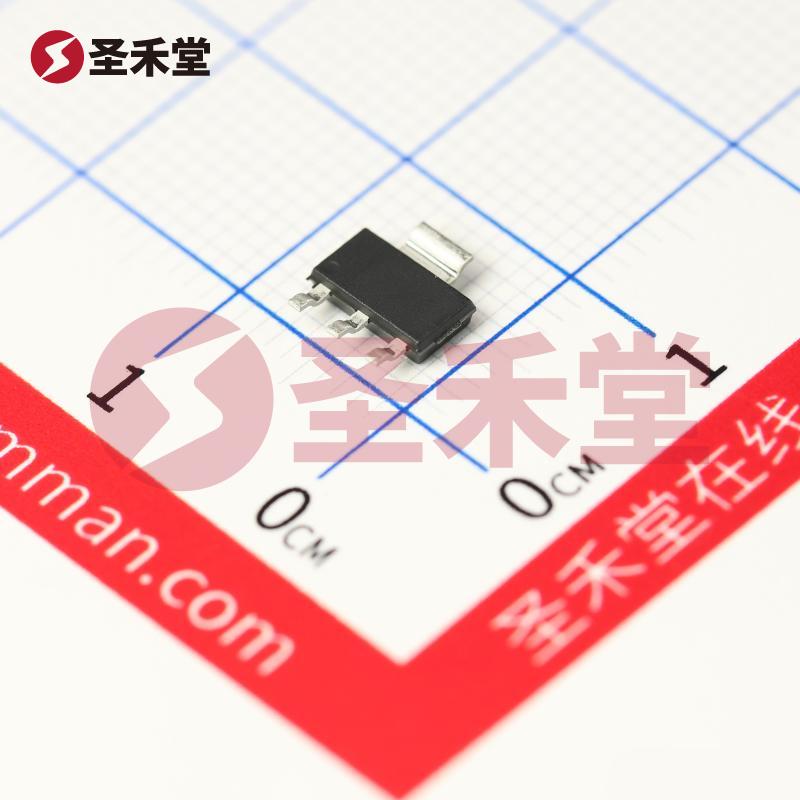

ZVP2106GTA的封装采用SOT-223格式，具有紧凑的设计，特别适合表面贴装(SMD)技术。这种封装不仅提升了热性能，同时也大幅减少了所需的PCB面积，符合现代小型化和高密度电路板的需求。

四、应用场景

ZVP2106GTA的设计和性能使其适用于多种应用，包括但不限于：

• 开关电源
• 电池管理系统
• 负载开关
• 伺服驱动
• 多种消费电子产品
• 自动化控制设备

其低导通电阻和较高的电流承载能力使其非常适合于功率转换和控制应用。

五、小结

作为一种高效的P沟道MOSFET，ZVP2106GTA结合了出色的电气特性和优异的温度稳定性，提供了可靠的解决方案，以满足现代电子设备对高效能、小型化和高可靠性的要求。无论是在汽车电子、工业控制还是消费电子领域，ZVP2106GTA都能发挥其核心作用，为设计人员提供灵活的设计选项。选择ZVP2106GTA，将帮助您在各种应用中实现性能的提升与能效的优化。
