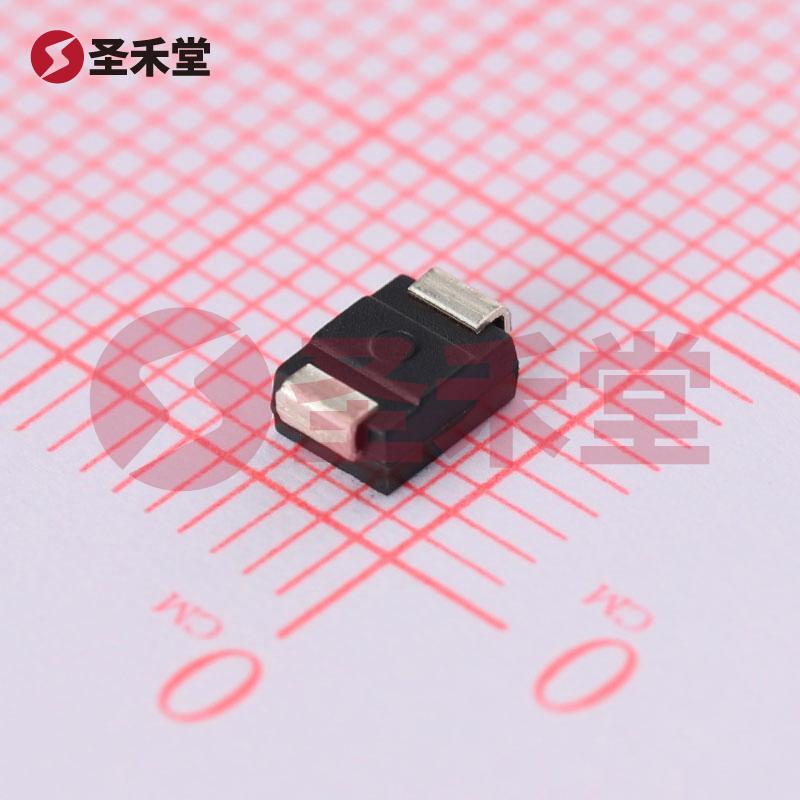

SMBJ5.0A-E3/52 产品实物图片

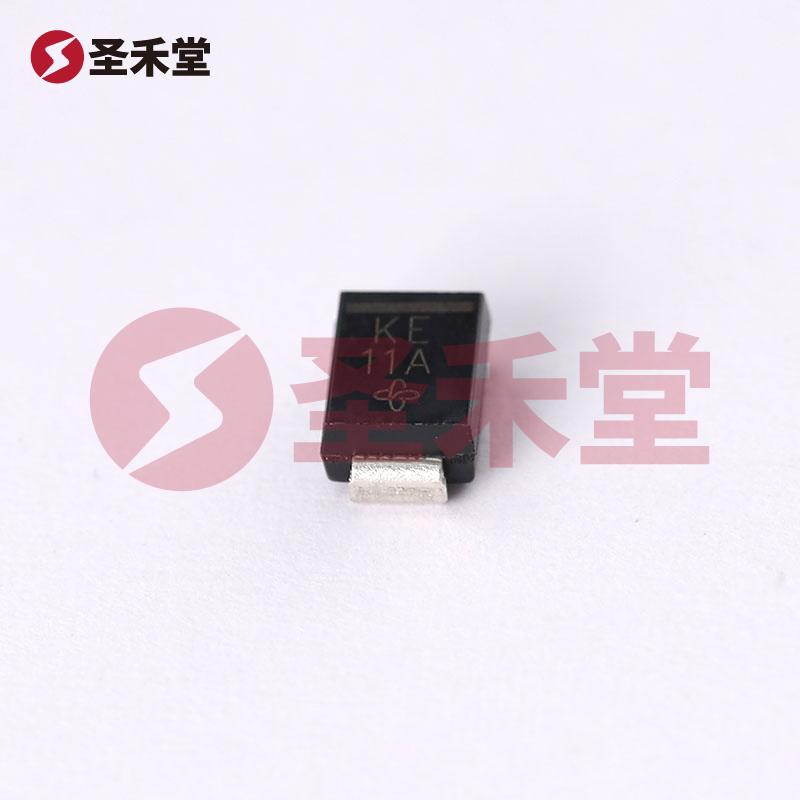

SMBJ5.0A-E3/52 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SMBJ5.0A-E3/52

商品编码: BM0093065229
品牌 :
VISHAY(威世)
封装 :
SMBJ(DO-214AA)
包装 :
编带
重量 :
0.217g
描述 :
9.2V-夹子-65.2A-Ipp-TVS-二极管-表面贴装型-DO-214AA(SMBJ)
库存 :
106852(起订量1,增量1)
批次 :
2年内
数量 :
X
0.858
按整 :
圆盘(1圆盘有750个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.858
--
50+
¥0.429
--
750+
¥0.373
--
15000+
产品参数
产品手册
产品概述

SMBJ5.0A-E3/52参数

峰值脉冲电流(10/1000us)65.2A极性Unidirectional
箝位电压9.2V击穿电压(最小值)6.4V
反向关断电压(典型值)5V类型齐纳
单向通道1电压 - 反向断态(典型值)5V
电压 - 击穿(最小值)6.4V不同 Ipp 时电压 - 箝位(最大值)9.2V
电流 - 峰值脉冲 (10/1000µs)65.2A功率 - 峰值脉冲600W
电源线路保护应用通用
工作温度-55°C ~ 150°C(TJ)安装类型表面贴装型
封装/外壳DO-214AA,SMB供应商器件封装DO-214AA(SMBJ)

SMBJ5.0A-E3/52手册

SMBJ5.0A-E3/52概述

产品概述:SMBJ5.0A-E3/52

SMBJ5.0A-E3/52是一款由威世(VISHAY)公司制造的高性能瞬态电压抑制器(TVS)二极管。这种类型的二极管专为保护电子设备免受瞬态过电压的损害而设计,适用于各种通用应用。

1. 基本特性

  • 极性和单向通道:SMBJ5.0A-E3/52是单向型元件,具有良好的反向电压特性,专门设计为在发生过电压时能够快速反应并将电压限制在安全范围内。
  • 击穿电压和箝位电压:该二极管的击穿电压最小值为6.4V,而在进行瞬态脉冲电流时的箝位电压最大值可高达9.2V。这些参数确保用户在设计电路时能有效避免高电压对元器件的损害。

2. 电流和功率特性

  • 峰值脉冲电流:其10/1000μs的峰值脉冲电流为65.2A,这意味着它能够应对短时间内的瞬态电流冲击而不会被烧毁。相比其他同类元件,SMBJ5.0A-E3/52在处理瞬态过电压时具有出色的性能。
  • 峰值功率:该器件的峰值功率高达600W,适用于高能量脉冲电压的保护要求,确保在极端条件下也能维持稳定的工作。

3. 工作温度和安装方式

  • 工作温度范围:该二极管能够在-55°C至150°C的广泛温度范围内可靠工作,适用于工业、汽车及电子消费类产品等不同环境下的应用。
  • 安装类型:采用表面贴装SMB封装,DO-214AA形式,SMBJ系列设计使得在空间受限的情况下易进行安装,符合现代电路板的设计需求。

4. 应用领域

SMBJ5.0A-E3/52广泛应用于多种电子设备的保护电路中,例如:

  • 通信设备:保护信息传输过程中的电子元件免受过电压影响。
  • 消费电子:如智能手机、平板电脑等,确保设备在发热或短路情况下的安全性。
  • 工业控制和汽车电子:高性能、高可靠性的瞬态电压抑制器能有效延长设备使用寿命。

5. 总结

SMBJ5.0A-E3/52是一个卓越的电压保护解决方案,结合了高效能的瞬态电流处理能力和优越的工作温度范围。凭借VISHAY厂商的实力,确保了产品的可靠性和强大的性能。无论是设计新型电子设备,还是升级现有系统,SMBJ5.0A-E3/52都将是提升电路安全性、保护关键组件免受过电压影响的理想选择。
