74HCT14PW,118

产品概述：74HCT14PW,118

一、基本信息

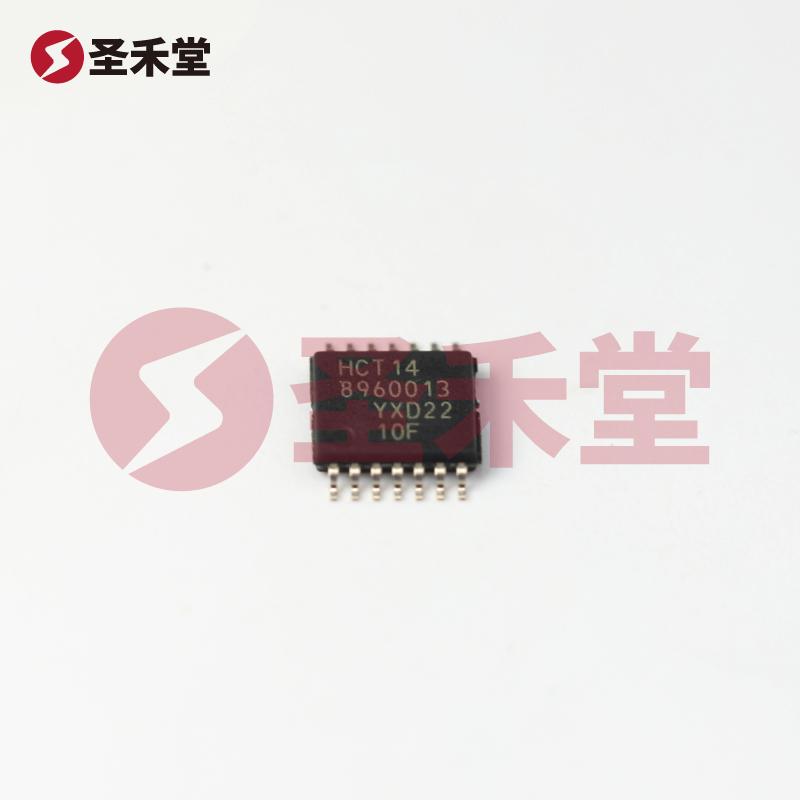

74HCT14PW,118 是一款高性能的施密特触发器反相器，属于广泛应用的 74HCT 系列。该芯片为表面贴装型（14-TSSOP封装），极其适合在要求紧凑和高集成度的电子应用中使用。它具有 6 个独立的反相器，每个反相器单元均包含施密特触发器功能，提高了其在高速数字电路中的性能与抗干扰能力。

二、技术参数

• 电源电压：该芯片工作电压范围为 4.5V 至 5.5V，适用于多种常见应用场景，特别是在 5V 电源系统中表现良好。

• 工作温度：该芯片的工作温度范围为 -40℃ 至 +125℃，使其适合于多种工业和汽车等高温、低温环境下的应用。

• 输出电流：其输出能力为 4mA，无论是在高电平还是低电平状态下都能够提供稳定的驱动能力，适应各种负载要求。

• 静态电流：在待机状态下，芯片的最大静态电流仅为 2µA，具有极低的功耗，适合用于节能型应用。

• 逻辑电平：输入的逻辑高电平范围为 1.9V 至 2.1V，逻辑低电平范围为 0.5V 至 0.6V，确保与其他逻辑器件兼容。

• 最大传播延迟：在 4.5V 的电源电压下，若负载容量最大为 50pF，最大传播延迟为 34ns，适合高速数字信号处理，适用于需要高数据传输速率的应用场景。

三、应用领域

74HCT14PW,118 作为一款施密特触发器反相器，常常应用于以下领域：

• 数字电路设计：在逻辑电路中执行信号的反相和整形，提高信号的裕度和抗干扰能力。

• 通信设备：因其较快的传播延迟和稳定的逻辑状态，适合用于高速数据线路中的信号整形和仿真。

• 汽车电子：具备宽广的工作温度范围，适合于汽车安全系统、动力控制模块等各种控制信号的处理。

• 工业自动化：在仪器和设备的控制系统中，用于信号转换和逻辑运算，完善自动化系统的稳定性与可靠性。

四、设计优势

1. 抗干扰能力强：施密特触发器设计使得 chip 对于输入信号的抖动和噪声有良好的消噪效果，确保了输出信号的稳定性。

2. 低功耗：仅需 2µA 的静态电流，适应于低功耗的设计需求，如电池供电的设备。

3. 简单易用：兼容标准的 TTL 逻辑电平，易于集成到现有的 TTL 和 CMOS 系统中。

4. 高集成度：内置 6 个反相器的设计大幅提升了电路的集成度，占用更少的PCB空间。

五、总 结

74HCT14PW,118 是一款功能强大而又灵活的施密特触发器反相器，能够满足现代电子产品对稳定性、速度和功耗的严格要求。它的出色性能和广泛应用，让这一芯片成为设计师在构建各种高性能电子产品时的重要选择。在多种环境和条件下依然能够保持良好的工作特性，使得它在未来的电子设计中发挥重要作用。
