L6388ED013TR

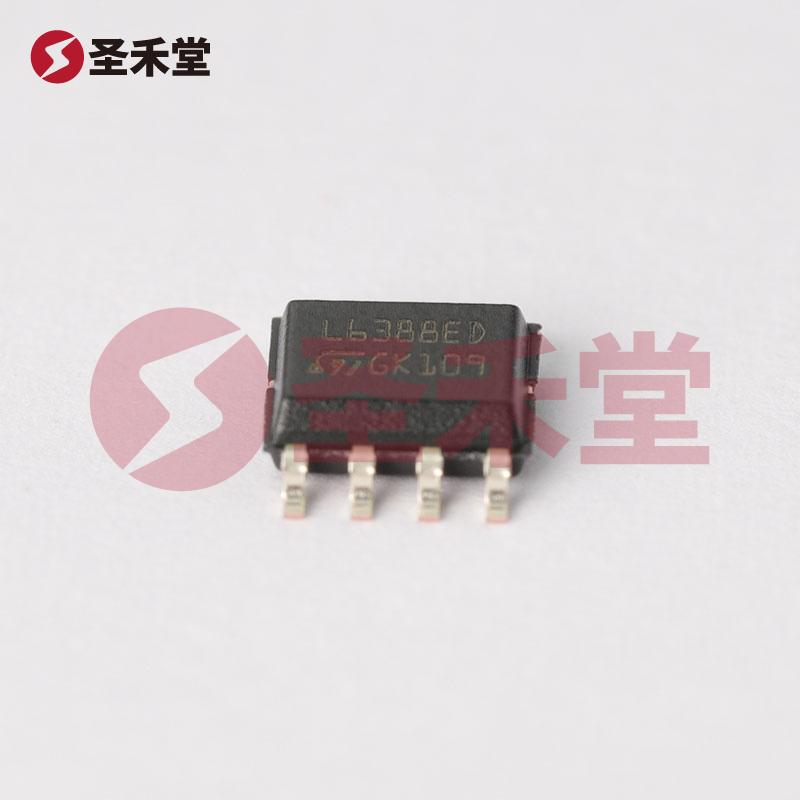

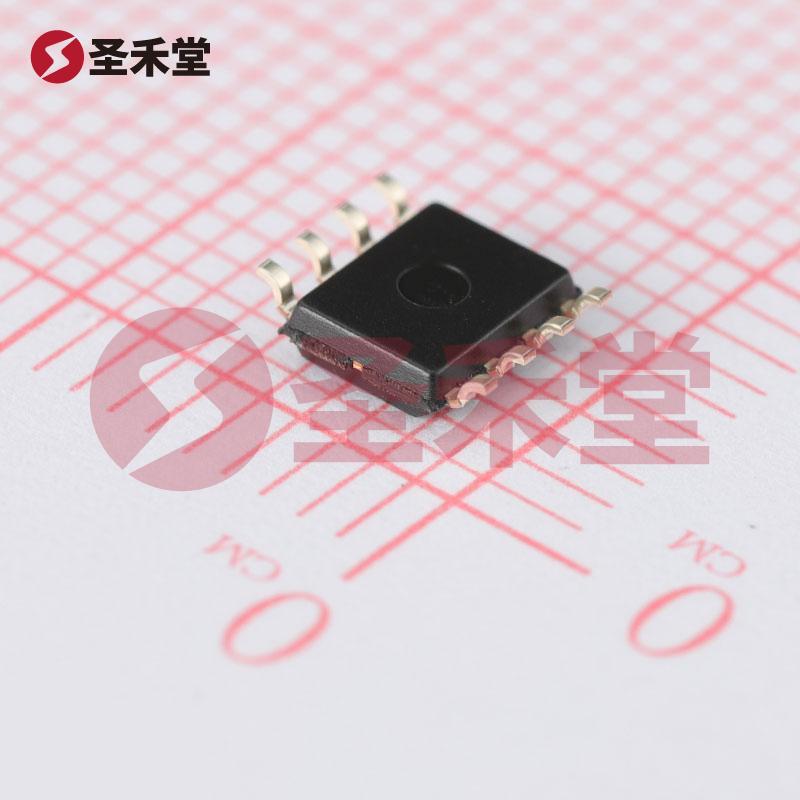

产品概述：ST L6388ED013TR 半桥栅极驱动器

1. 概述

ST L6388ED013TR是由意法半导体（STMicroelectronics）推出的一款高性能半桥栅极驱动器，适用于驱动IGBT和N沟道MOSFET等功率器件。其设计旨在满足高频开关电源、逆变器及电机驱动等广泛应用场景的需求，提供高效可靠的驱动解决方案。

2. 主要参数

该驱动器采用表面贴装型（SMD）封装，类型为SOIC-8，便于在现代自动化生产中高效安装。其逻辑电源电压范围是1.1V到1.8V，适合低压控制电路。此外，L6388ED013TR的供电电压最大可达17V，具有良好的电源兼容性。

3. 驱动和输出特性

L6388ED013TR配置有两个独立的驱动器，为半桥配置提供支持。其打印的电流峰值输出为400mA（灌入）和650mA（拉出），确保在快速切换情况下能够提供可靠的栅极驱动信号。这对于高频操作中快速充放电栅极电容非常重要。

4. 开关特性

在转态过程中，该驱动器的上升时间和下降时间的典型值分别为70ns和40ns，意味着在高频应用中，L6388ED013TR能有效降低开关损耗，提升整体效率。这一特性使得其在对控制和驱动延迟要求严格的系统中表现尤为出色。

5. 高压能力

L6388ED013TR设计的高压侧最大自举电压为600V，意味着该驱动器能在高压环境中正常工作。这使得它特别适用于需要高电压栅极驱动的应用，如电源逆变器和大型电机驱动器。

6. 工作温度

该驱动器的工作温度范围为-40°C到125°C，确保其在严苛环境下的稳定运行。这一宽广的温度范围使得其可应用于汽车、工业设备等对温度变化敏感的领域。

7. 应用领域

L6388ED013TR适用于多种应用场景，包括：

• 功率调节和转换器
• 电机驱动器（包括步进电机和伺服电机）
• 逆变器（太阳能逆变器和UPS电源）
• 工业自动化设备

8. 设计优势

该产品不仅提供了优越的电气性能，还具有简化设计的优势。由于其较低的逻辑电压输入要求以及高压输出能力，使得设计工程师能够在开发电力电子设备时，减少外部组件的复杂性，提高设计的整体紧凑性和可靠性。

9. 竞争优势

在市场竞争激烈的环境中，ST L6388ED013TR以其出色的性能、稳定的质量以及意法半导体的技术支持，突显了其在半桥驱动器领域的优势。意法半导体作为全球知名的半导体制造商，其产品可靠、性能优越，是设计者的理想选择。

总结

ST L6388ED013TR半桥栅极驱动器凭借其高峰值输出电流、快速的上升/下降时间及广泛的工作温度范围，成为高性能电源和控制系统中的关键组件。无论是在工业、汽车还是消费电子领域，L6388ED013TR都展示了其极高的适用性和可靠性，是设计高效驱动解决方案的理想选择。
