额定功率 | 300mW | 集电极电流Ic | 100mA |
集射极击穿电压Vce | 50V | 晶体管类型 | 2 个 NPN 预偏压式(双) |
电流 - 集电极 (Ic)(最大值) | 100mA | 电压 - 集射极击穿(最大值) | 50V |
电阻器 - 基极 (R1) | 10 千欧 | 电阻器 - 发射极 (R2) | 10 千欧 |
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 30 @ 5mA,5V | 不同 Ib、Ic 时 Vce 饱和压降(最大值) | 150mV @ 500µA,10mA |
电流 - 集电极截止(最大值) | 1µA | 功率 - 最大值 | 300mW |
安装类型 | 表面贴装型 | 封装/外壳 | 6-TSSOP,SC-88,SOT-363 |
供应商器件封装 | 6-TSSOP |
PUMH11,115 是一种高性能数字双NPN晶体管,专为多种低功耗电子应用而设计。该产品采用 SOT-363 封装,具有优异的电气特性和热特性,适合于在紧凑的空间内实现高效的电流放大和开关操作。其额定功率为 300mW,集电极电流(Ic)最大值可达 100mA,同时具备高达 50V 的集射极击穿电压(Vce),确保其在多种电路配置中的稳定性和可靠性。
额定功率与电流:PUMH11,115 的最大额定功率为 300mW,适合较为宽广的工作温度范围,能在不同的环境条件下保持高效工作。集电极电流(Ic)可达到 100mA,适用于电流需求较高的应用场合。
集射极击穿电压:产品的集射极击穿电压(Vce)最大为 50V,使其能够处理高压信号,非常适合于在要求严格的电源管理和开关电路中使用。
频率响应:该产品的不同 Ic 和 Vce 下,DC 电流增益(hFE)的最小值为 30 @ 5mA、5V,提供了良好的放大性能。这意味着它可以在较低的输入电流下有效控制较高的输出电流,从而提高系统的整体效率。
饱和压降:在 500µA 到 10mA 的工作条件下,最大饱和压降为 150mV,显示出其出色的开关特性,这对于快速开关应用至关重要,能够减少功耗并提高系统总效率。
电流截止能力:该器件在未导通状态下,其集电极截止电流(Ic)最大为 1µA,证实其在静态条件下的超低功耗特性,是节能设计的优选器件。
电阻器配置:基极(R1)与发射极(R2)均采用10千欧的电阻配置,有助于优化工作状态的电流增长以及静态偏置条件。
PUMH11,115 双NPN晶体管能够应用于广泛的领域,包括但不限于:

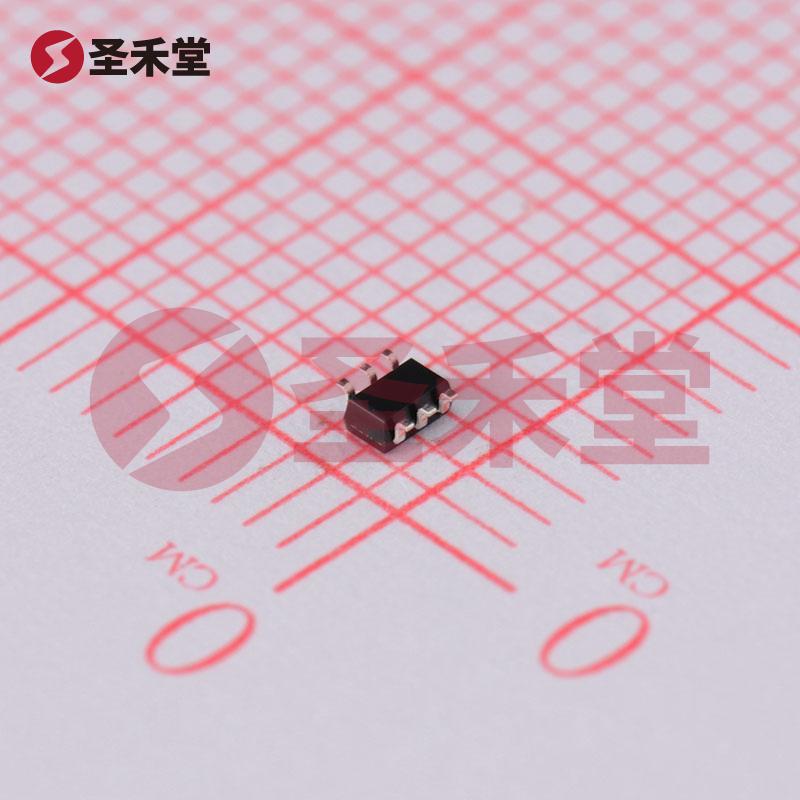

PUMH11,115 采用 SOT-363 表面贴装型封装,具备小巧的体积,便于在焊接、组装流程中有效节省空间,且具备良好的散热能力,适合现代电子设备小型化的趋势。
总的来说,PUMH11,115 以其独特的设计和优秀的电气性能,成为电子设计和应用中的理想选择。其优良的集电极电流、击穿电压和低饱和压降特性,使其在不断演进的电子市场中保持竞争力。无论是在个人消费者产品、工业设备,还是信号处理电路中,PUMH11,115 均能提供出色的性能支持和设计灵活性,为您的产品增添创新与智能。
