漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 300mA |
栅源极阈值电压 | 2.5V @ 250uA | 漏源导通电阻 | 5Ω @ 500mA,10V |
最大功率耗散(Ta=25°C) | 830mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 300mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 10V |
不同 Id、Vgs 时导通电阻(最大值) | 5 欧姆 @ 500mA,10V | 不同 Id 时 Vgs(th)(最大值) | 2.5V @ 250µA |
Vgs(最大值) | ±30V | 不同 Vds 时输入电容 (Ciss)(最大值) | 50pF @ 10V |
功率耗散(最大值) | 830mW(Ta) | 工作温度 | -65°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | TO-236AB |
封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
2N7002,215是一款高性能的N沟道金属氧化物场效应管(MOSFET),其设计主要应用于功率开关和模拟电路中。该器件由知名品牌Nexperia(安世)制造,结合了高效率、低功耗和卓越的热稳定性。在现代电子电路中,2N7002,215常被用于高频开关电源、信号处理及电源管理应用。

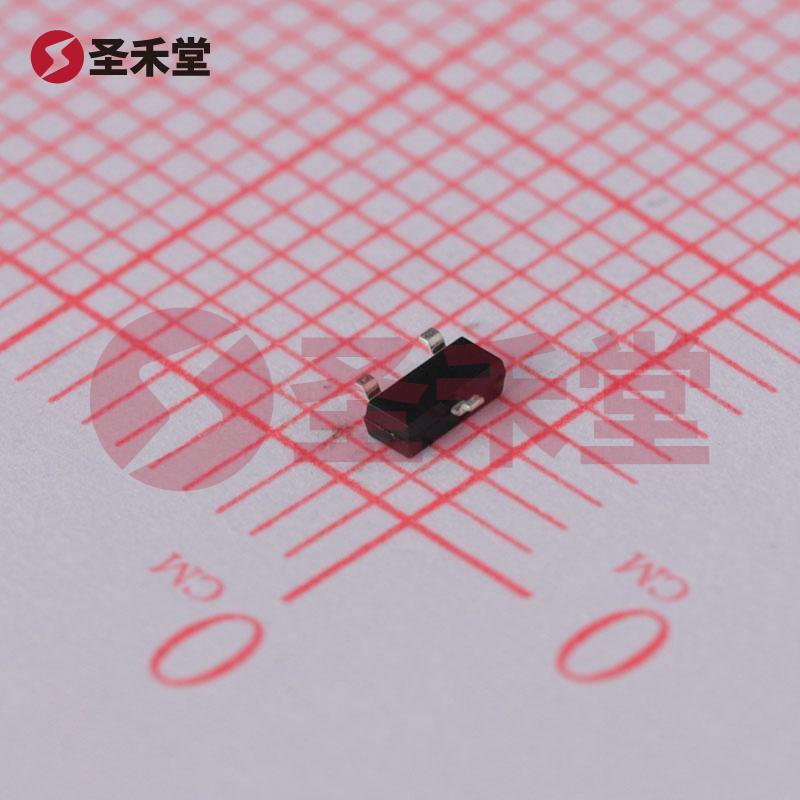

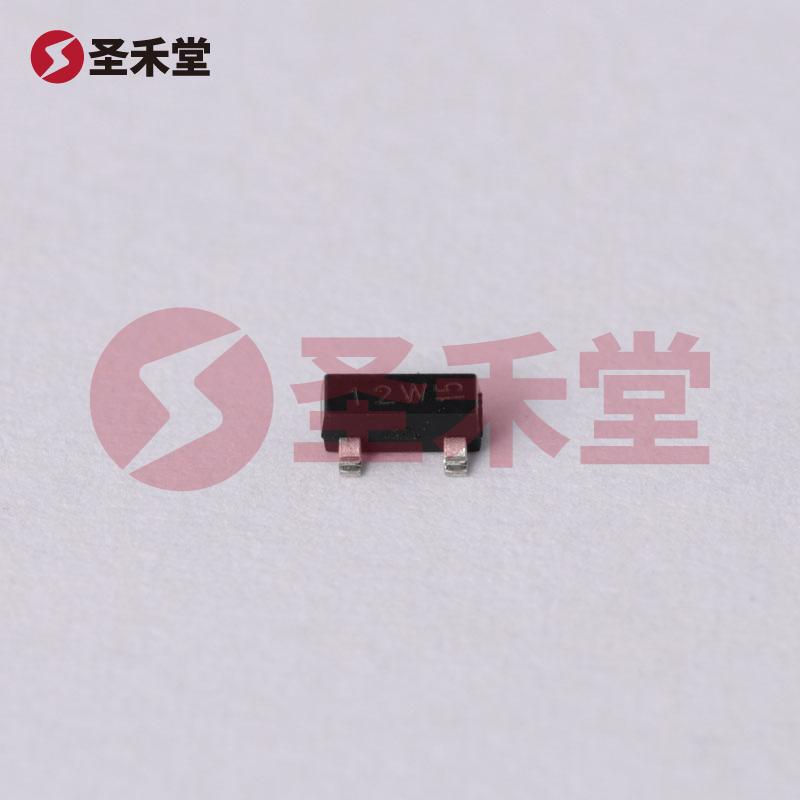

2N7002,215采用SOT-23-3封装(TO-236AB),这种小型表面贴装类型的设计非常适合现代紧凑的电子设备,便于在有限的空间内进行合理布局。封装的紧凑性不仅使得焊接和集成更为便利,也有效减小了电路板的占用面积。
该MOSFET具有优异的温度稳定性,其工作温度范围广泛,从-65°C到150°C(TJ),在严酷的环境条件下依然能够保持良好的性能,保证产品的可靠性。这种特性真适合汽车电子及工业控制等对温度敏感的应用场合。
2N7002,215由于其出色的组合参数和小型封装,广泛应用于各类电子设备。典型应用场景包括:
总的来说,2N7002,215是一款性能可靠、功耗低、尺寸紧凑的N沟道MOSFET,适合各种电子应用。其设计不仅符合现代电子设备的高集成度要求,同时也在功率管理和信号处理方面展现了出色的能力。无论是在工业应用还是消费者电子产品中,2N7002,215都能够提供优异的性能和可靠性。
