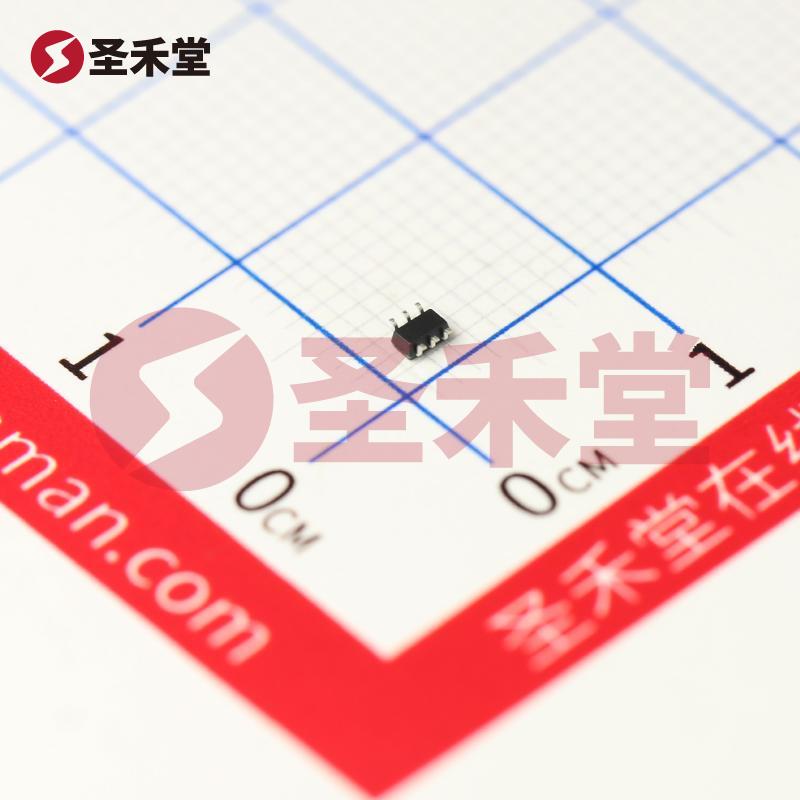

74LVC2G04GW,125
74LVC2G04GW,125参数
| 电源电压 | 1.65V ~ 5.5V | 工作温度 | -40℃~+125℃ |
| 电流 - 输出高，低 | 32mA、32mA | 逻辑电路的归属系列 | 74LVC |
| 逻辑类型 | 反相器 | 电路/元件数 | 2 |
| 输入数/每元件位数 | 2 | 静态电流（最大值） | 4uA |
| 不同 V，最大 CL 时的最大传播延迟 | 3.2ns @ 5V，50pF | 电路数 | 2 |
| 输入数 | 2 | 电压 - 供电 | 1.65V ~ 5.5V |
| 电流 - 静态（最大值） | 4µA | 电流 - 输出高、低 | 32mA，32mA |
| 逻辑电平 - 低 | 0.7V ~ 0.8V | 逻辑电平 - 高 | 1.7V ~ 2V |
| 不同 V、最大 CL 时最大传播延迟 | 3.2ns @ 5V，50pF | 安装类型 | 表面贴装型 |
| 供应商器件封装 | 6-TSSOP | 封装/外壳 | 6-TSSOP，SC-88，SOT-363 |
74LVC2G04GW,125手册
74LVC2G04GW,125概述
产品概述：74LVC2G04GW,125
基本信息
74LVC2G04GW,125 是一款由 Nexperia（安世半导体）推出的高性能双通道反相器集成电路，采用紧凑的6-TSSOP封装（SC-88，SOT-363），适用于各种数字电路应用。该器件属于74LVC系列，具有广泛的电源电压范围和优异的性能参数，使其成为现代电子设计中不可或缺的基础组件。
工作参数
该反相器的电源电压范围为1.65V至5.5V，支持多种逻辑电平需求。无论是在低电压应用还是在标准逻辑电压下，该器件都能稳定工作，适应不断变化的电源条件。此外，74LVC2G04GW,125的工作温度范围广泛，从-40℃至+125℃，确保其在极端环境下的可靠性。
电流特性
74LVC2G04GW,125具有高达32mA的输出电流能力，无论是高电平还是低电平均能提供充足的驱动能力。这使得该器件可以驱动多个负载而不降性能，适合高频应用。此外，其静态电流在最大值仅为4µA，确保在待机模式下的低功耗特性。
逻辑特性
作为反相器，该器件在输入信号逻辑状态发生变化时，能够进行快速切换。其最大传播延迟为3.2ns（在5V，50pF负载条件下），虽然表现出极低的延迟，但也具备良好的抗噪声性能，使其适合高速数字信号处理和时钟信号反相的需求。根据不同输入逻辑电平，74LVC2G04GW,125的高电平阈值范围为1.7V到2V，而低电平阈值则在0.7V到0.8V之间，确保在各种输入条件下的可靠性。
应用场景
该反相器主要应用于：
逻辑电路：可用于各种数字逻辑电路设计，如信号反转、逻辑加法与乘法等。
信号处理：适合用于高速信号处理和时钟信号反相应用，保持信号清晰和稳定。
通信设备：用于通信系统中的信号整形和增强，确保在长距离传输中的信号完整性。
消费电子：在各种消费电子产品中广泛应用，如智能手机、平板电脑和家庭自动化系统中。
工业控制：适应于工业自动化及控制系统，提供信号转换、反向和逻辑功能。
封装与散热
74LVC2G04GW,125采用6-TSSOP封装设计，尺寸紧凑，适应高密度PCB设计要求。表面贴装型的封装形式，使得其在穿孔焊接和插件设备中都能获得良好的焊接性。此外，该封装还提供了很好的散热性能，确保器件在各类应用下维持良好的运行温度。
结论
综上所述，74LVC2G04GW,125是一款设计精良、性能优越的双通道反相器，凭借其广泛的电压范围、低功耗、高驱动能力和快速的转换速度，成为各种数字逻辑和信号处理应用中的理想选择。其稳健的工作温度和各种应用场景的适应性使其在现代电子设计中占据了一席之地。无论是用于消费电子、工业控制还是通信设备，74LVC2G04GW,125都能够提供可靠的解决方案，助力电路设计的创新与发展。
