晶体管类型 | PNP | 电流 - 集电极 (Ic)(最大值) | 1A |
电压 - 集射极击穿(最大值) | 60V | 不同 Ib、Ic 时 Vce 饱和压降(最大值) | 500mV @ 50mA,500mA |
电流 - 集电极截止(最大值) | 100nA(ICBO) | 不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 100 @ 150mA,2V |
功率 - 最大值 | 2W | 频率 - 跃迁 | 150MHz |
工作温度 | -65°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
封装/外壳 | TO-261-4,TO-261AA | 供应商器件封装 | SOT-223 |
产品简介
BCP5216TA是一款高性能PNP型晶体管,其设计优化了多个关键电性能指标,使其成为众多电子应用中的理想选择。作为一种表面贴装型元件(SMT),它符合现代电子设备对小型化和高效能的需求。此型号的主要应用领域包括开关电路、放大器及各种信号处理任务,尤其适用于对功率和效率有较高要求的电路设计。
基本参数
BCP5216TA的电流工况设计为集电极电流(Ic)最大可达1A,这使它在全面的电流范围内均具备较好的输出能力。其集射极击穿电压(Vce)的最大值则为60V,使得它适合在多个中等电压应用场景下稳定运行。此外,它的截止电流(ICBO)不超过100nA,表明其具有优异的关断性能。
在小信号放大及开关操作中,BCP5216TA展现出其卓越的饱和压降特性。在50mA和500mA电流下,Vce饱和压降可控制在500mV以内,从而实现高效的电源管理,降低功耗。而其在150mA、2V条件下的最小DC电流增益(hFE)可达到100,确保了放大能力的稳定性,这使得BCP5216TA在多种复杂电路中的应用将更具可靠性。
频率和温度特性
BCP5216TA的频率响应能力也极为出色,它的跃迁频率可达到150MHz,这为高频信号处理提供了必要的支持,适用于无线通信、信号放大及数据传输等领域。在工作温度范围方面,BCP5216TA在-65°C到150°C的极端温度下均能保持良好的工作稳定性。这一点尤为重要,尤其是在航天、军事及工业自动化等严苛环境条件下保 持电路性能。
封装和安装

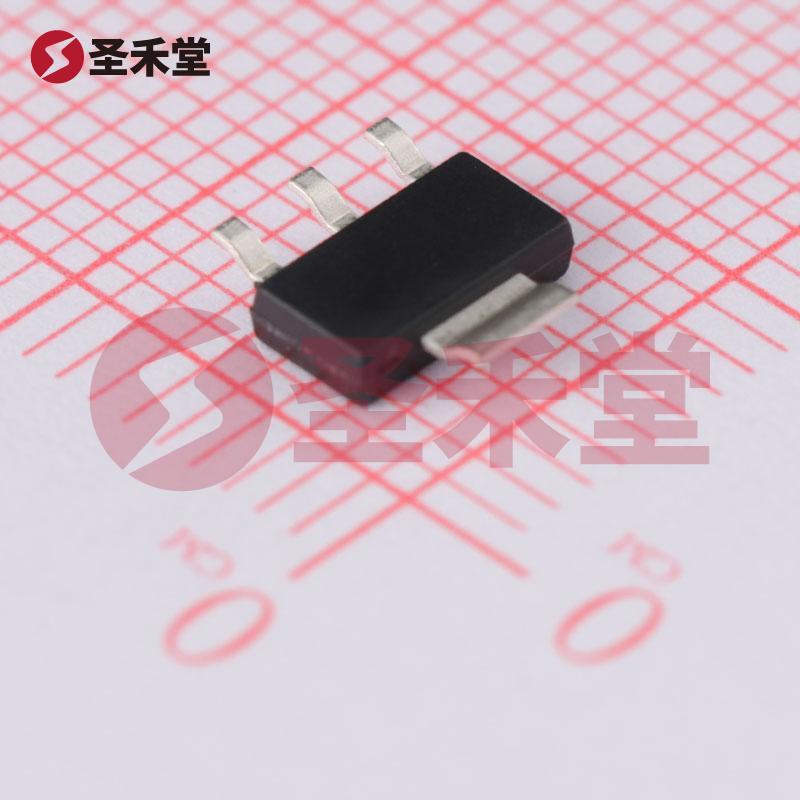

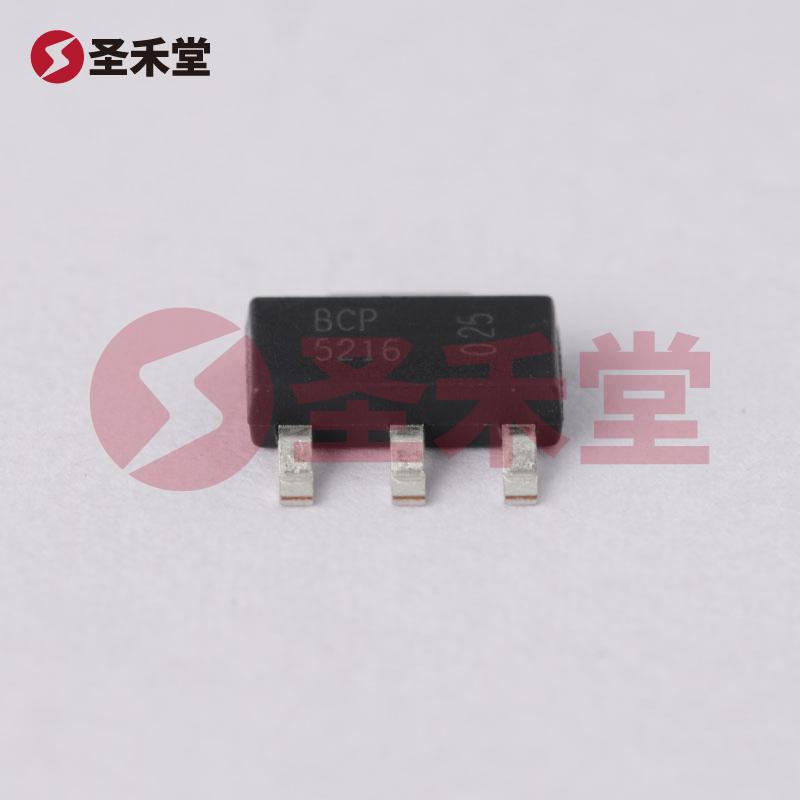

BCP5216TA采用TO-261-4及SOT-223封装,具有紧凑设计和合理的散热特性,适合各种电路板的表面贴装需求。其简易的安装方式不仅简化了生产工艺,还能有效减少整体系统的体积,提升设备的整体性能。
应用领域
基于上述特性,BCP5216TA适用于多个电子应用场景,包括但不限于:
结论
BCP5216TA凭借其出色的电气性能、宽广的工作温度范围及合理的封装设计,成为了众多电子产品设计师的首选组件。无论在工业、消费电子或是专业设备中,它均能为高性能电路提供稳定可靠的解决方案。随着电子技术的不断进步与应用拓展,BCP5216TA无疑将继续发挥其重要作用,助力各种创新产品的开发与实现。
