漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 460mA |
栅源极阈值电压 | 1V @ 250uA | 漏源导通电阻 | 700mΩ @ 350mA,4.5V |
最大功率耗散(Ta=25°C) | 270mW | 类型 | P沟道 |
FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 460mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 1.8V,4.5V |
不同 Id、Vgs 时导通电阻(最大值) | 700 毫欧 @ 350mA,4.5V | 不同 Id 时 Vgs(th)(最大值) | 1V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | .622nC @ 4.5V | Vgs(最大值) | ±6V |
不同 Vds 时输入电容 (Ciss)(最大值) | 59.76pF @ 16V | 功率耗散(最大值) | 270mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-523 | 封装/外壳 | SOT-523 |
产品简介

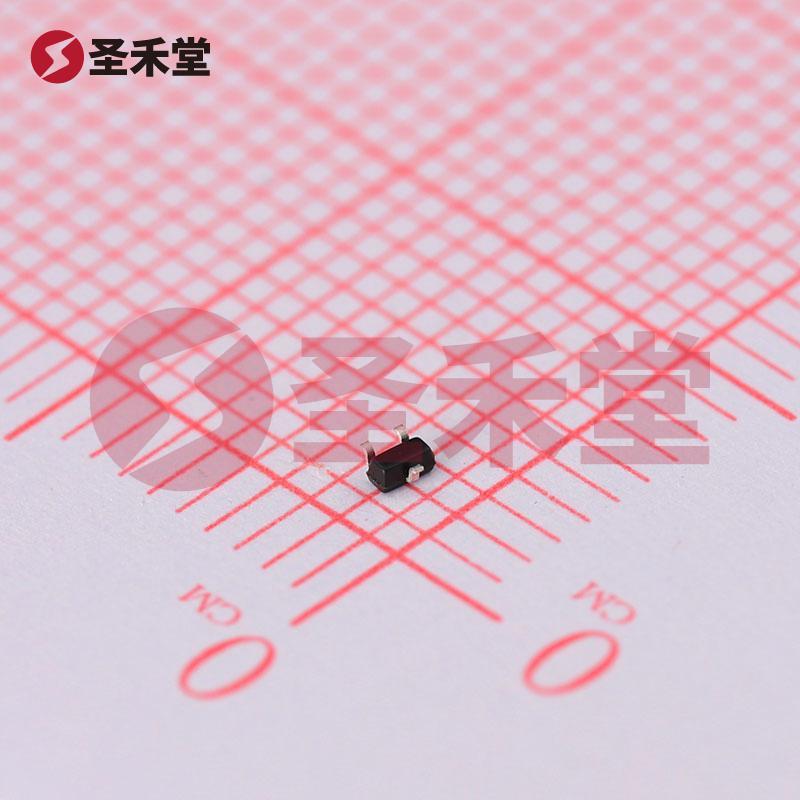

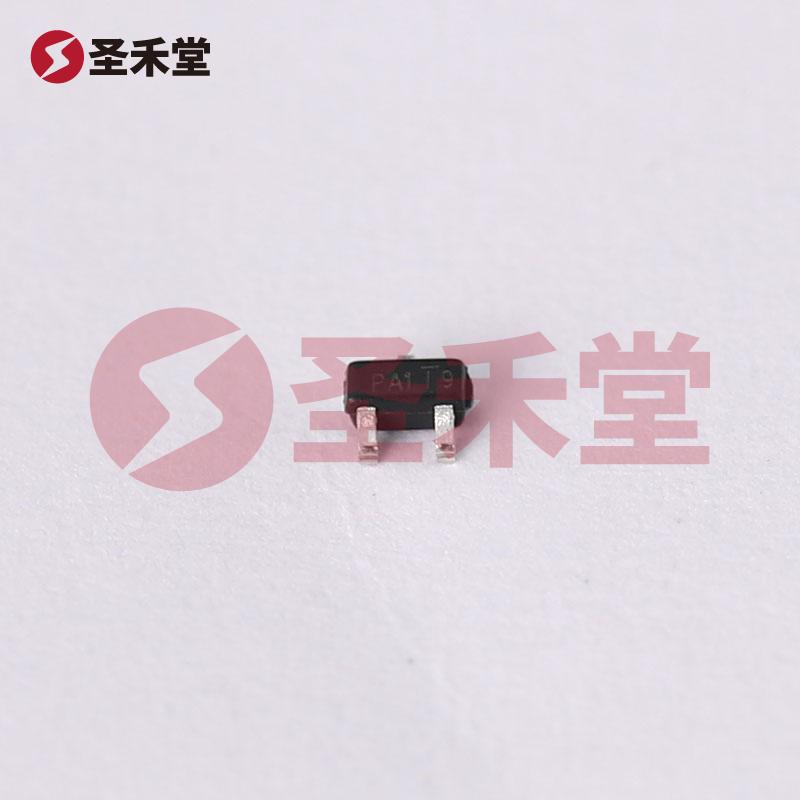

DMG1013T-7 是一种高性能P沟道MOSFET(场效应管),专为需要低导通电阻和良好开关特性的应用设计。其额定漏源电压(Vdss)为20V,能够承受高达460mA的连续漏极电流(Id),在广泛的工作条件下表现出色,适合用于开关电源、负载开关和其他低电压应用。该器件采用了SOT-523封装,尺寸小巧,非常适合需求空间受限的电路设计。
关键特性
电气参数
导通特性
换能特性
工作环境
应用场景
DMG1013T-7适用于多种行业,包括但不限于:
封装与兼容性
DMG1013T-7采用SOT-523封装,这种封装形式不仅提供了良好的散热性能,而且占用空间小,适合于高密度PCB设计。它在现代电子电路中的广泛应用,确保了与其他主流元件的兼容性,便于替换和整合。
总结
作为一款高效能的P沟道MOSFET,DMG1013T-7在电气特性、功率耗散和环境适应性上表现优异,是现代电子设备中不可或缺的电子元器件。无论是在工业、消费类电子还是汽车电子中,它的多样化应用均能有效提高产品的可靠性和性能,充分发挥其功能,使设计工程师在实现高效能电路时有更多选择。
