漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 180mA |
栅源极阈值电压 | 2V @ 250uA | 漏源导通电阻 | 6Ω @ 115mA,5V |
最大功率耗散(Ta=25°C) | 370mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 180mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 6 欧姆 @ 115mA,5V | 不同 Id 时 Vgs(th)(最大值) | 2V @ 250µA |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 23pF @ 25V |
功率耗散(最大值) | 370mW(Ta) | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | SOT-23 |
封装/外壳 | TO-236-3,SC-59,SOT-23-3 |

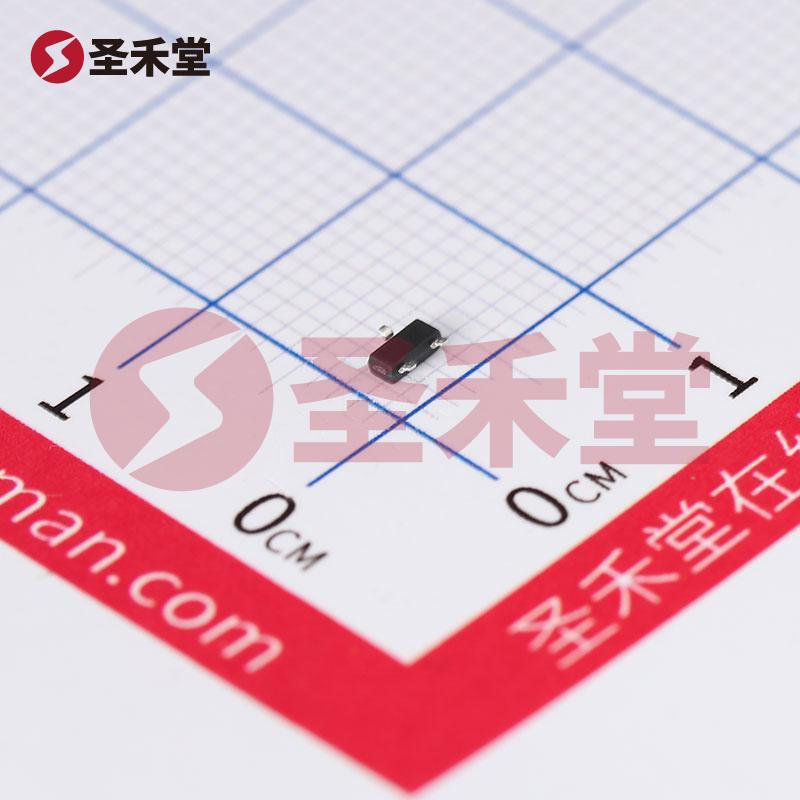

2N7002A-7 是一款高性能的 N 沟道增强型金属氧化物半导体场效应管(MOSFET),采用了 SOT-23 封装,广泛应用于低功率开关及模拟电路中。这款 MOSFET 可以在较高的漏源电压下工作,具备良好的电流承受能力,适合于各种电子设备与电路的设计和应用。
2N7002A-7 是一种通过电场效应控制电流的器件。其工作原理是利用栅极施加的电压造成源极和漏极之间的通道导通或截止。当栅源电压(Vgs)高于阈值电压(Vgs(th))时,电流在源极和漏极之间流动。通过调节栅极电压,可以精确控制通过漏极的电流,从而实现开关和放大功能。
2N7002A-7 因其较高的耐压、较低的导通电阻以及宽广的工作温度范围,适用于多个应用场景,包括但不限于:
2N7002A-7 是一款结合了高工作电压、高电流承受能力和良好控制特性的 N 沟道 MOSFET,在一定温度范围内表现出色,广泛应用于各类电子产品。通过合理地应用2N7002A-7,工程师可以在电源、信号、音频等多种领域实现更高效的设计,为客户提供优质的电子解决方案。在选择MOSFET时,务必考虑其电气特性、温度影响及应用环境,以确保最终产品的可靠性和性能。
