AON6512

产品概述：AON6512 N沟道MOSFET

简介

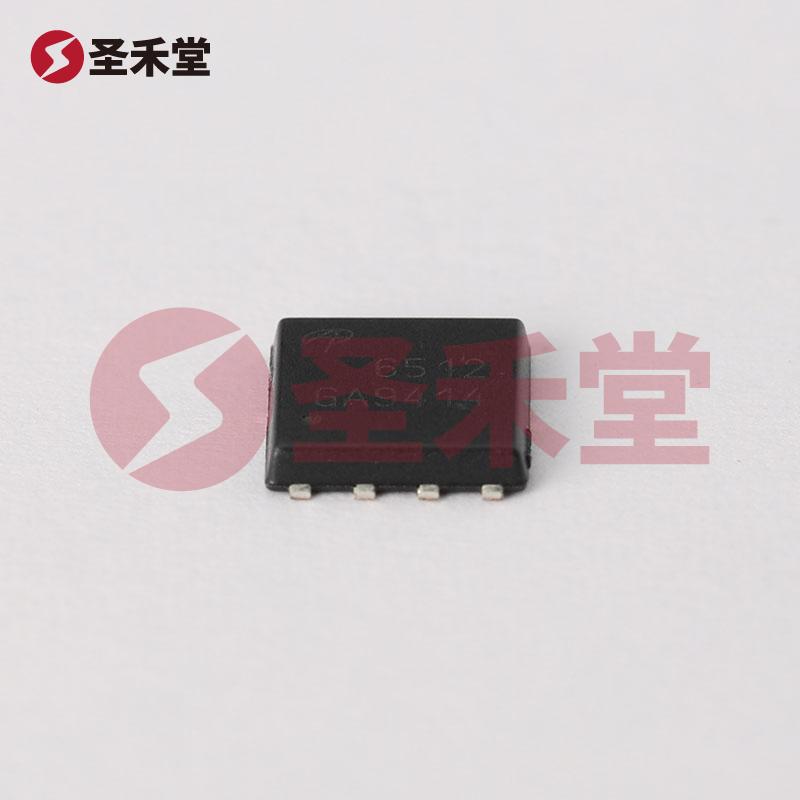

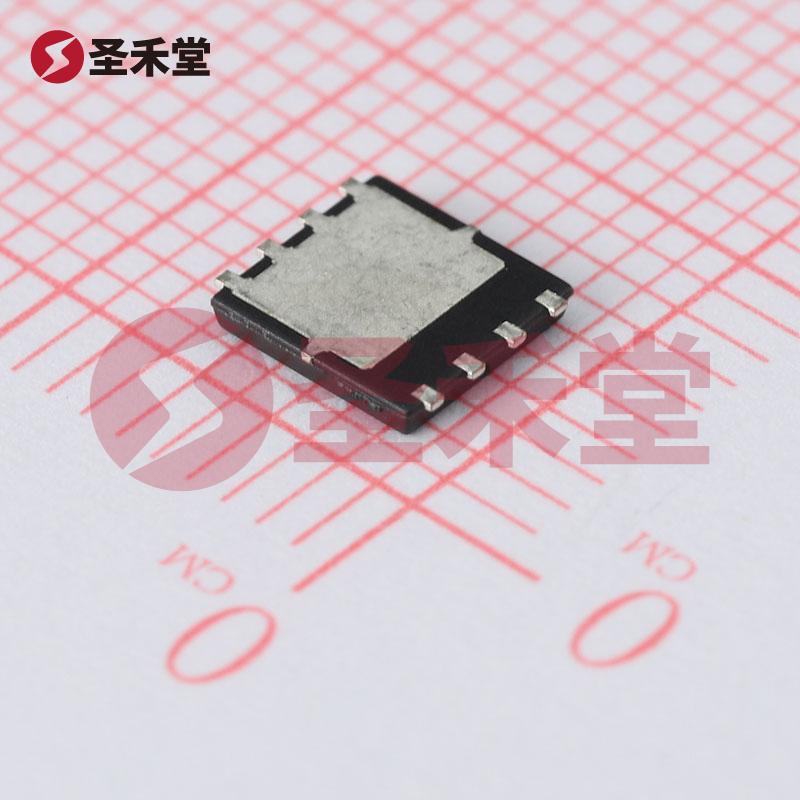

AON6512是一款高性能的N沟道场效应晶体管（MOSFET），专为电源管理和开关应用设计。其主要特性包括漏源电压（Vdss）为30V，支持高达54A的连续漏极电流，具备低导通电阻（Rds(on)）1.7mΩ @ 20A，10V的工作条件，以及优异的热管理能力（最大功率耗散为7.4W，环境温度Ta=25°C）。AON6512采用DFN-8封装，尺寸为5.2mm x 5.6mm，适合高密度的电路板布置。

技术参数

• 漏源电压（Vdss）: 30V
• 连续漏极电流（Id）: 54A @ 25°C
• 栅源极阈值电压: 2V @ 250µA
• 漏源导通电阻: 1.7mΩ @ 20A, 10V
• 最大功率耗散: 7.4W @ Ta=25°C
• 封装类型: DFN5x6-8L EP1
• 品牌: AOS

关键特性

1. 高效能：AON6512的低导通电阻使得其在进行高电流开关时能够有效减少功耗，提高整体转换效率。这对于要求高效率的现代电源管理系统特别重要，能够有效降低热量产生，从而提高系统的稳定性和耐用性。

2. 宽电压范围：30V的漏源电压使得AON6512适用于多种中高压应用，例如DC-DC转换器、同步整流和电机驱动等领域。该产品具有良好的抗压能力，适合在电压波动或高压环境下工作。

3. 高电流承载能力：54A的持续输出电流使得其适合于需要大电流负载的应用，如电池管理系统和高功率直流电机驱动。高电流承载能力不仅提高了设备的输出性能，还为设计提供了更大的灵活性。

4. 低热管理要求：由于其优越的功率耗散能力，AON6512能够在较高的负载条件下运作而无需复杂的热管理设计，这在空间有限的高密度电子应用中尤为重要。这减少了系统设计的复杂性和成本。

5. 先进的封装技术：采用DFN（双面引脚扁平封装）封装，AON6512不仅减小了占用空间，还通过优化的热路径设计提升了散热性能。此封装形式还支持自动化设备的高效生产，为客户提供了便捷的选择。

应用领域

AON6512广泛应用于众多领域，包括但不限于：

• 电源管理：在DC-DC转换器、AC-DC电源适配器等电源管理电路中，AON6512提供了高效的开关解决方案。
• 电机控制：可用于电动机驱动，以实现高效的功率转换和控制。
• 电池管理系统：在电动车辆和可再生能源储能系统中，提供高效的能量调度。
• 消费电子：如智能手机、平板电脑等，满足日益增长的能源效率需求。

结论

整体来看，AON6512 N沟道MOSFET以其卓越的电气性能、紧凑的封装形式和强大的应用适应性，在现代电子设计中成为了一个理想的选择。无论是在高电流、高电压应用的电源管理系统，还是在高效电机驱动和智能消费电子产品的设计中，AON6512都能以其优秀的性能和可靠性，为用户提供有价值的解决方案。随着电子技术的不断进步和市场需求的多样化，AON6512将继续承担重要的角色，推动电子设备向更高效、更智能的方向发展。
