SN74AHC32DR
SN74AHC32DR参数
| 安装类型 | 表面贴装型 | 逻辑电平 - 高 | 1.5V ~ 3.85V |
| 不同 V、最大 CL 时最大传播延迟 | 7.5ns @ 5V，50pF | 工作温度 | -40°C ~ 125°C |
| 电流 - 静态（最大值） | 2µA | 逻辑电平 - 低 | 0.5V ~ 1.65V |
| 电压 - 供电 | 2V ~ 5.5V | 输入数 | 2 |
| 逻辑类型 | 或门 | 电流 - 输出高、低 | 8mA，8mA |
| 电路数 | 4 |
SN74AHC32DR手册
SN74AHC32DR概述
SN74AHC32DR 产品概述
概述
SN74AHC32DR是一款由德州仪器（TI）生产的高性能四通道或门（OR Gate）集成电路，采用14-SOIC封装，专为各种数字电路应用设计。该器件能够在2V至5.5V的宽幅电压范围内工作，适合于多个逻辑应用场合，包括数字信号处理、数据传输、计算机接口等。
主要特点
逻辑功能： SN74AHC32DR包含四个独立的二输入或门。每一个或门能够在其输入端接收两个逻辑信号，并输出一个逻辑高电平或低电平，这使得该器件能够在需要整合多个信号时发挥重要作用。
供电电压范围： 该器件的供电电压范围广泛，从2V到5.5V，使其具备较强的兼容性，能够适应不同工作的电源环境。
逻辑电平输入特点：
- 逻辑高电平范围：1.5V到3.85V
- 逻辑低电平范围：0.5V到1.65V
这样的设计确保了器件可以与不同逻辑系列的设备进行良好的兼容。
传播延迟和电流特性： SN74AHC32DR在5V供电和50pF负载条件下，最大传播延迟仅为7.5ns，表现出了非常快的工作速度。在高电平和低电平输出时，电流负载可达8mA，确保了在各种负载条件下均能稳定工作。
静态电流消耗： 器件在静态状态下的最大电流消耗为2µA，这一特性使得它非常适合于低功耗的应用，特别是在要求电池续航的移动设备中尤为重要。
工作温度范围： 该产品能够在-40°C至125°C的广泛温度范围内稳定工作，这使其适用于各种工业应用环境，以及要求高可靠性的汽车和航天领域。
应用领域
SN74AHC32DR 在多个领域都有着广泛的应用：
通信设备：可用于信号选择器和数据路由器中，通过多个输入信号的处理实现信息的有效传递。
计算机系统：适合用于处理器和外设之间的逻辑信号接口，提高数据传输效率。
消费电子：在电视机、音响等家电产品中，利用或门进行信号整合，以控制不同功能的开关。
工业自动化：可用于各类控制系统，实现对不同传感器和执行器的有效管理。
汽车电子：在车载计算机、智能驾驶系统等高温应用环境中，利用其广泛的工作温度范围进行逻辑处理。
封装和安装

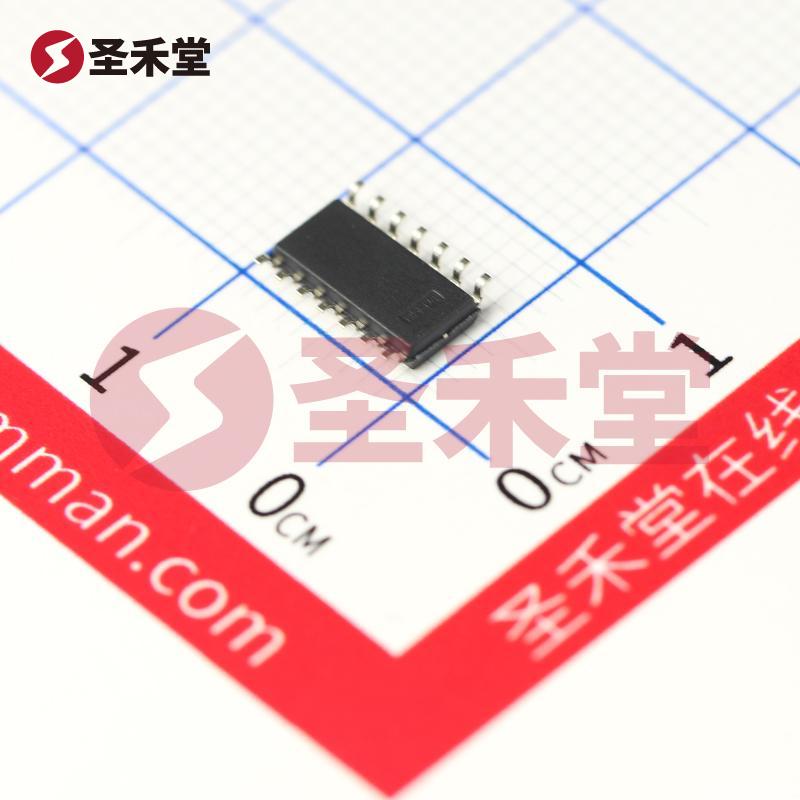

SN74AHC32DR采用14-SOIC封装，适合表面贴装（SMD）技术，是现代电子设备中非常常见的一种封装形式。这种设计不仅减小了封装尺寸，还方便了自动化生产线的贴装工序，提高了生产效率。
总结
SN74AHC32DR是一个功能强大的四通道或门IC，凭借其宽广的供电电压，快速的传播延迟以及极低的静态电流消耗，成为各种数字电路设计中不可或缺的元件之一。无论是在通信、计算机、消费电子还是工业自动化领域，SN74AHC32DR都能提供可靠、高效的逻辑控制解决方案。无论是在高性能计算，还是低功耗的逻辑电路应用中，SN74AHC32DR都表现出了卓越的性能，期待在未来的产品开发中发挥更大作用。
