HC32L130J8TA-LQ48

产品概述：HC32L130J8TA-LQ48

一、基本信息

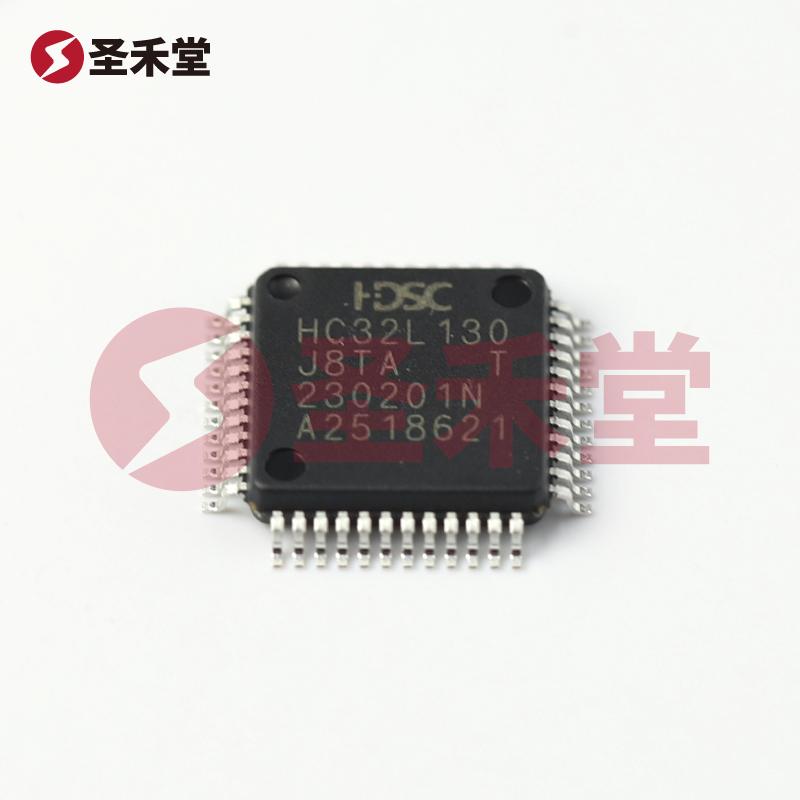

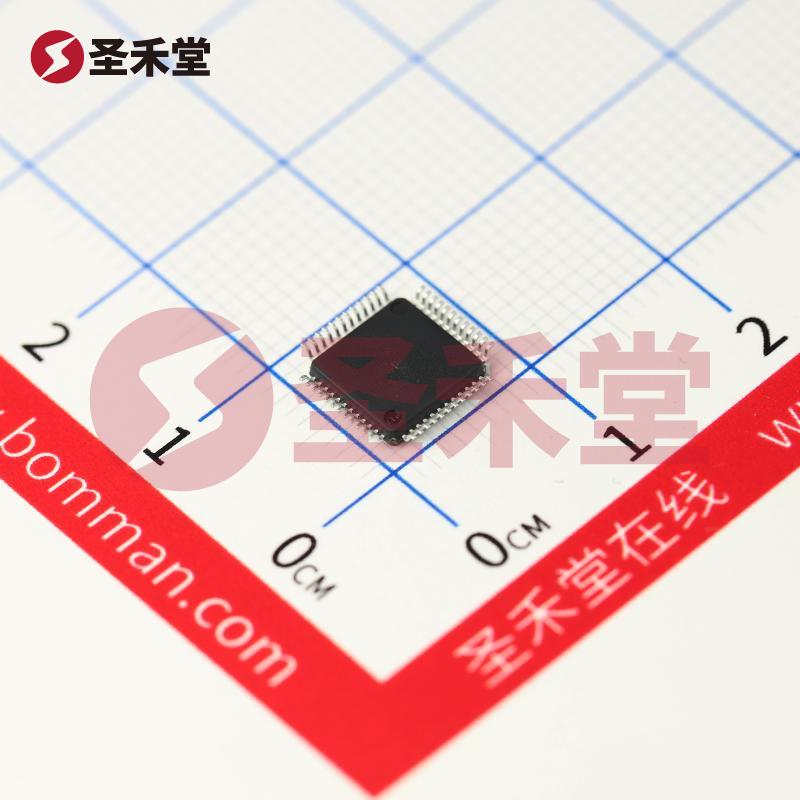

HC32L130J8TA-LQ48是一款基于ARM Cortex-M0内核的单片机（MCU），属于小华（XHSC）品牌。该产品采用LQFP-48封装，尺寸为7mm x 7mm，适合于各种嵌入式应用。该MCU不仅拥有8KB的SRAM和64KB的闪存，满足一般嵌入式应用的存储需求，同时还凭借其低功耗特性，在移动设备和物联网应用中表现出色。

二、内核与性能

HC32L130J8TA-LQ48采用ARM Cortex-M0内核，最高主频达到32MHz。Cortex-M0是一款32位处理器，具备高性能和低功耗的特点，适合需要高效处理能力和实时响应的应用场景。该内核支持多种低功耗模式，以延长电池寿命，适用于便携用户设备领域。

三、存储规格

该MCU集成了8KB的SRAM和64KB的闪存。闪存用于存储应用程序代码及数据，而SRAM则用于运行时数据存储。这样的存储配置使得HC32L130J8TA-LQ48能够在没有外部存储器的情况下，运行相对复杂的应用，适合于数据采集、控制及通信等领域。

四、外设功能

HC32L130J8TA-LQ48提供丰富的外设接口，支持多种通信协议，包括UART、SPI、I2C等，能够与多种其他设备进行交互。此外，它还内置多个通用输入输出口（GPIO），支持中断功能，便于快速响应外部事件。此外，产品内还集成了10位ADC，满足对模拟信号的采集需求，使得该MCU在传感器数据监控方面表现出色。

五、低功耗特性

HC32L130J8TA-LQ48的设计优化了功耗，在待机模式下，功耗极低，使其特别适合于电池供电的设备。低功耗的特性帮助延长了设备的工作时间，对于物联网产品的实用性与经济性有着显著的提升。

六、应用场景

得益于其强大的性能和低功耗特性，HC32L130J8TA-LQ48广泛应用于各类嵌入式系统中，例如：

1. 物联网器件：由于支持多种通信协议和低功耗设计，使其非常适合于智能家居、环境监测等应用。
2. 工业控制：集成的GPIO与ADC接口能够高效处理工业仪器和设备的控制与监控。
3. 消费电子产品：小型化的封装以及低功耗特性，使其适合在可穿戴设备和便携式电子产品中应用。
4. 智能仪表：具备多功能的ADC和通信能力，可用于数据采集与传输，提高仪表的智能化程度。

七、总结

HC32L130J8TA-LQ48是一款功能强大且高度集成的微控制器，具备多种外设接口以及低功耗设计，适用于各类嵌入式应用。无论是在消费电子领域、物联网应用还是工业控制中，该MCU都能够提供出色的性能与可靠性，推动产品的智能化和高效化。对于开发者而言，该MCU的易用性以及广泛的兼容性，使得其成为一个值得考虑的解决方案。
