VS-E5PH6006L-N3

产品概述：VS-E5PH6006L-N3 通用二极管

一、产品简介

VS-E5PH6006L-N3 是一款由维世（VISHAY）公司生产的高性能通用二极管，具有出色的电气特性和优异的热管理能力。该器件专为工业应用、开关电源、整流电路和电机驱动等场景设计，能够在严苛条件下表现出色，为用户提供可靠的解决方案。

二、关键参数

1. 反向电压（VR）： 600V
2. 正向电流（IF）： 60A
3. 正向压降（VF）： 1.4V @ 60A
4. 封装类型： TO-247AD-2
5. 最大结温： 150°C

该二极管能够承受高达600V的反向电压，这使其在高压应用中非常理想。同时，其最高正向电流可达60A，适用于大电流的整流和开关应用。同时，1.4V的正向压降在当前行业中表现相当优秀，能够有效减少能量损耗，提高系统的整体效率。

三、封装与热管理

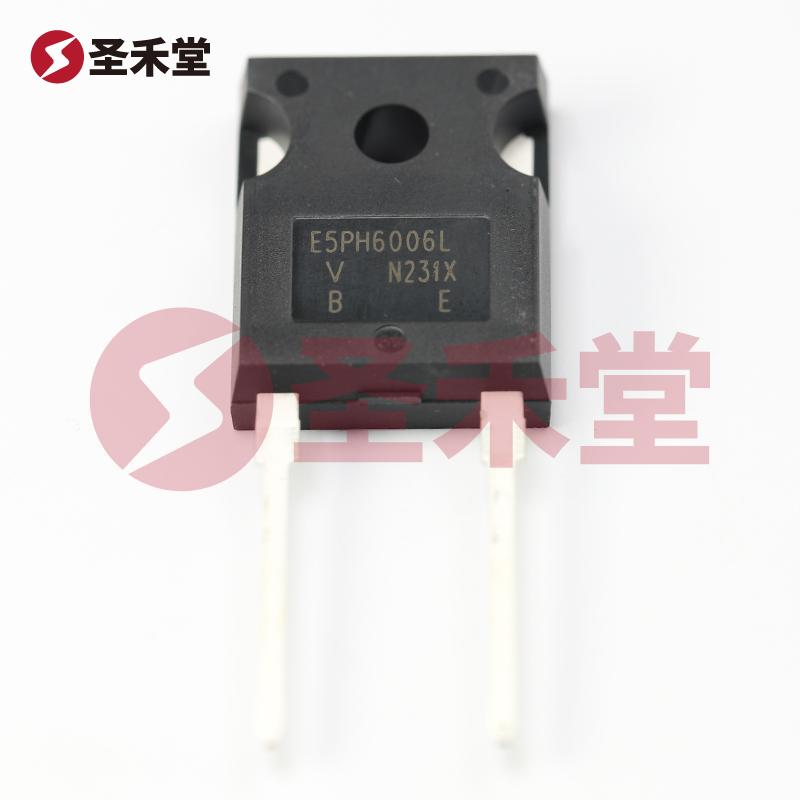

VS-E5PH6006L-N3 采用 TO-247AD-2 封装，这种封装不仅提供良好的电气连接，而且在热管理方面表现优异。TO-247封装设计使得器件在散热时能够更加高效，尤其适合高功率应用。同时，该封装也支持热沉的安装，以进一步增强散热性能，确保器件在负载下稳定工作。

四、应用领域

该二极管在多个领域中均有广泛的应用：

• 开关电源： 由于其高反向电压和正向电流能力，非常适合用于开关电源的整流段，能够提供高效的功率转换。
• 电机驱动： 在电机控制电路中，VS-E5PH6006L-N3 可以有效地处理高电流，为电机提供必要的启动和运行电流，同时防止逆向电流的影响。
• 焊接电源： 在瞬时高负载的焊接设备中，稳定的整流能力尤为重要，该二极管能够满足这些要求。
• 电池充电： 适用于大功率电池充电器，能够保证充电过程中有效的电流控制与能量传输。

五、性能优势

1. 低正向压降： 1.4V 的正向压降使得该二极管在高电流工作时能量损耗降到最低，提高了效率。
2. 高可靠性与稳定性： 维世作为电子元器件的领先品牌，产品一致性高，可靠性强，适合各种严苛的工业环境。
3. 快速恢复特性： 产品具有良好的恢复特性，能够在高频应用中保持稳定表现，有效减少开关损耗。

六、总结

VS-E5PH6006L-N3 是一款具有出色性能和高可靠性的通用二极管，凭借其优异的反向电压和正向电流能力，适用于广泛的工业和商业应用。高效的散热设计和较低的正向压降，使得该器件在各种复杂电路中都是理想的选择。无论是在高压开关电源、焊接设备还是电机驱动中，VS-E5PH6006L-N3 都能够提供可靠的电气性能和卓越的效率。
