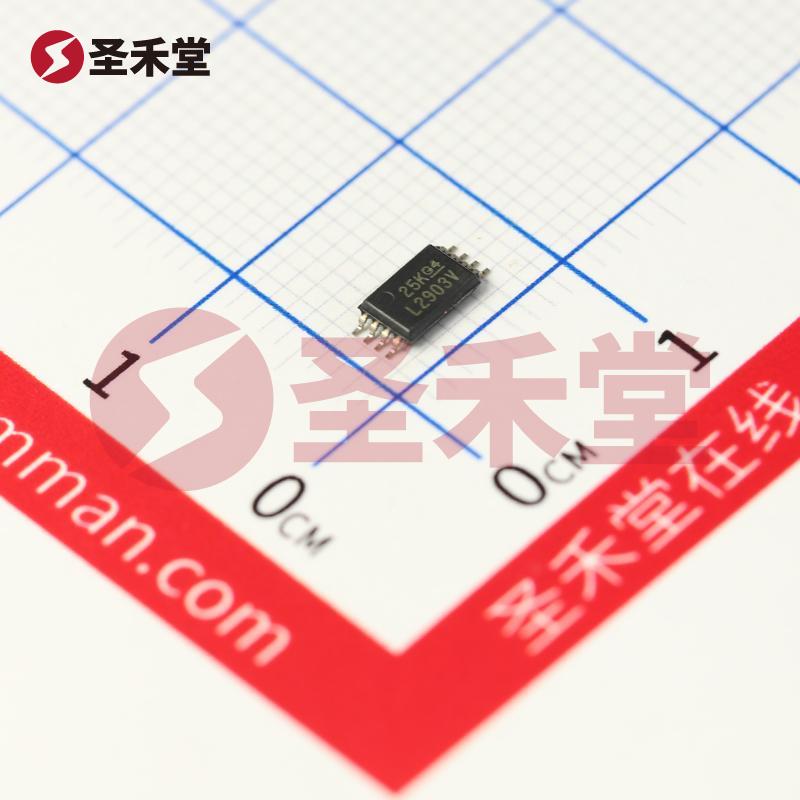

LM2903VQPWR
LM2903VQPWR参数
| 类型 | 差分 | 元件数 | 2 |
| 输出类型 | CMOS，MOS，开路漏极，TTL | 电压 - 供电，单/双 (±) | 2V ~ 36V，±1V ~ 18V |
| 电压 - 输入补偿（最大值） | 7mV @ 5V | 电流 - 输入偏置（最大值） | 0.25µA @ 5V |
| 电流 - 输出（典型值） | 20mA | 电流 - 静态（最大值） | 2.5mA |
| 工作温度 | -40°C ~ 125°C | 封装/外壳 | 8-TSSOP（0.173"，4.40mm 宽） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | 8-TSSOP |
LM2903VQPWR手册
LM2903VQPWR概述
LM2903VQPWR 产品概述
一、产品概述
LM2903VQPWR 是德州仪器（Texas Instruments）推出的一款双路差分比较器。由于其较宽的电源电压范围、低输入偏置电流和低输入补偿电压，LM2903VQPWR 非常适合于多种应用场景，如信号调理、数据采集系统、阈值检测以及电压监控等。
二、主要特性
输入参数:
- 本产品具备两个独立的差分输入通道，这使得用户可以在同一芯片上实现多通道信号处理。
- 在5V工作条件下，输入补偿电压的最大值为7mV，输入偏置电流的最大值为0.25µA，体现了其在精密应用中的优势。
输出类型:
- LM2903VQPWR 可以输出CMOS、MOS、开路漏极以及TTL逻辑信号，满足不同电路设计的需求。
电源电压范围:
- 该器件支持2V至36V的单电源供电方案，以及±1V至±18V的双电源供电方案，适用的电源范围广泛，为设计提供了灵活性。
电流特性:
- 输出电流典型值可达20mA，静态电流最大值为2.5mA，确保了在不同负载下的良好性能表现。
温度范围:
- LM2903VQPWR的工作温度范围为-40°C至125°C，符合汽车和工业设备的严苛工作环境要求，拓宽了应用范围。
封装类型:
- 采用8-TSSOP表面贴装型封装，封装尺寸为0.173"（4.40mm宽），使得该器件适合于需要节省空间的小型电路板设计。
三、应用领域
LM2903VQPWR 的广泛应用使其成为许多电子设计中的关键组件。以下是部分主要应用领域：
信号处理: LM2903VQPWR 常用于电压比较和信号切换应用，可以用于比较输入信号的电平，进而控制其他电子设备的工作状态。
电压监测: 在电池管理系统和电源监控应用中，LM2903VQPWR 可以监测电源电压和电池电压，识别过压和欠压状态，确保系统的安全运行。
数据采集: 在数字系统中，与ADC配合使用时，该比较器能够产生合适的电压阈值来确保数据的准确采集。
汽车电子: 由于其宽广的工作温度范围和稳健的性能，该器件在汽车电子设备中得到了广泛的应用，如发动机控制单元、气囊系统等。
四、设计考虑
在使用LM2903VQPWR时，设计人员应注意以下几点：
供电设计: 确保所选供电范围适合特定应用，以避免器件损坏或功能障碍。
输入电平: 输入信号需控制在指定范围内，以防器件工作不稳定。
PCB布局: 在设计PCB时，考虑信号完整性和接地系统的优化，确保比较器的高性能输出。
散热管理: 在高温或高功率条件下工作，需留意散热问题，避免器件过热影响性能。
五、结论
作为一款具有出色性能的双路差分比较器，LM2903VQPWR 在工业、汽车和消费类电子产品中展现出良好的应用潜力。其灵活的输出选项、宽广的供电电压范围及高可靠性的工作温度，使其成为电子工程师在设计快速、精确电路时的重要选择。结合简约的TSSOP封装和优越的电气特性，LM2903VQPWR 无疑将为多种高要求应用提供理想的解决方案。
