MMBT2222A

MMBT2222A 产品概述

一、产品简介

MMBT2222A是一款高性能的NPN三极管，广泛应用于各种电子电路中，特别是在低功耗和中等功率的应用场合。这款三极管具有良好的开关特性和线性特性，能够有效满足多种不同的电路要求。其封装形式为SOT-23，这种小型封装设计使其适合于空间要求严格的现代电子设备，如便携式电子产品、消费电子、工业控制等方面的应用。

二、规格参数

• 类型：NPN三极管
• 最大功率：300 mW
• 最大电压：40 V
• 最大电流：600 mA

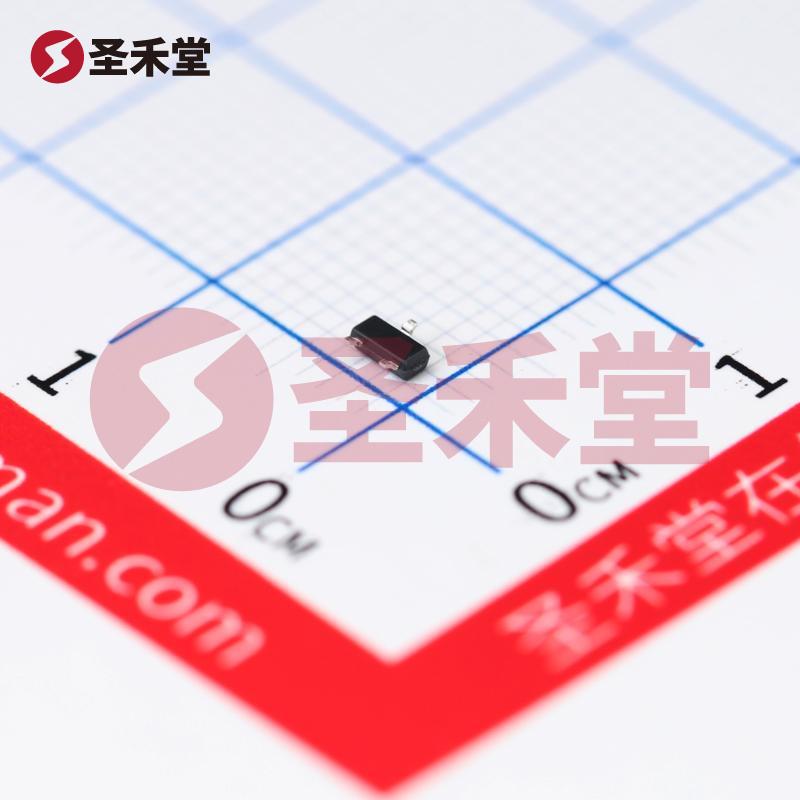

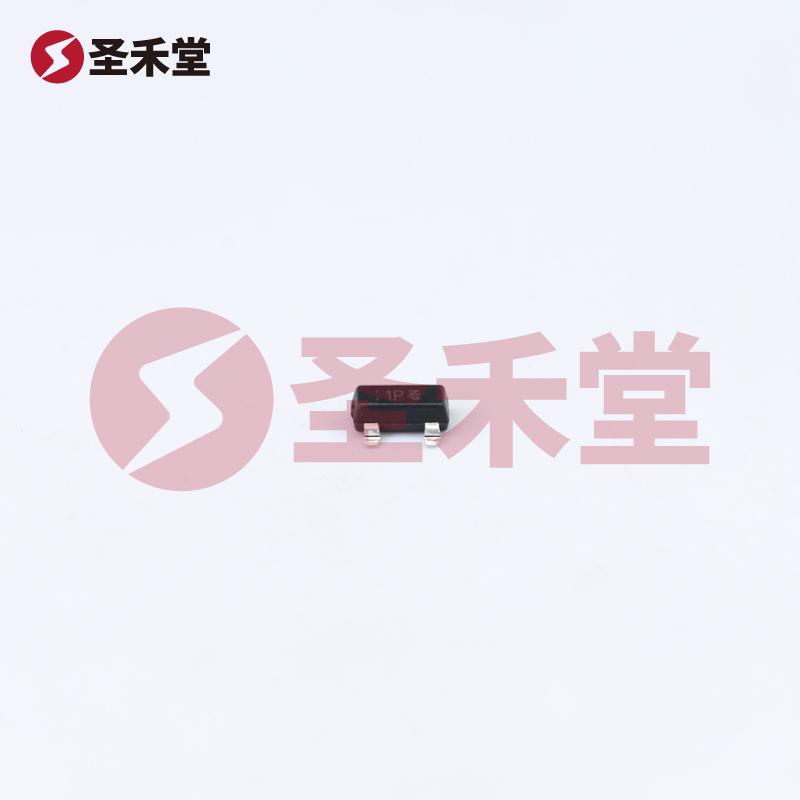

• 封装：SOT-23
• 工作温度范围：-55°C 至 +150°C

三、电气特性

MMBT2222A的电气特性使其在多种应用场景中表现出色。以下是一些关键参数：

1. 电流增益 (h_FE)：在不同的工作条件下，MMBT2222A的直流电流增益范围通常在100到300之间，意味着它可以将输入信号有效放大，适用于信号放大、开关控制等场合。

2. 截止频率 (f_T)：该器件在高频开关应用中也有较好的性能，截止频率一般在250 MHz左右，这使其能够满足高频应用的需求。

3. 最低集电极电压 (V_CE(sat))：在饱和状态下，集电极-发射极电压通常低于0.3 V，减少了功耗并提高了整体效率。

四、应用领域

MMBT2222A由于其优异的特性和适应性，广泛应用于多个领域，包括但不限于：

1. 信号放大：常用于音频放大、射频放大器等，能够有效提升微弱信号的强度。

2. 开关电路：适用于继电器驱动、LED驱动等开关用途。在开关状态下，MMBT2222A可在极短的时间内完成导通和断开操作。

3. 电流控制：该三极管可作为电流调节元件，帮助调节负载的工作状态与电流流向。

4. 振荡器电路：MMBT2222A可用于振荡器和时钟电路，在集成电路设计中发挥关键作用。

5. 用于电源管理：在充电电路和电源转换器方面，MMBT2222A可以用作功率控制和管理的核心构件，有效提高电源的稳定性和效率。

五、使用注意事项

在使用MMBT2222A时，应注意以下几个方面：

1. 散热管理：尽管其额定功率为300 mW，实际应用中应确保良好的散热设计，避免过热影响性能和寿命。

2. 极性接线：务必注意NPN类型的极性连接，确保集电极、基极和发射极正确连接，以防止损坏元器件。

3. 最大参数限制：在电路设计中，应遵循最大额定值，不应超过最大电流、最大电压等规格，以免导致元器件失效。

六、总结

MMBT2222A作为一种高效、可靠的NPN三极管，以其小巧的SOT-23封装和卓越的电性能，成为电子设计工程师首选的元器件之一。无论是在信号放大、开关控制还是电源管理等多种应用场合，都展示了其出色的性能及广泛的适用性。随着电子技术的发展，MMBT2222A仍将在未来多种创新应用中发挥重要作用。
