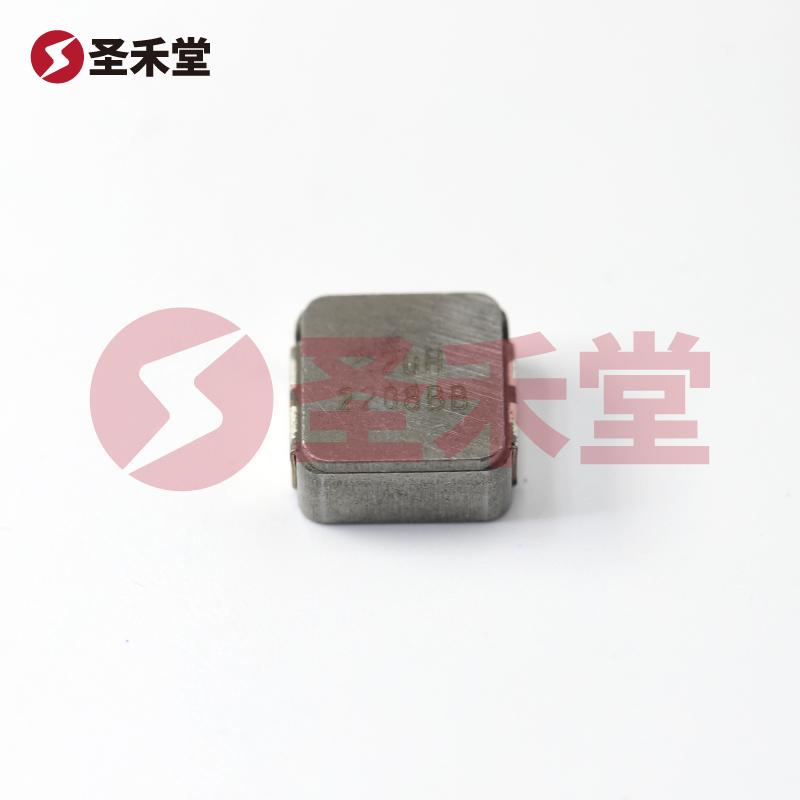

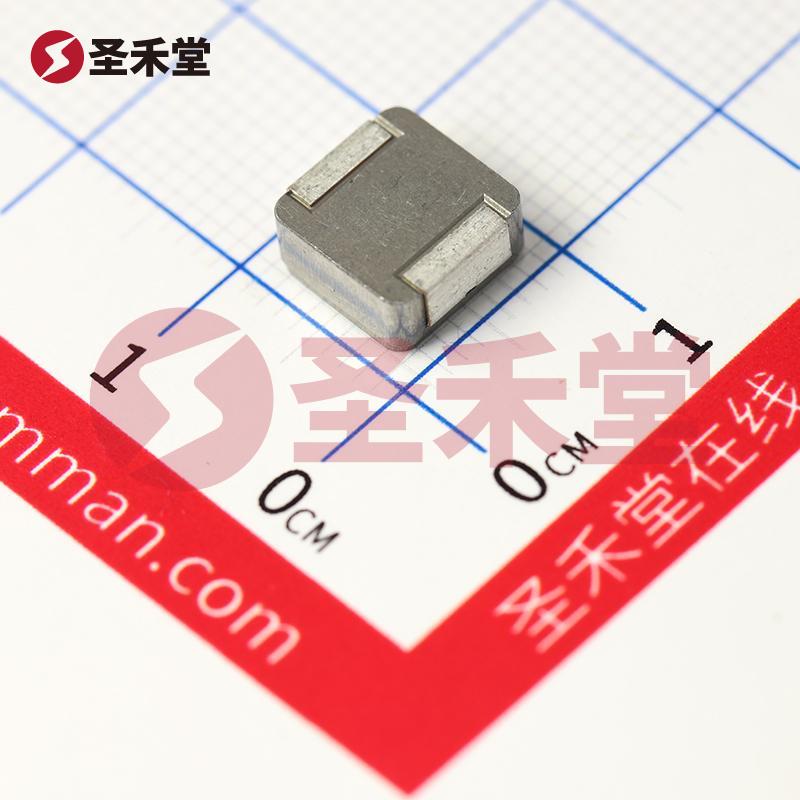

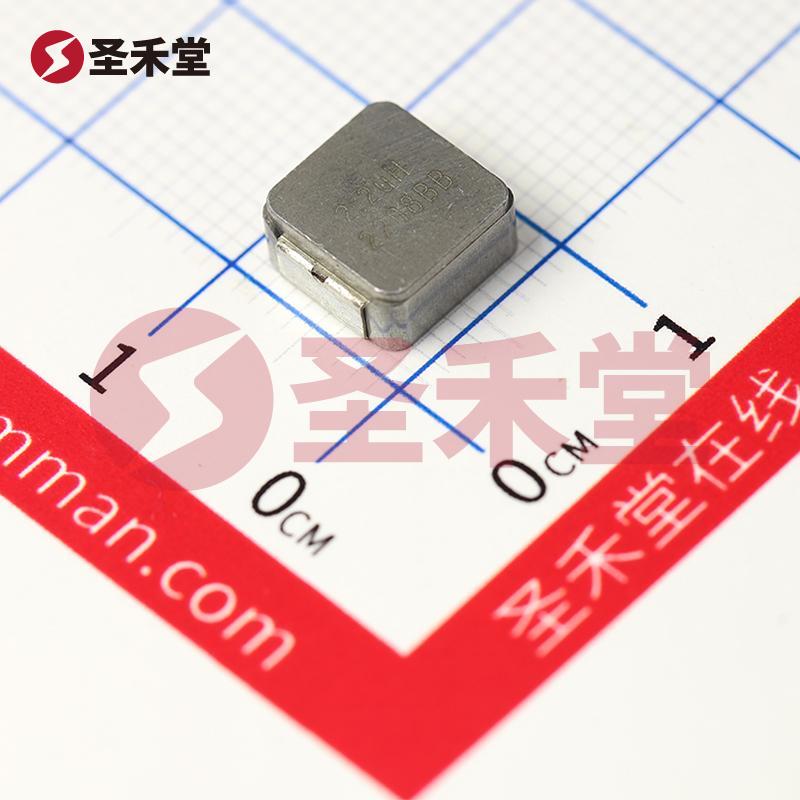

IHLP3232DZER2R2M01

IHLP3232DZER2R2M01 产品概述

IHLP3232DZER2R2M01 是由全球知名电子元器件制造商VISHAY（威世）提供的高性能功率电感，专为满足现代电子产品对电感器的高需求而设计。该电感器的广泛应用包括电源管理、电机驱动、DC-DC转换器及其他需要高效率和低损耗的电路，具有良好的性能和可靠性。

基本参数

1. 电感值: 2.2µH

   • 在稳定工作条件下，IHLP3232DZER2R2M01 提供2.2μH的电感值，适合应用于电流滤波、电流传输及功率转换场景。

2. 容差: ±20%

   • 该产品具备一定的容差，便于在实际应用中的灵活性，适应不同的电路要求。

3. 额定电流: 10.5A

   • 该电感能够承受最大10.5A的额定电流，确保在高负载条件下稳定运行，适合高功率应用。

4. 饱和电流: 23A

   • 此电感的饱和电流高达23A，说明该产品在瞬间负载瞬态时具有良好的稳定性，不易进入饱和状态。

5. 电流DC电阻: 13.7毫欧最大

   • 低的直流电阻 (DCR) 设计使得IHLP3232DZER2R2M01 在运行过程中损耗最低，确保高效率的能源传输。

6. 工作频率: 自谐振频率为33MHz

   • 该产品具备较高的自谐振频率，适用于高频电路，有助于提升高频性能和减少信号衰减。

7. 工作温度范围: -55°C至125°C

   • 广泛的工作温度范围使得IHLP3232DZER2R2M01能够在极端环境条件下保持稳定运行，适合多种工业应用。

8. 安装类型: 表面贴装型 (SMD)

   • 尺寸为8.6mm x 8.18mm，薄型设计增强了PCB布线的灵活性，适用于空间受限的应用场合。

9. 封装: 3232 (8282 metric)

   • 封装类型符合行业标准，确保与各种PCB基板良好的兼容。

产品特性

• 屏蔽设计: IHLP3232DZER2R2M01 采用屏蔽设计，有助于减少电磁干扰，提升整体电路性能，保证信号的完整性。
• 非标准封装: 此外，该电感的非标准封装设计提供了更大的布局灵活性，能够适应各种复杂电路需求。

应用领域

IHLP3232DZER2R2M01广泛应用于如下领域：

• DC-DC转换器: 在开关电源和降压转换器中，有效提供稳压输出。
• 电源滤波器: 适用于各种电源线滤波应用，降低高频噪声，提高系统稳定性。
• 电机驱动: 在电机控制和驱动电路中，提供必要的电感支持，以满足动态负载需求。

总结

综上所述，IHLP3232DZER2R2M01是针对当今高性能电力供应需求所设计的理想选择。凭借出色的电感特性、低直流电阻、高饱和电流及宽广的工作温度，IHLP3232DZER2R2M01能够满足多种应用场景的要求，同时保障电路的高效性和稳定性。无论您是在寻找电源管理解决方案，还是在开发高效的电路系统，该产品都值得考虑。
