功能 | 升压,降压,升压/降压 | 输出配置 | 正或负 |
拓扑 | 降压,升压,降压升压 | 输出类型 | 可调式 |
输出数 | 1 | 电压 - 输入(最小值) | 4.5V |
电压 - 输入(最大值) | 40V | 电压 - 输出(最小值/固定) | 1.23V |
电压 - 输出(最大值) | 37V | 电流 - 输出 | 3A |
频率 - 开关 | 150kHz | 同步整流器 | 无 |
工作温度 | -40°C ~ 125°C (TJ) | 安装类型 | 表面贴装型 |

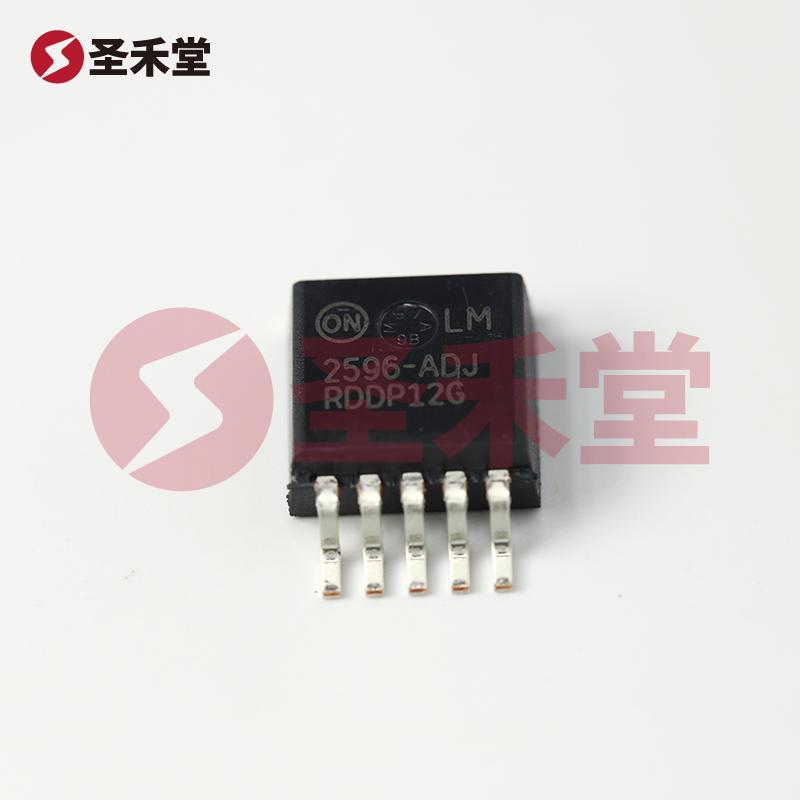

封装/外壳 | TO-263-6,D²Pak(5 引线 + 接片),TO-263BA | 供应商器件封装 | D2PAK-5 |
引言
LM2596DSADJR4G是一款高效的DC-DC电源转换芯片,专为宽范围输入和输出电压设计,具有出色的性能和高度的集成度,是现代电子设备和电源管理系统中的理想选择。作为安森美(ON Semiconductor)推出的产品之一,这款芯片在工业、通信、消费电子和汽车等领域的电源管理应用中广泛使用。
功能与特点
LM2596DSADJR4G具备升压、降压及升压/降压功能,能够满足多种电源转换需求。该芯片支持的输入电压范围为4.5V至40V,输出电压范围可调,从最低的1.23V到最高的37V,提供了灵活的应用场景适应能力。其最大输出电流为3A,能够满足大多数中小功率负载的需求。
这款芯片的工作频率高达150kHz,使得其在转换效率和电气性能之间取得了良好的平衡。尽管采用了开关电源设计,LM2596DSADJR4G依旧确保了较低的电源噪声,适合对电源质量有较高要求的应用。此外,芯片的工作温度范围从-40°C到125°C,确保在严酷环境下依然能够稳定运行。
电路拓扑与安装
LM2596DSADJR4G支持降压(Buck)、升压(Boost)以及降压升压(Buck-Boost)拓扑结构,设计灵活。而且,该芯片采用了表面贴装式(SMT)安装方式,拥有多种封装选项,包括D2PAK-5、TO-263-6和TO-263BA,方便客户在不同的电路板设计中使用。这种灵活的封装设计不仅有助于节省空间,还能提高电路的散热效率,有助于提升整体系统的可靠性。
应用领域
LM2596DSADJR4G在很多应用场景中展现出其优越的性能,以下是一些典型的应用领域:
性能指标与优势
LM2596DSADJR4G的高效能使其在众多竞争产品中脱颖而出。其电源转换效率高,通常可达75%至90%,极大地降低了功耗和热损耗,这对于便携式和长时间运行的设备尤其重要。此外,该芯片内置的保护电路,如过温保护、过压保护和短路保护,让用户在设计电源系统时更加安心和可靠。
总结
总的来说,LM2596DSADJR4G是一款极具竞争力的DC-DC电源转换芯片,凭借其宽输入输出电压范围、高效率和多种拓扑结构的支持,将大大丰富电源管理设计的灵活性。无论在何种应用场景中,LM2596DSADJR4G都能平稳地提供所需的电源,为现代电子产品的发展提供强有力的支持。选择LM2596DSADJR4G,就是选择高效、可靠与安全并存的电源解决方案。
