74LVCE1G04W5-7

产品概述：74LVCE1G04W5-7 反相器 IC

简介

74LVCE1G04W5-7 是一种高性能的单通道反相器，采用先进的 SOT-25 表面贴装封装，由美台半导体公司（DIODES）出品。该器件专为需要低功耗和高速度的电子电路设计而生，适合广泛的应用，例如数字信号处理、逻辑电路以及其他需要信号反相的系统。

主要特点

1. 逻辑电平和电压范围：

   • 该反相器的逻辑电平在高电平时为 1.7V ~ 2V，低电平在 0.7V ~ 0.8V，适合在不同的电压范围内工作。
   • 反相器的供电电压范围为 1.4V ~ 5.5V，使其在多个系统中具有良好的兼容性。

2. 传输延迟：

   • 在 5V 电压和 50pF 负载条件下，最大传播延迟仅为 3.3ns。这使得 74LVCE1G04W5-7 非常适用于高频率的数字应用，确保信号的快速反相和传输。

3. 低静态功耗：

   • 该反相器最大静态电流仅为 10µA，表现出优异的低功耗特性，符合现代电子设备对能效的要求，特别是在电池供电的便携设备中。

4. 输出电流能力：

   • 74LVCE1G04W5-7 能够提供高达 32mA 的输出电流，适合驱动负载并能够在必需时提供必要的电流强度。

5. 广泛的工作温度范围：

   • 器件的工作温度范围为 -40°C 至 85°C，确保在恶劣环境条件下的稳定性和可靠性，适合汽车电子、工业控制和消费类电子等多种应用场景。

6. 逻辑类型：

   • 作为反相器，74LVCE1G04W5-7 能够实现信号的反相输出，即当输入为高电平时，输出将为低电平；反之亦然。此特性在数字电路中非常常见，常用于信号转换和逻辑电路设计。

7. 封装：

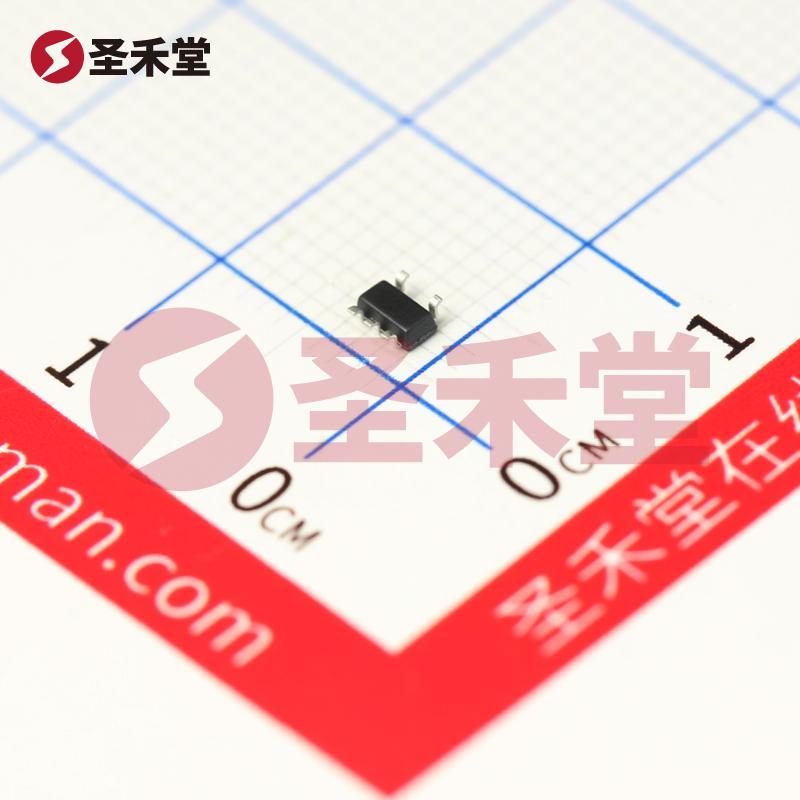

   • SOT-25 封装小巧且适合表面贴装，方便在紧凑的电路板上进行安装。这种封装有助于降低电子设备的总尺寸，同时提供良好的热散逸性能。

应用领域

74LVCE1G04W5-7 反相器广泛应用于各种数字电路和信号处理系统中，具体包括但不限于：

• 汽车电子：用于安全、信息和娱乐系统中的逻辑控制。
• 工业自动化：在传感器、控制系统和监测设备中进行信号处理。
• 消费类电子：在电池供电的便携设备、家用电器和计算机外围设备中应用，要求低功耗和高效率。
• 通信设备：用于网络传输、数据采集和信号调理。

总结

74LVCE1G04W5-7 是一款高效、低功耗的单通道反相器，凭借其宽广的工作电压范围、低静态电流、高输出能力和优越的温度耐受性，成为了工程师和设计师在多种高技术领域中的理想选择。无论是在严格要求的工业环境，还是在对功耗敏感的便携设备中，该器件都能体现出卓越的性能。
