74AUP2G06FZ4-7
74AUP2G06FZ4-7参数
| 特性 | 开路漏极 | 安装类型 | 表面贴装型 |
| 逻辑电平 - 高 | 1.6V ~ 2V | 不同 V、最大 CL 时最大传播延迟 | 10.6ns @ 3.3V，30pF |
| 工作温度 | -40°C ~ 125°C | 电流 - 静态（最大值） | 500nA |
| 逻辑电平 - 低 | 0.7V ~ 0.9V | 电压 - 供电 | 0.8V ~ 3.6V |
| 输入数 | 2 | 逻辑类型 | 反相器 |
| 电流 - 输出高、低 | -，4mA | 电路数 | 2 |
74AUP2G06FZ4-7手册
74AUP2G06FZ4-7概述

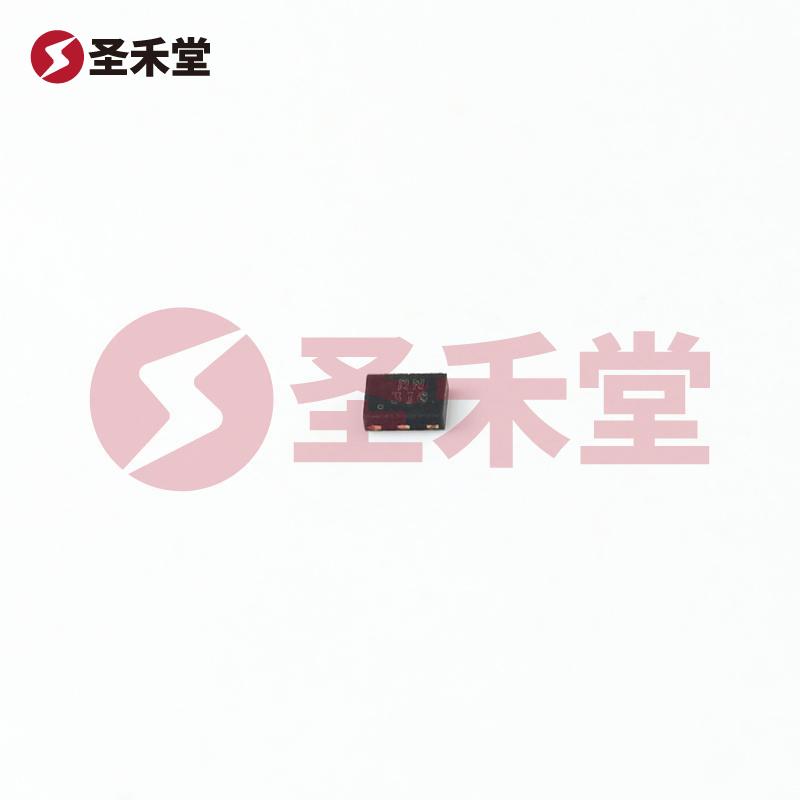

产品概述：74AUP2G06FZ4-7 开路漏极双通道反相器
一、基本信息
74AUP2G06FZ4-7 是一款由DIODES (美台)生产的开路漏极双通道反相器，采用X2-DFN1410-6封装类型。该器件具有优异的电气特性和可靠的工作温度范围，适用于低功耗应用场景，如便携式设备、传感器控制和各种低电压逻辑电路。
二、主要特点
逻辑类型： 该器件是一个开路漏极反相器，提供了反相的逻辑输出，可以将输入信号反转。相对于传统的反相器，开路漏极电路允许用户灵活选择输出逻辑电平，并且在不需要驱动负载时消耗的功率最低。
输入数和输出能力：74AUP2G06FZ4-7配备2个输入通道，能够支持多种逻辑操作。每个输出通道能够提供高达4mA的电流驱动能力，适用于连接LED等小功率负载。
宽工作电压范围：该器件支持从0.8V到3.6V的电源电压，能够适应多种电源设计需求，确保在较低电压下稳定工作，保障系统的低功耗优势。
逻辑电平范围：逻辑高电平为1.6V至2V，而逻辑低电平为0.7V至0.9V，为实现各种逻辑兼容性提供了很好的基础，尤其适合于现代低电压数字电路的程序设计。
工作温度范围：74AUP2G06FZ4-7的工作温度范围从-40°C到125°C，使其适应各种严苛环境，特别适合于工业、汽车和其他高温应用。
传播延迟：在3.3V工作电压和30pF的负载电容下，该器件的最大传播延迟为10.6ns，适合高速逻辑电路，能够满足随时变化的数字信号条件。
超低静态电流：在休眠状态下的静态电流最大仅为500nA，确保了产品在待机状态下的低功耗特性，非常适合于电池供电或环保设计。
三、应用场景
由于其卓越的性能和灵活的电源需求，74AUP2G06FZ4-7适用于多种应用场景，包括：
- 移动设备和可穿戴技术：在这些领域，低功耗和小型化是设计的重要考量，该器件完美符合这些需求。
- 传感器应用：其低电平和宽温度范围使其成为微型传感器的理想选择，尤其在环境传感和健康监测设备中。
- 逻辑电路设计：可以在多种数字电路中作为基础的逻辑功能模块使用。
- 汽车电子产品：广泛适用于汽车中的电子控制单元和信号处理中，特别是在应对高温和恶劣工作条件时表现稳定。
四、总结
74AUP2G06FZ4-7 是一款综合性能优秀的开路漏极反相器，其设计考虑到了现代电子设备对低功耗和高效能的需求。凭借其宽广的电压和温度范围，超低静态电流以及出色的延迟时间，它在多种应用中提供了灵活性和可靠性。这使得它不仅可以满足工程师对电路性能的高要求，也为新一代电子产品的设计提供了更多可能性。
