SMAJ8.0A-13-F

SMAJ8.0A-13-F 产品概述

产品简介 SMAJ8.0A-13-F是一款高性能的瞬态电压抑制器（TVS 二极管），由DIODES公司生产，采用SMA封装。该器件被广泛应用于电源保护和信号线保护，以防止由瞬态电压或电涌引发的电路损坏。这款二极管具有高击穿电压和强劲的瞬态电流承受能力，是电气系统的重要保护元件。

基本参数

• 类型: 齐纳二极管
• 单向通道: 1
• 电压 - 反向断态 (典型值): 8V
• 电压 - 击穿 (最小值): 8.89V
• 电压 - 箝位 (最大值): 13.6V
• 电流 - 峰值脉冲 (10/1000µs): 29.4A
• 功率 - 峰值脉冲: 400W
• 电源线路保护: 无
• 应用: 通用

工作环境 SMAJ8.0A-13-F设计用于严苛的环境条件，能够在-55°C至150°C的工作温度范围内稳定工作。这使得该产品适合于各种工业、汽车、通信和消费电子产品中的电压瞬变保护。

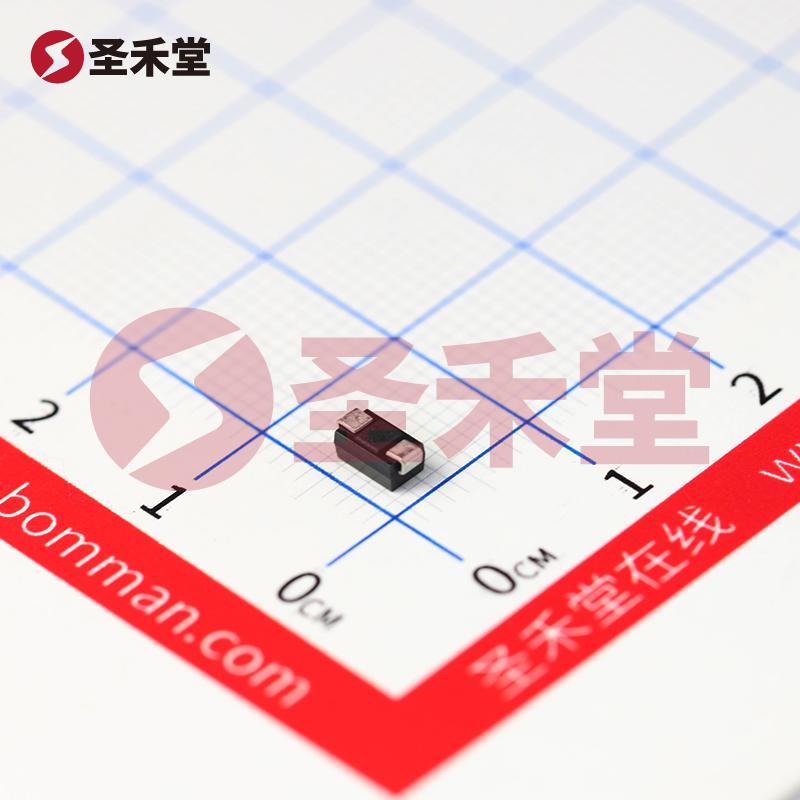

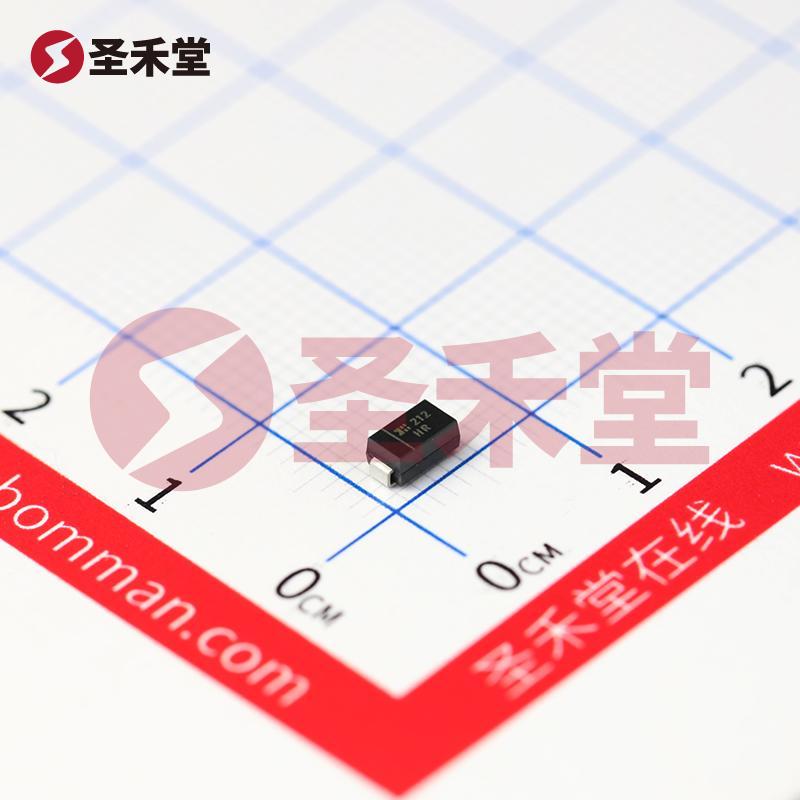

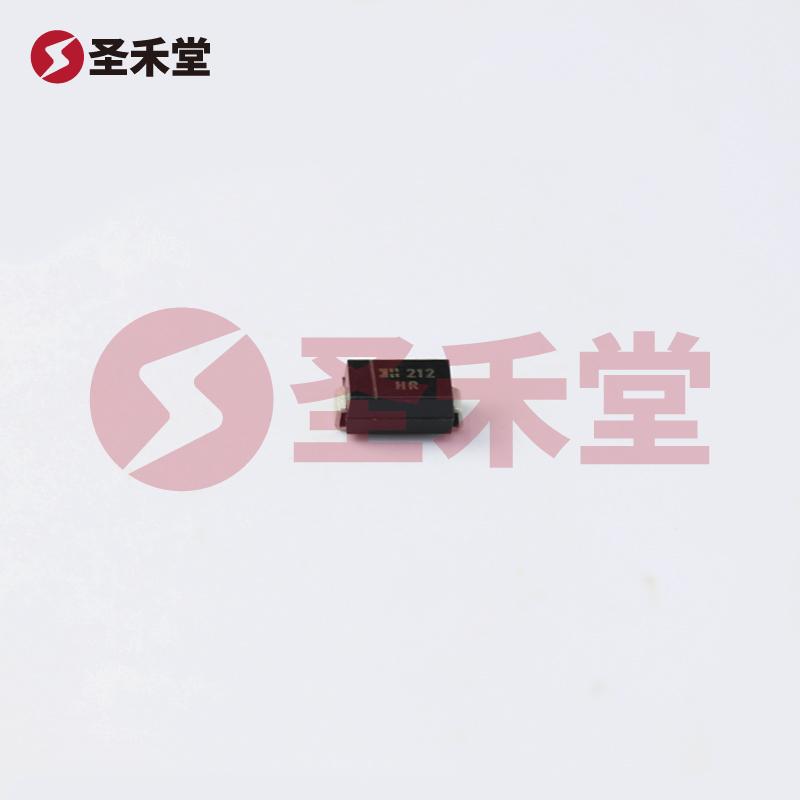

安装类型和封装 这款二极管为表面贴装型，采用DO-214AC（SMA）封装，具备较小的尺寸和优良的热特性，适合于现代PCB设计中节省空间的需求。其封装结构使得在有限的空间内能实现高效的电气性能和热管理。

应用场景 SMAJ8.0A-13-F适合于多种应用场景，包括但不限于：

1. 电源保护: 在电源管理电路中，保护敏感元件免受电压浪涌影响。
2. 信号线保护: 为高速信号线例如USB、HDMI线等提供瞬态抑制，确保信号完整性。
3. 通信设备: 保护通信设备避免静电放电（ESD）和雷击等突发电压，从而提升设备的可靠性。
4. 消费电子产品: 在如智能手机、平板电脑等便携式电子设备中进行电流保护，确保设备安全运行。

产品特点

• 高击穿电压: 其最低击穿电压为8.89V，可有效防止电压波动引发的设备损坏。
• 高瞬态电流承受能力: 能够承受高达29.4A的峰值脉冲电流，在电涌发生时保持性能稳定。
• 优异的热性能: SMA封装的热效率表现良好，有助于延长组件和系统的使用寿命。

总结 SMAJ8.0A-13-F是一款极具优势的TVS二极管，凭借其高击穿电压、高脉冲承载能力和宽工作温度范围，在各种电子设备和电路的保护中发挥着至关重要的作用。适用于多种应用场合，能够有效保护敏感电路，提高系统的稳定性与可靠性，是设计人员在选择元器件时值得考虑的优秀选项。
