74LVC1G14FS3-7
74LVC1G14FS3-7参数
| 特性 | 施密特触发器 | 安装类型 | 表面贴装型 |
| 逻辑电平 - 高 | 1.2V ~ 3.33V | 不同 V、最大 CL 时最大传播延迟 | 6.5ns @ 5V，50pF |
| 工作温度 | -40°C ~ 125°C（TA） | 电流 - 静态（最大值） | 200µA |
| 逻辑电平 - 低 | 0.3V ~ 1.45V | 电压 - 供电 | 1.65V ~ 5.5V |
| 输入数 | 1 | 逻辑类型 | 反相器 |
| 电流 - 输出高、低 | 32mA，32mA | 电路数 | 1 |
74LVC1G14FS3-7手册
74LVC1G14FS3-7概述
产品概述：74LVC1G14FS3-7
一、概述
74LVC1G14FS3-7是一款具有施密特触发特性的单通道反相器集成电路，属于74LVC系列逻辑元件。它采用表面贴装型设计，适用于各种低电压应用场景。该产品的工作电压范围广，从1.65V到5.5V，且具有高电流驱动能力，输出驱动能力可达32mA，非常适合用于处理高速信号的消费电子、通信、汽车电子及工业自动化等领域。
二、主要特性
逻辑特性：该IC根据施密特触发器的特性，可以处理接近阈值电平的输入信号，减少了慢上升或下降时间对输出的影响，确保了信号的稳定性。其反相器特性使得输入信号和输出信号状态相反，使其可用于信号翻转和逻辑翻转应用。
电源电压范围：74LVC1G14FS3-7支持从1.65V到5.5V的供电电压，适应各种低电压应用，符合现代电子设备对能效和功耗的要求。
高低逻辑电平：设计的高逻辑电平范围为1.2V到3.33V，低逻辑电平范围为0.3V到1.45V，能够良好地适应不同类型的信号电平，提供灵活的输入方案。
最大传播延迟：该IC在5V电源下，对负载为50pF的情况下，最大传播延迟为6.5ns，适合需要快速响应的应用场合，这对于高速数据传输和精确的时序要求至关重要。
低静态电流：74LVC1G14FS3-7的最大静态电流仅为200µA，具有良好的电源管理特性，适合低功耗设计，为可持续绿色设计提供支持。
工作温度范围：能够在-40°C至125°C的广泛温度范围内工作，使其在高温和低温环境中均能保持稳定运行，符合工业级标准。
三、封装与安装

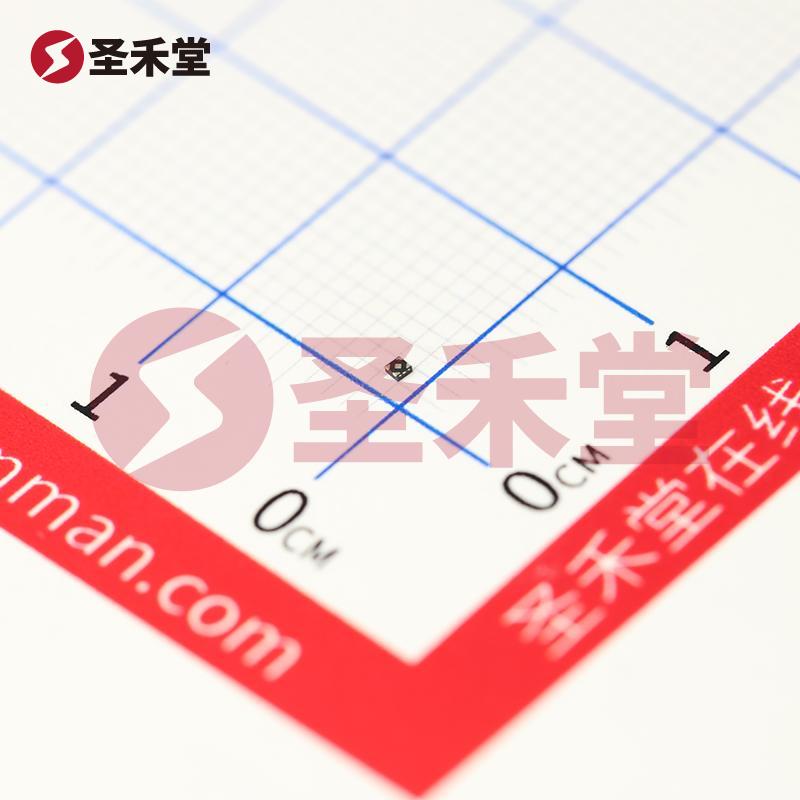

该器件采用小尺寸的X2DFN0808-4封装，适合高密度PCB设计，能够有效节省板面积，同时便于自动化装配。表面贴装型的设计使得布局更加灵活，具有更好的焊接质量和可靠性。
四、应用领域
74LVC1G14FS3-7广泛应用于多种领域，包括但不限于：
- 消费电子：如智能手机、平板电脑、可穿戴设备等。
- 汽车电子：用于车载控制系统、传感器接口等。
- 工业控制：在机器人、PLC（可编程逻辑控制器）以及其他自动化设备中。
- 通信设备：在网络设备和信号处理器中担任关键逻辑控制。
- 医疗设备：在医疗监测和治疗设备中用于信号调理与逻辑控制。
五、结论
74LVC1G14FS3-7是一款性能优越、适应性强的施密特触发反相器，凭借其卓越的速度、低功耗和广泛的工作电压范围，成为设计工程师在现代电子设计中不可或缺的重要元件。无论是用于高端消费电子还是苛刻的工业应用，它都能提供可靠的解决方案，以满足各种应用场合的需求。
