AP7115-33SEG-7
AP7115-33SEG-7参数
| 安装类型 | 表面贴装型 | 输出配置 | 正 |
| 电流 - 输出 | 150mA | 电压 - 输入（最大值） | 5.5V |
| 电流 - 静态 (Iq) | 80µA | PSRR | 70dB（1kHz） |
| 保护功能 | 过流，超温 | 输出类型 | 固定 |
| 稳压器数 | 1 | 控制特性 | 使能 |
| 工作温度 | -40°C ~ 85°C | 电压降（最大值） | 0.3V @ 150mA |
| 电压 - 输出（最小值/固定） | 3.3V |
AP7115-33SEG-7手册
AP7115-33SEG-7概述
AP7115-33SEG-7 产品概述
一、产品概述
AP7115-33SEG-7是一款高性能的线性稳压器（LDO），由DIODES（美台）公司生产，旨在提供稳健而可靠的电源管理解决方案。该器件的设计与制造针对表面贴装型应用，具备固定输出电压3.3V，并支持最大输入电压5.5V，其输出电流可达150mA，适用于多种电子设备的电源供应。
二、产品特性
输出电压与电流： AP7115-33SEG-7提供固定的3.3V输出电压，这对于需要稳定电源的低功耗数字电路尤为重要。同时，其最大输出电流可达到150mA，能够满足较大范围的负载需求，适用于微控制器、传感器、无线模块等应用场景。
低静态电流： 本产品的静态电流（Iq）为80µA。这一设计使其在待机状态下功耗极低，非常适合于便携式设备及低功耗应用，能够有效延长电池寿命。
良好的电源抑制比（PSRR）： AP7115-33SEG-7拥有高达70dB（1kHz）的电源抑制比（PSRR），使其能够有效过滤输入电源中的噪声，提供更加稳定和清洁的输出电压。这对于对电源稳定性要求较高的应用（如音频放大器和精密传感器）至关重要。
过流和过温保护： 此款设备配备了多重保护功能，包括过流保护和热关断功能，确保在异常工作条件下器件不会发生损坏。这种保护机制提升了系统的可靠性，提供额外的安全保障，尤其是在复杂或不稳定的环境中工作时。
低压降特性： AP7115-33SEG-7设计上的低压降（最大值0.3V @ 150mA）确保在大部分应用场景中都能够实现高效的能量转换，减少能耗，同时提高热管理效率。
宽工作温度范围： 本产品具备宽广的工作温度范围，从-40°C至85°C。这使其能够适应不同环境条件下的电子设备，适用于工业、消费电子及汽车等各种领域。
三、应用领域
AP7115-33SEG-7因其高效能和低功耗特性，广泛应用于以下领域：
- 便携式电子设备：如智能手机、平板电脑和手持设备，得益于其低静态电流和高PSRR特性，从而延长电池续航时间。
- 传感器电源：在开放式无线传感器网络和工业自动化中，其稳定性与可靠性是决策ICON的重要考虑因素。
- 音频设备：能够消除输入电源的噪声影响，提供清晰的音频输出。
- 汽车电子：在汽车电子稳定性方面表现卓越，能够稳定供电给重要的电子控制单元（ECU）。
四、封装与安装

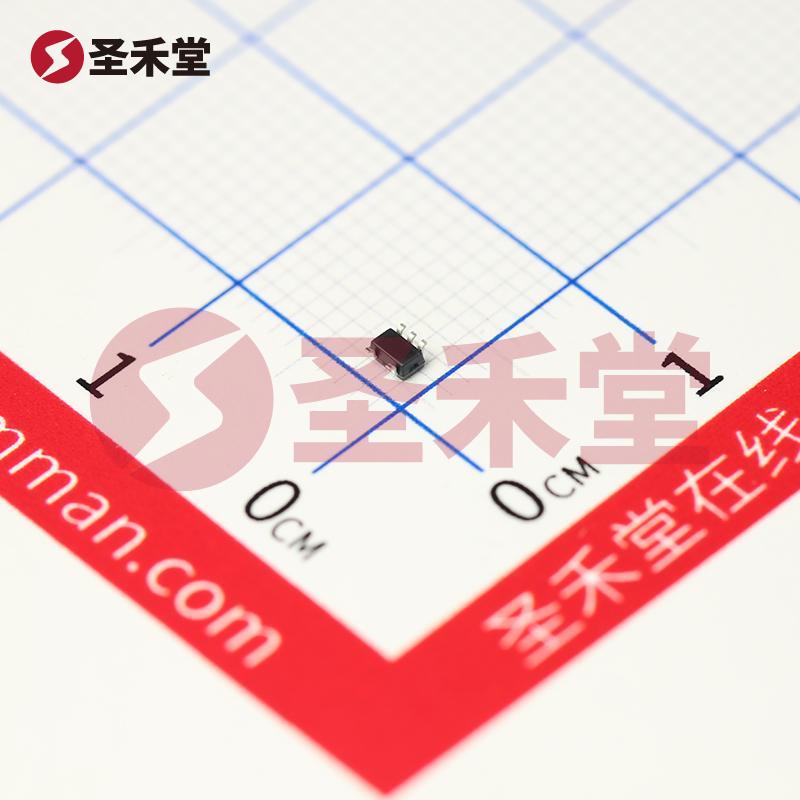

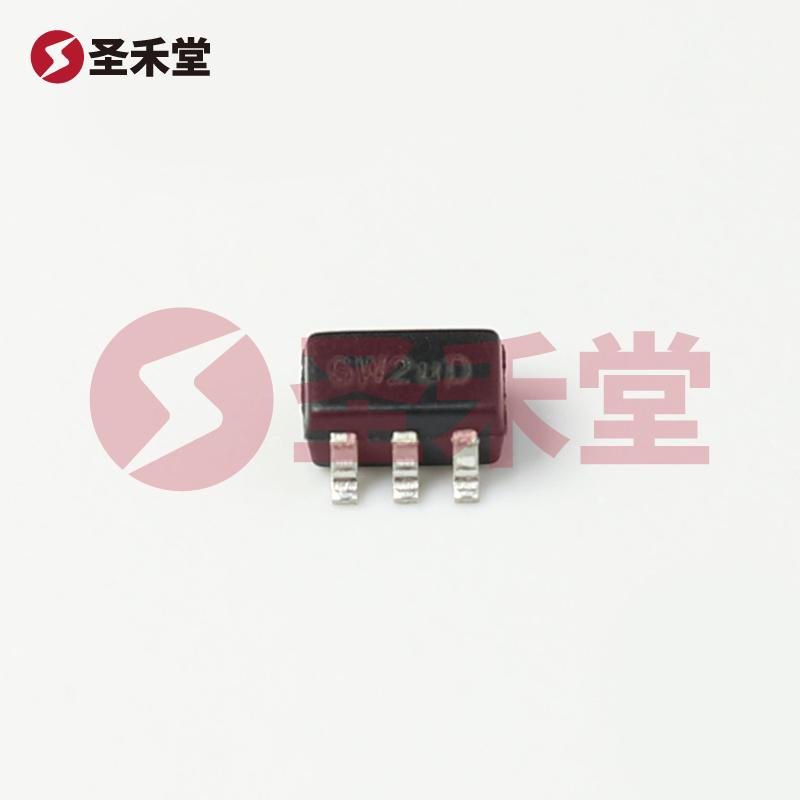

AP7115-33SEG-7采用SOT-353封装，适合高密度表面贴装。该封装设计不仅有助于提升热散逸性能，同时在PCB设计中占用更小的空间，符合现代电子产品日益紧凑的设计趋势。
五、总结
AP7115-33SEG-7作为DIODES（美台）的一款高性能固定输出线性稳压器，凭借其稳定的输出电压、低静态电流、良好的PSRR和多重保护机制，在电子元器件市场中占有一席之地。无论是在便携式设备、工业应用还是汽车电子设备中，AP7115-33SEG-7都能以其卓越的性能和可靠性，满足用户的严苛需求，为各种电子设计提供高质量的电源管理解决方案。
