FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
漏源电压(Vdss) | 60V | 25°C 时电流 - 连续漏极 (Id) | 340mA(Ta) |
驱动电压(最大 Rds On,最小 Rds On) | 1.8V,4.5V | 不同 Id、Vgs 时导通电阻(最大值) | 2 欧姆 @ 100mA,4.5V |
不同 Id 时 Vgs(th)(最大值) | 1V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 500pC @ 4.5V |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 32pF @ 30V |
功率耗散(最大值) | 320mW(Ta) | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | SOT-323 |
封装/外壳 | SC-70,SOT-323 |

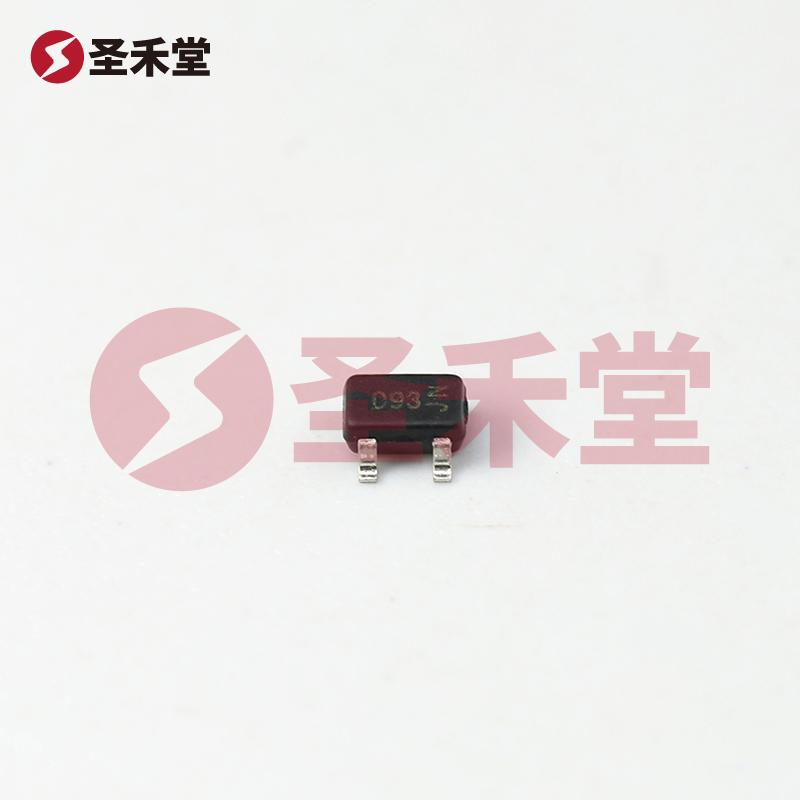

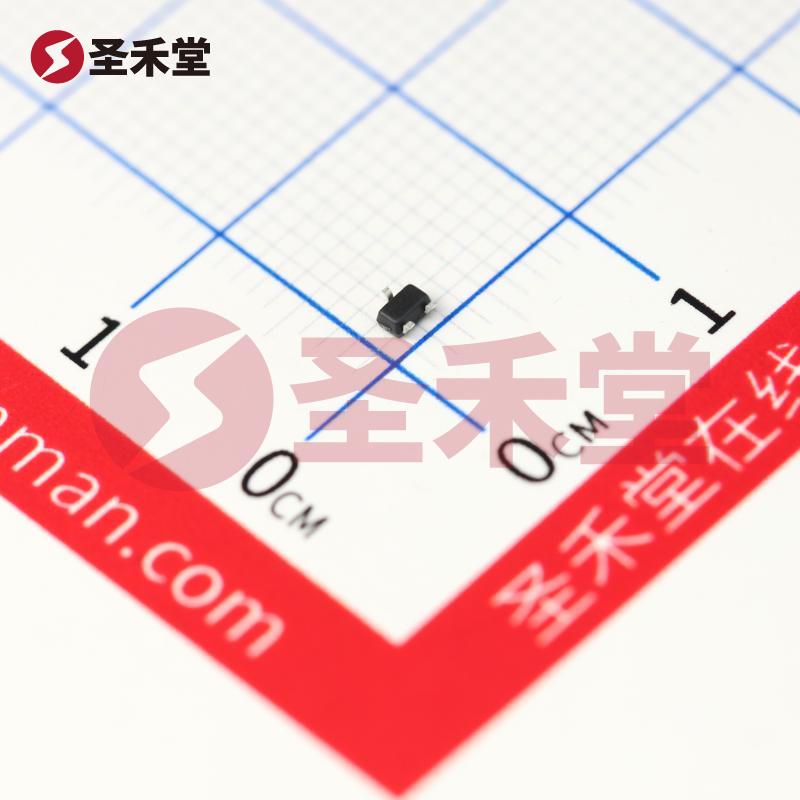

DMN62D0UWQ-7 是一款高性能的 N 通道 MOSFET,专为多种电源管理及开关应用设计。其采用 SOT-323 封装,特点包括优异的导通电阻和适应广泛的工作温度范围。这款器件实现了低功耗和高效率,非常适合于便携式设备、工业控制、电源转换等应用场景。
高效率:DMN62D0UWQ-7 有着非常低的导通电阻,能有效降低开关过程中的能量损耗。这使得该器件在高频开关应用中尤为出色,适合用于电源转换和开关电源等场合。
宽工作温度范围:该器件的工作温度范围为 -55°C 至 150°C,使其可以在极端环境下稳定工作,为高可靠性应用提供了保障。这一特性使得 DMN62D0UWQ-7 成为航空、汽车和工业设备等应用中的理想选择。
小型化封装:SOT-323 封装不仅节省了空间,同时也简化了PCB布局,为现代电子设备的小型化和轻量化设计提供了便利。
简单的驱动要求:其双极驱动电压范围 (1.8V 及 4.5V) 使得 DMN62D0UWQ-7 能够与多种控制电路无缝对接,降低了设计复杂性,提升了系统的灵活性。
较低的门极电荷 Qg:在 4.5V 驱动下,仅需 500pC 的门极电荷,这不仅优化了开关速度,而且减少了对驱动电路的要求,有效提高了系统整体效率。
DMN62D0UWQ-7 的广泛适应性使其适用于多种应用场合,主要包括但不限于:
作为 DIODES(美台)推出的一款出色的 N 通道 MOSFET,DMN62D0UWQ-7 凭借其高效率、宽广的工作温度范围和小型化设计,成为了现代电子产品设计的重要组成部分。无论是在高频电 Source 切换,还是在复杂的电源管理系统中,DMN62D0UWQ-7 都能够提供稳定可靠的性能,推动各类电子设备的发展和革新。
