ZVN4210GTA

ZVN4210GTA 产品概述

一、引言

ZVN4210GTA 是一款高性能的 N 沟道 MOSFET，隶属于 Diodes Incorporated 的产品系列。它采用先进的金属氧化物半导体技术，专为高效能、低功耗的电子电路设计而生产。这款 MOSFET 以其优秀的电气特性和宽广的工作温度范围，成为了多个行业应用中的理想选择。

二、基础参数与规格

ZVN4210GTA 的主要规格包括：

• 制造商：Diodes Incorporated
• 包装形式：卷带（TR）
• 零件状态：有源
• FET 类型：N 通道
• 技术：MOSFET（金属氧化物半导体）
• 额定电流：在 25°C 时，连续漏极电流 (Id) 最高可达 800mA。
• 驱动电压：在最大 Rds On 下，提供 5V 和 10V 的驱动电压选项。
• 导通电阻：在 Id 为 1.5A 时，10V 驱动下的最大导通电阻为 1.5 欧姆。
• 阈值电压 (Vgs(th))：在 1mA 时的最大阈值电压为 2.4V。
• 最大栅极源电压 (Vgs)：±20V。
• 功率耗散：最大功率耗散为 2W，在规定的环境温度 (Ta) 下。
• 工作温度范围：-55°C 至 150°C，可适应严苛的工作环境。

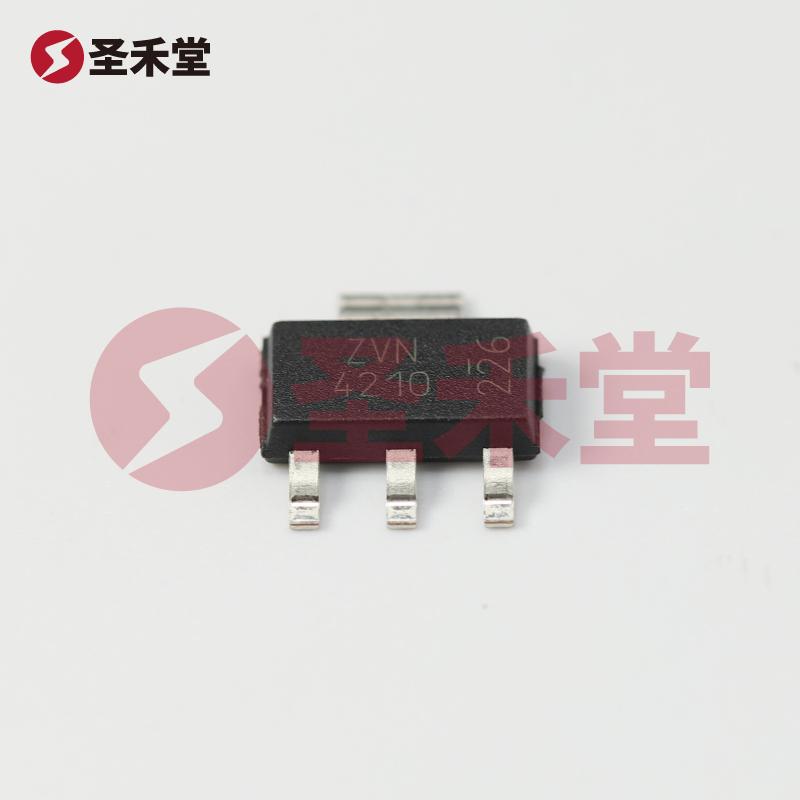

• 封装类型：SOT-223，适用于表面贴装 (SMD)。
• 漏源电压 (Vdss)：最大漏源电压为 100V。
• 输入电容 (Ciss)：在 25V 下的最大输入电容为 100pF。

三、设计与应用场景

ZVN4210GTA 采用 SOT-223 封装，适合于表面贴装技术，对于降低 PCB 的空间需求非常有效。同时，其 100V 的漏源电压与 800mA 的持续电流非常适合各类开关电源、马达驱动、LED 驱动和电源管理等应用。由于其低 Rds On 特性，该 MOSFET 可在开关操作中提供更高的效率，减少热量产生。

例如，在 DC-DC 转换器中使用 ZVN4210GTA，能够有效提高转换效率，降低损耗，增强系统的稳定性。此外，其小型化的 SOT-223 封装也使得在空间受限的应用中，比如便携式电子产品和消费类电子设备，能够方便地进行安装。

四、优势与特性

1. 低导通电阻：ZVN4210GTA 的最大导通电阻为 1.5 欧姆，这使得其在开关状态下的功耗大幅降低，从而提升了整机效率。
2. 宽工作温度范围：-55°C 至 150°C 的工作温度使得该器件可以在多种环境条件下正常工作，确保了其在严苛条件下的可靠性。
3. 卓越的电气特性：具有良好的阈值电压和输入电容特性，帮助设计师实现更高的开关速率和更好的电路响应。
4. 适用范围广：适合各种场景，如电源管理、功率放大、低压驱动和热管理等，具备多样化的应用潜力。

五、总结

ZVN4210GTA 是一款性能卓越、可靠性高的 N 沟道 MOSFET，适合广泛的电子应用。其出色的导通性能、优异的热性能以及极小的封装，符合现代电子产品对高效能和高集成度的需求。无论是用于消费电子、工业控制，还是电源管理领域，ZVN4210GTA 都展现出了它的价值与潜力，是设计师和工程师们值得信赖的选择。

在选择合适的 MOSFET 时，ZVN4210GTA 无疑是一个理想的候选产品，通过这款产品，用户能够在多个场景中实现更高效、更可靠的电源管理和电路设计。
