ZSR330GTA

ZSR330GTA 产品概述

一、引言

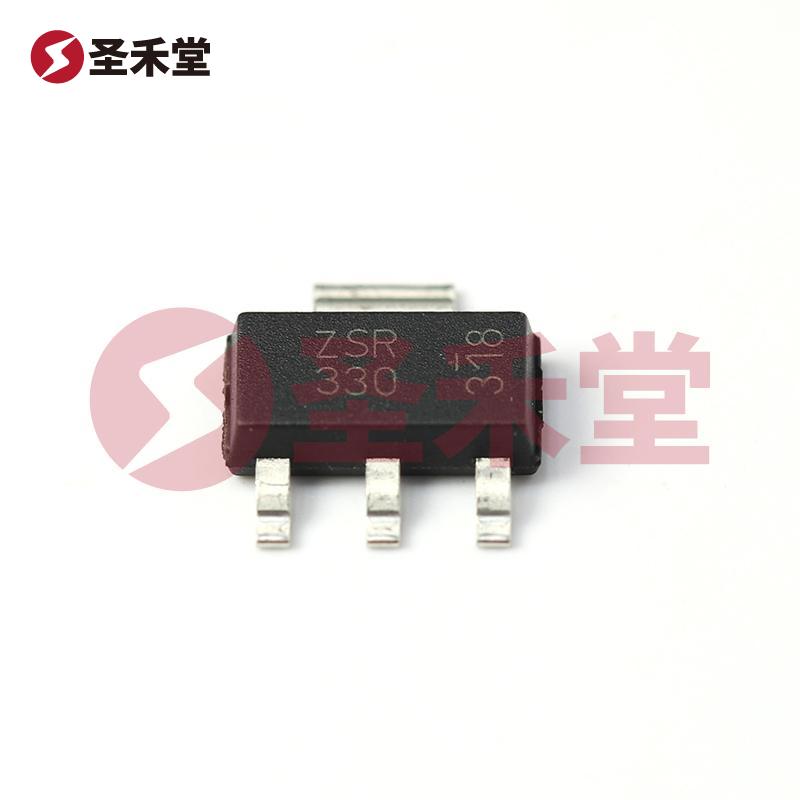

ZSR330GTA 是一款高性能的线性稳压器，专为提供稳定的输出电压而设计，主要应用于多种电子设备中。作为 DIODES（美台）公司的一款型号，其在小型化和高效能上表现出色，适合广泛的电子消费品、工业设备及汽车电子等领域。通过采用SOT-223封装，这款稳压器不仅支持表面贴装技术（SMT），而且节省了电路板空间，对保持设计紧凑性至关重要。

二、基础参数

ZSR330GTA 的主要技术参数如下：

• 输出配置：正
• 输出类型：固定
• 稳压器数量：1
• 电压 - 输入（最大值）：20V
• 电压 - 输出（最小值/固定）：3.3V
• 电流 - 输出：200mA
• 电流 - 静态 (Iq)：600µA
• 电源抑制比 (PSRR)：64dB（在120Hz时测量）
• 保护功能：过温保护、短路保护
• 工作温度范围：-55°C ~ 125°C
• 安装类型：表面贴装型
• 封装/外壳：TO-261-4，TO-261AA
• 供应商器件封装：SOT-223

三、产品特性

1. 高输入电压范围：ZSR330GTA 提供最高可达20V的输入电压，这使其适用于多种电源设计，特别是在需要较高输入电压的应用场景中，如汽车电子设备和工业控制系统。

2. 固定输出电压：本稳压器提供固定的3.3V输出，能够满足许多数字电路和微控制器的工作需求，从而简化了电源设计。

3. 适中的输出电流：其最大持续输出电流为200mA，能够驱动多个负载，适合中低功率设备的需求。

4. 低静态电流：600µA的静态电流保证本稳压器在待机状态下的能耗极低，提高了整体能效，特别是在低功耗设计中尤为重要。

5. 高PSRR值：64dB的电源抑制比确保了在输入电压波动时，输出电压仍然保持稳定，有效提高了电路对噪声的抵抗能力。

6. 内置保护功能：ZSR330GTA 具备过温和短路保护功能，能够有效防止因电流过大或环境温度过高造成的损害，从而提高了设备的可靠性。

7. 宽工作温度范围：其工作温度范围广泛，适应-55°C至125°C的环境，使其在极端气候条件下仍能稳定工作，适合航空航天、军事及户外应用。

四、应用场景

ZSR330GTA 的应用广泛而多样。它适用于以下场景：

• 消费电子：如便携式设备、智能手机、平板电脑等。
• 工业设备：适用于传感器、控制器和仪器仪表等领域。
• 汽车电子：包括车载电子、导航系统及汽车控制单元。
• 通信设备：在各种无线和有线通信设备中使用，以提供稳定的电源。
• 医疗器械：由于其良好的电源稳定性和安全性，可用于医疗设备和监测工具中。

五、总结

ZSR330GTA 是一款功能全面且高效能的线性稳压器，完美结合了优异的电气特性与稳定性，满足现代电子设备日益发展的电源需求。尤其是在要求高可靠性与紧凑设计的应用中，ZSR330GTA 凭借其出色的性能表现与强大的保护机制，将为设计工程师提供有效的解决方案。适应宽广的使用环境，使其成为优质电源解决方案的理想选择。
