DDTC143FCA-7-F 产品概述

一、产品概述

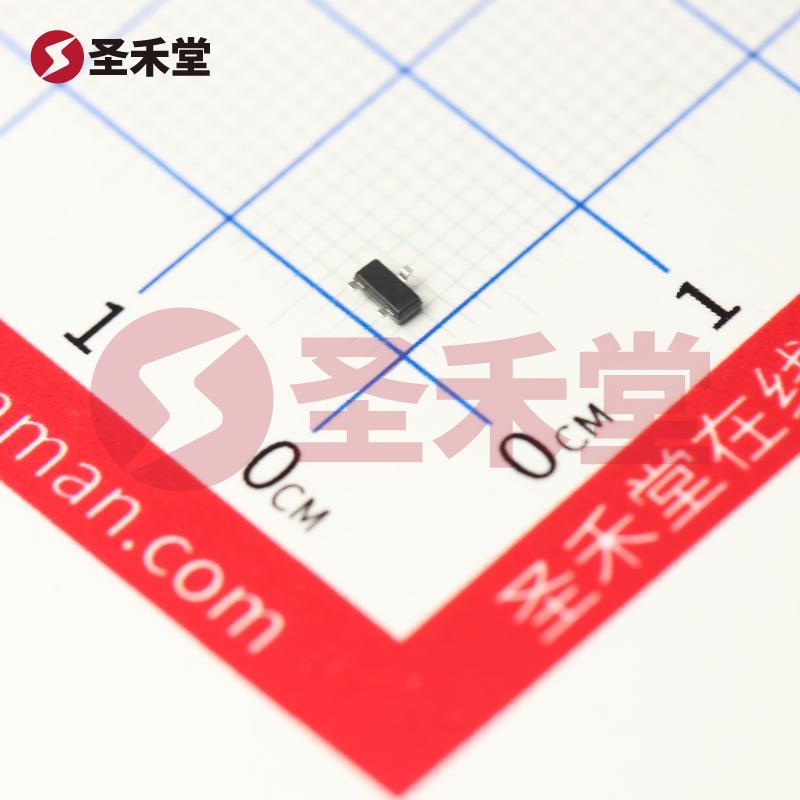

DDTC143FCA-7-F 是一款数字晶体管，采用 NPN 结构和预偏压设计，广泛应用于低功耗信号放大、开关控制及其他数字电路中。由于其小巧的 SOT-23 封装，它特别适合空间有限的电子设备，如移动设备、消费电子和工业控制系统。此器件由 DIODES（美台）制造，具备优良的性能和高可靠性。

二、技术参数

1. 晶体管类型: NPN - 预偏压
2. 最大集电极电流 (Ic): 100mA
3. 最大集射极击穿电压 (Vce): 50V
4. 基极电阻 (R1): 4.7 kΩ
5. 发射极电阻 (R2): 22 kΩ
6. DC 电流增益 (hFE):
   • 最小值为 68，测试条件下 Ic 为 10mA，Vce 为 5V
7. 饱和压降 (Vce):
   • 最大值为 300mV，测试条件下 Ib 为 500µA，Ic 为 10mA
8. 集电极截止电流: 最大值为 500nA
9. 频率跃迁: 250MHz
10. 最大功率: 200mW
11. 封装类型: 表面贴装型
12. 封装外壳: TO-236-3，SC-59，SOT-23-3

三、应用场景

DDTC143FCA-7-F 适用于多种应用场景，包括但不限于：

• 开关电源：可作为开关元件，在开关电源电路中控制高电压与低电压之间的转换。
• 信号放大：在音频放大器和其他信号放大电路中用作音频信号的增强器。
• 数字电路：在逻辑电路中作为开关使用，适合与微控制器和数字信号处理器相结合。
• 防护电路：可以作为负载驱动元件，提供过流与短路保护。

四、设计考虑

1. 热管理: 尽管 DDTC143FCA-7-F 的功率限制为 200mW，但在设计中仍需考虑热损耗以及良好的散热设计，以确保晶体管的长期稳定性。
2. 偏置电路: 基极和发射极的偏置电阻选择需根据具体应用中的工作点精确计算，以保证适当的增益和线性度。
3. PCB布局: 由于其小尺寸 SOT-23 封装，布局时需保持良好的信号完整性，避免高频干扰，确保适当的地线连接。

五、性能优势

• 高频特性: 具有 250MHz 的跃迁频率，使其能够在高速应用中很好的工作。
• 小尺寸封装: SOT-23 封装设计使其优化了空间利用率，适合紧凑型电路设计。
• 卓越的增益表现: 在低电流条件下依然能够提供较高的电流增益，提升了电路的性能和效率。
• 高可靠性: DIODES 品牌的质量保证，使其在多种应用中表现出优异的长期稳定性与可靠性。

六、总结

DDTC143FCA-7-F 是一款理想的数字晶体管，结合了高效能和可靠性，广泛适用于各类低功耗的开关和放大应用。其小巧的封装与良好的电气特性使其成为现代电子设备中不可或缺的关键元件。设计师在进行电路设计时，应充分利用其技术优势，以满足不断变化的市场需求和技术挑战。
