DDTA143ZCA-7-F

DDTA143ZCA-7-F 产品概述

一、产品简介

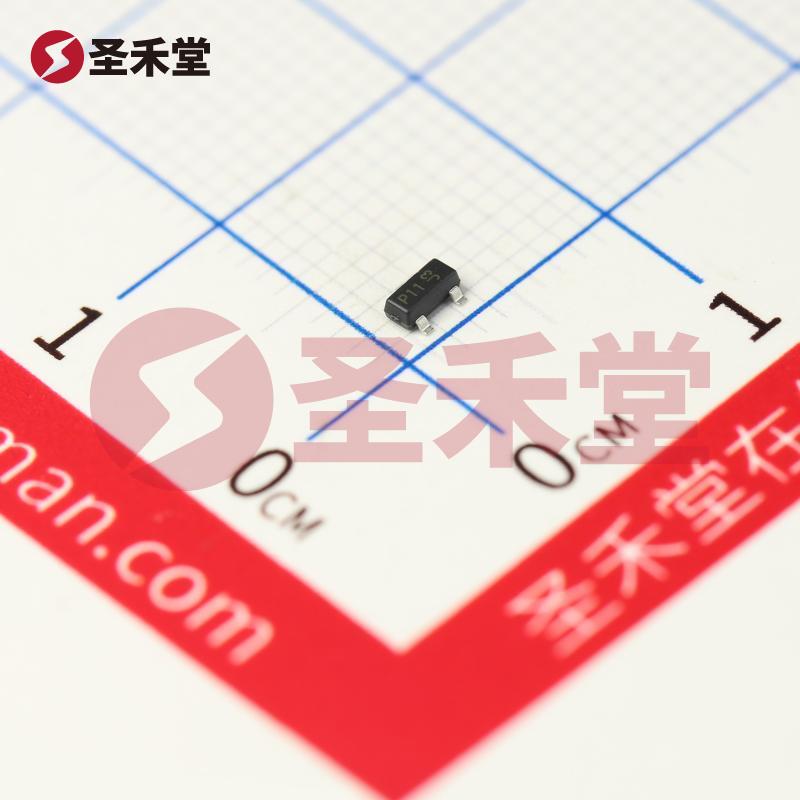

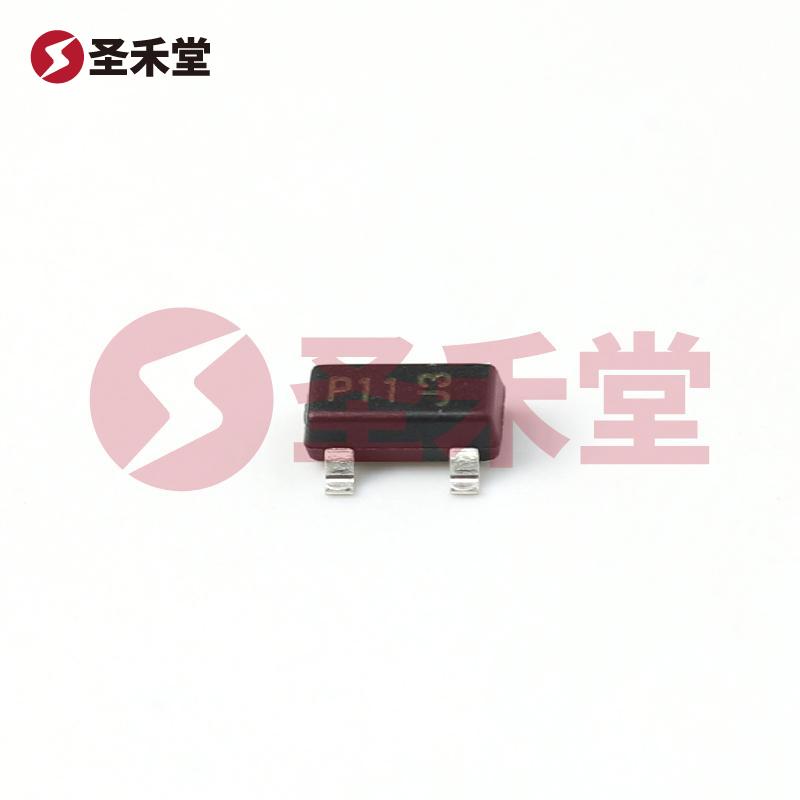

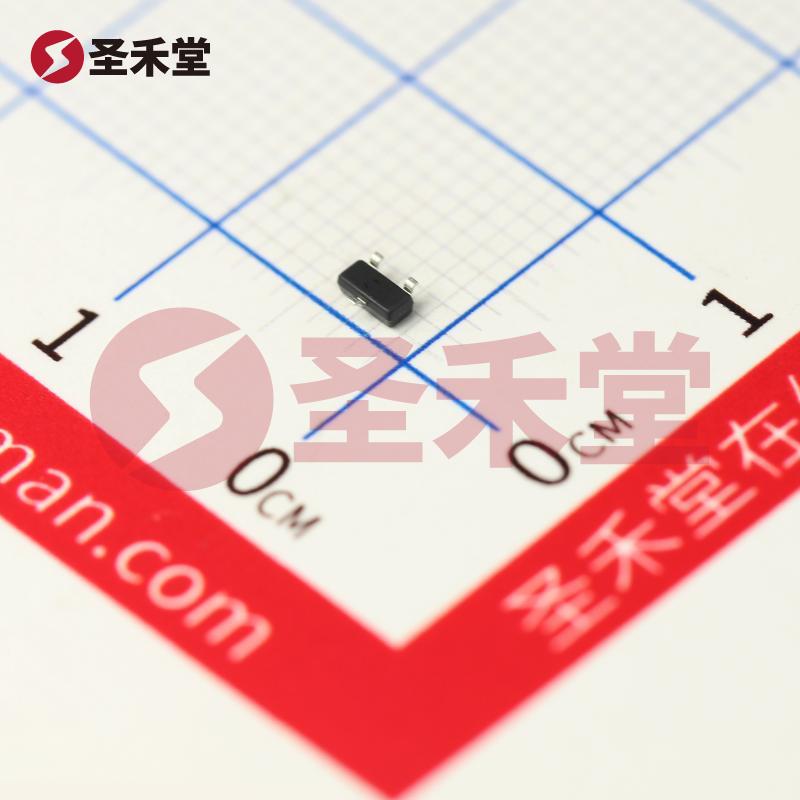

DDTA143ZCA-7-F 是一种高性能的 PNP 型数字晶体管，专为低功耗应用而设计，具有预偏置特性。它采用 SOT-23-3 封装，适合表面贴装技术（SMT），广泛应用于便携式电子设备和其他对空间要求严格的电路中。该透明的封装和小体积不仅有助于减少整体电路板面积，还具备良好的散热性能，能够在高频率条件下稳定工作。

二、关键参数

1. 晶体管类型：

   • PNP 型：适用于开关和放大应用，工作电压和电流可直接满足多种设计需求。

2. 电流和电压参数：

   • 集电极电流（Ic）最大值：100 mA，适合用于中等功率的应用。
   • 集射极击穿电压（Vce(max)）：50 V，可承受较高的电压，确保在各种工作条件下的可靠性。
   • 集电极截止电流：500 nA，降低待机功耗，是低功耗设计的重要参数。

3. 增益特性：

   • DC 电流增益（hFE）最小值为 80 @ 10 mA, 5 V，即使在较低电流下也能提供稳定的增益，满足信号放大的需求。

4. 饱和压降：

   • Vce 饱和压降最大值：300 mV @ 250 µA, 5 mA，低饱和压降可有效减少功耗，提高电路效率，延长设备的电池寿命。

5. 频率特性：

   • 跃迁频率：250 MHz，表明在高频信号下仍能够有效工作，适合高速数字电路应用。

6. 功耗处理：

   • 最大功耗：200 mW，适用于大多数小功率应用。

三、应用领域

DDTA143ZCA-7-F 在多种电子产品中具有广泛应用，包括但不限于：

• 便携式设备：由于其低功耗和小尺寸，非常适合手机、平板电脑等电子设备。
• 消费类电子产品：如遥控器、家用电器等，其稳定性和可靠性得到了广泛认可。
• 工业控制：在各类工业控制电路中，DDTA143ZCA-7-F 可用作开关元件或信号放大器。
• 汽车电子：可用于汽车内电子设备的信号放大和开关作用。

四、设计考量

在使用 DDTA143ZCA-7-F 时，设计工程师需考虑以下方面：

• 偏置电阻选择：基极电阻（R1）和发射极电阻（R2）需合理选择以确保良好的工作点，推荐 R1 = 4.7 kOhm 和 R2 = 47 kOhm 的搭配来实现合适的增益特性和稳定性。
• 工作温度：尽管此元件设计以适应不同的工作温度范围，但高温条件下的应用需特别注意散热设计，以防止超出功耗上限。
• 布局与布线：因为其小尺寸的 SOT-23-3 封装，在 PCB 设计时需合理规划布局和布线，以降低寄生电容和电感，最大限度发挥其性能。

五、总结

DDTA143ZCA-7-F 是一款性能出色的数字 PNP 晶体管，适用于多种电子产品，尤其是在节能和空间受限的设计场景中表现优良。它凭借卓越的电气特性和可靠的性能，成为了设计师的理想选择。无论是在开关应用还是信号放大场景，DDTA143ZCA-7-F 都能有效满足设计要求，是现代电子产品中不可或缺的核心元件之一。
