DDTA114WCA-7-F

产品概述：DDTA114WCA-7-F

一、基本信息

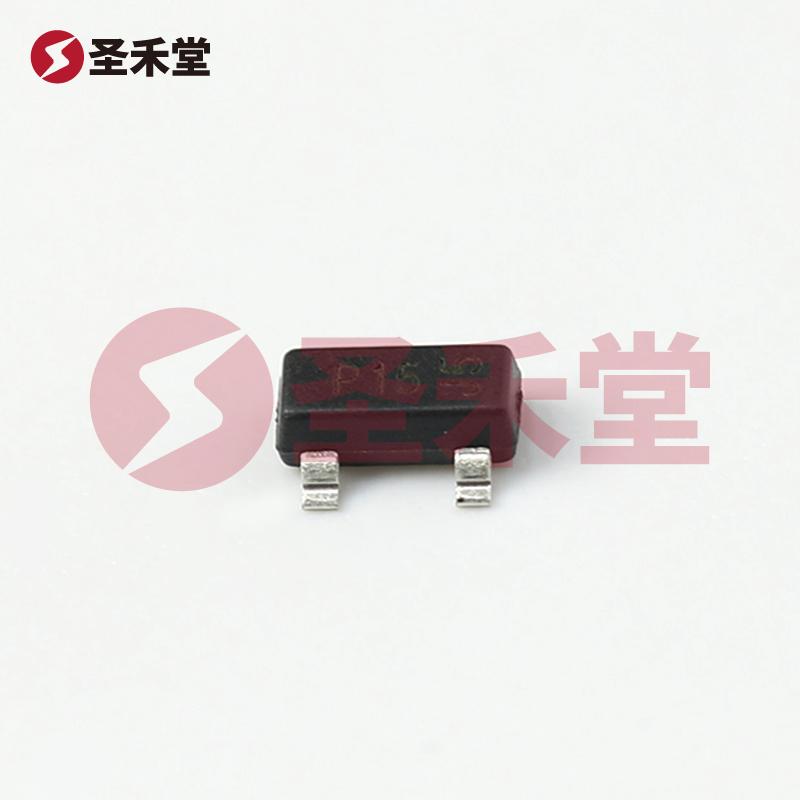

DDTA114WCA-7-F 是一种高效能的数字晶体管，采用 SOT-23 封装，广泛使用于各种电子电路设计中，尤其适用于需要高电流增益和低功耗的场景。作为一种 PNP 类型的预偏置晶体管，其设计主要针对低功耗应用，允许最大集电极电流（Ic）为 100mA，集射极击穿电压（Vce）最大为 50V。

二、技术参数

1. 晶体管类型：PNP - 预偏置信号放大
2. 最大集电极电流 (Ic)：100mA
3. 集射击穿电压 (Vce)：50V
4. 基极电阻 (R1)：10 kΩ
5. 发射极电阻 (R2)：4.7 kΩ
6. DC 电流增益 (hFE)：在 10mA、5V 时，最小值为 24
7. Vce 饱和压降 (最大值)：300mV @ 500µA, 10mA
8. 集电极截止电流 (最大值)：500nA
9. 频率：250MHz
10. 最大功率：200mW
11. 安装类型：表面贴装型
12. 封装：TO-236-3, SC-59, SOT-23-3
13. 品牌：DIODES（美台）

三、应用场景

DDTA114WCA-7-F 适用于多种电子电路，特别是在数字电路和集成电路的应用中。其可用于信号放大、开关控制和功率放大等多种场景，广泛应用于以下领域：

1. 音频设备：在音频放大器中，该晶体管能够有效地处理信号，确保音质清晰且无失真。
2. 消费电子：如电视机、收音机等设备中，用于音频信号的处理。
3. 控制电路：在电源管理和控制电路中，作为开关元件使用。
4. 传感器接口：可以在传感器与微控制器之间提供必要的信号放大。

四、性能优势

1. 高电流增益：在较低基极电流下提供24的电流增益，使得其能够在小信号沃道处理时具有较低的输入电流。
2. 低饱和压降：其饱和压降低至300mV，意味着在启用状态下的功耗相对较低，有助于提高整体系统的能效。

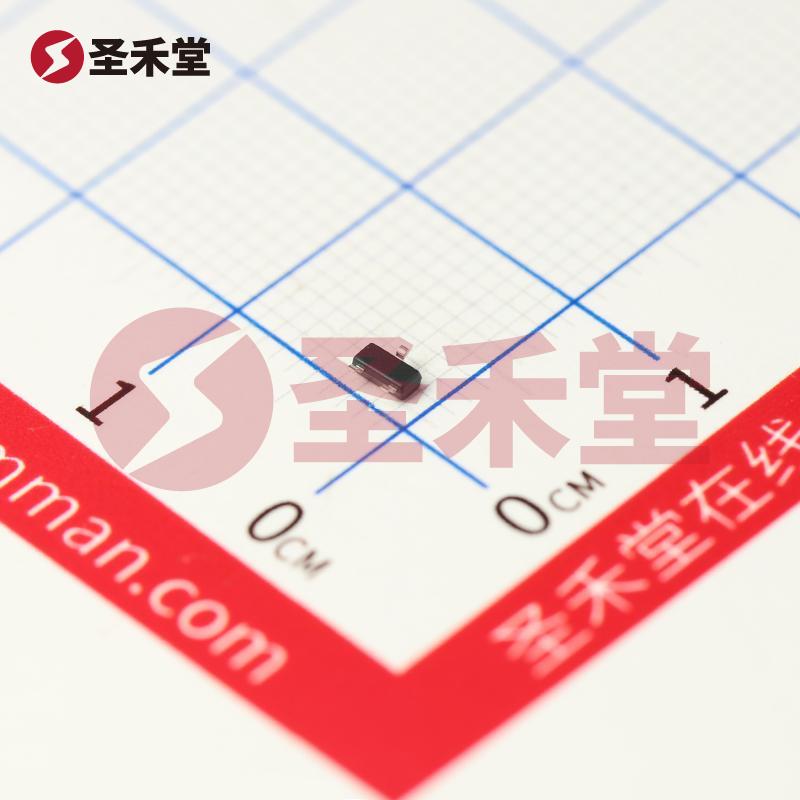

3. 小型化封装：SOT-23 封装使其适合各种紧凑型设备的设计要求，节省电路板空间。
4. 宽频率响应：其跃迁频率高达 250MHz，适合高频应用，提供稳定的性能。

五、设计考虑

在使用 DDTA114WCA-7-F 进行电路设计时，需考虑以下几点：

1. 匹配基极与发射极电阻：选择合适的基极和发射极电阻 (R1 和 R2) 能够优化增益和频率特性。
2. 过压保护：考虑在电路中增加过压保护措施，以保证晶体管在极端条件下的安全性和可靠性。
3. 散热管理：尽管最大功率为200mW，但在高功率应用中，适当的散热设计是必要的，以延长器件寿命。

六、结论

DDTA114WCA-7-F 是一款性能卓越的 PNP 数字晶体管，凭借其高电流增益、低功耗和紧凑封装，成为现代电子设备中一种理想的选择。无论是在音频放大、控制电路，还是在信号处理与传感器应用中，该元件都表现出优异的性能，满足不同设计需求，是电子工程师在设计过程中值得信赖的元件之一。
