SMBJ64A-E3/52

产品概述：SMBJ64A-E3/52

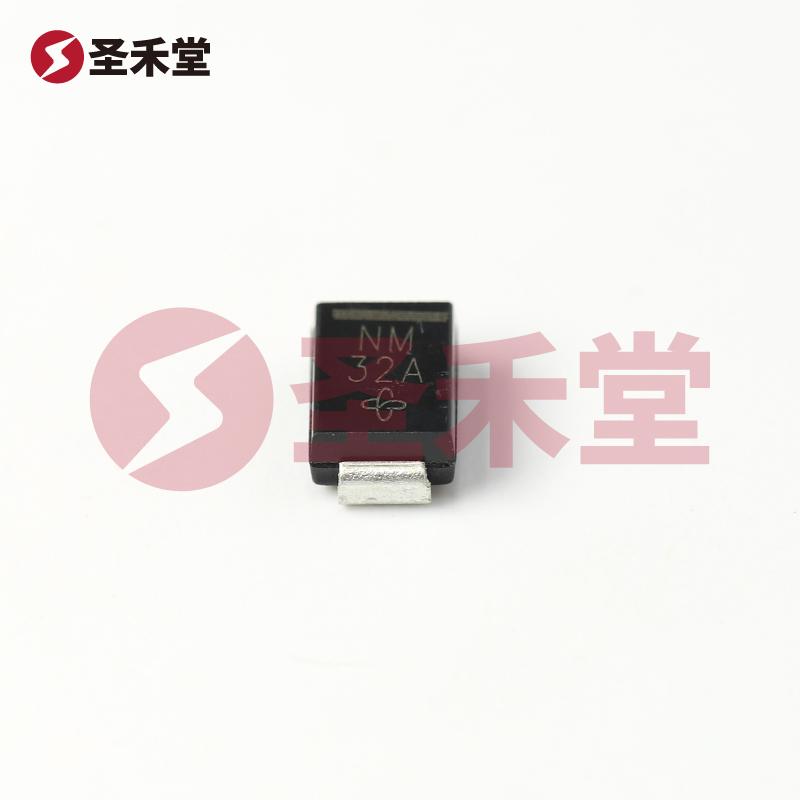

SMBJ64A-E3/52 是一款由知名厂商 VISHAY（威世）生产的封装为 DO-214AA（SMB） 的齐纳 TVS（瞬态电压抑制）二极管，主要用于保护电子电路免受瞬态电压的损害。作为一款单向通道的二极管，其设计特别适合在电源线路、通信设备及各种电子应用中提供优越的瞬态电压抑制功能。

1. 基础参数

SMBJ64A-E3/52 的关键电气规格包括：

• 反向阻断电压（V_R）：典型值为 64V，确保在正常工作状态下，器件能够承受一定幅度的反向电压。
• 击穿电压（V_B）：最小击穿电压为 71.1V，确保在超出正常工作条件时可有效抑制过压。
• 电压箝位：在不同的峰值脉冲电流条件下，最大箝位电压达到 103V，这是该器件提供的重要保护特性。
• 脉冲电流：在 10/1000µs 的脉冲条件下，最大峰值脉冲电流可达到 5.8A，这表明该器件能处理突发电流而不会失效。
• 峰值脉冲功率：最大峰值功率处理能力为 600W，适用于多种应用场景。

2. 工作性能和应用

SMBJ64A-E3/52 的工作温度范围广泛，达到 -55°C 到 150°C（TJ），能适应各种恶劣的工作环境。这使得它非常适合汽车电子、工业控制、通信基础设施及消费电子产品等领域。

在电源线路保护方面，虽然 SMBJ64A-E3/52 没有明确列为电源线路保护设备，但其强大的瞬态电压抑制能力，使其在设计中能有效防止由于瞬时过电压造成的设备损坏。这一特性使得该产品在需要高可靠性和耐用性的电子设备中表现出色。

3. 安装与封装

该器件采用表面贴装（SMD）技术，封装标准为 DO-214AA（SMB）。这一封装对于现代电子设备设计尤为重要，因为它能够满足小型化和高效能的设计要求。SMB 封装拥有良好的热性能和电气特性，能够保证可靠的性能并简化PCB设计。

4. 供应链与应用场景

SMBJ64A-E3/52 提供的封装形式为卷带（reel,tape），方便在自动化生产线上进行贴装，减小人工成本并提高生产效率。VISHAY 作为全球领先的电子元器件制造商，提供了可靠的质量保障，并且拥有完善的供应链管理，使得客户能够快速获取该产品。

5. 总结

SMBJ64A-E3/52 凭借其优越的电气性能和可靠的热管理特性，成为瞬态电压抑制应用中的理想选择。它不仅可以有效保护电路免受高电压瞬变的影响，还具备适应严苛工作条件的能力。随着电子设备向更高性能、更小型化的方向发展，该型号的 TVS 二极管将在未来的电子应用中继续发挥其重要作用。无论是在消费电子还是工业设备中，SMBJ64A-E3/52 都以其出色的性能赢得了设计工程师的青睐。
