TPS54340DDAR

产品概述：TPS54340DDAR

一、引言

TPS54340DDAR 是由德州仪器（Texas Instruments）推出的一款高效降压型 DC-DC 电源管理 IC，该芯片设计用于提供稳定的电压输出，适合各种要求严格的电源供应应用。其可调输出电压范围及高输出电流能力使其在工业设备、通信设备及消费电子等领域得到了广泛应用。

二、核心特点

1. 功能与拓扑：

   • TPS54340 是一款降压型转换器，能够将较高的输入电压转换为较低的输出电压，满足多种负载需求。
   • 输出配置为正，输出电压可调，适应不同应用场景的需求。

2. 输入输出规格：

   • 输入电压范围：该芯片支持输入电压范围宽广，从4.5V到42V，适合各种电源输入。
   • 输出电压范围：输出电压可调，起始值为0.8V，最大可达41.1V，能够适应多种负载及设备的需求。
   • 输出电流：该芯片可以提供高达3.5A的输出电流，确保能够为高功率负载提供充足的电能。

3. 开关频率：

   • TPS54340 的开关频率范围从100kHz到2.5MHz，可根据不同应用需求选择合适的频率，优化效率与噪声性能。

4. 同步整流器：

   • 虽然 APS54340 不带同步整流功能，但其设计依然能够提供高达90%以上的转换效率，帮助降低功耗，实现更高的热管理效率。

5. 工作温度：

   • 该产品的工作温度范围从-40°C到150°C，极大地增强了它在恶劣环境条件下的可靠性与稳定性。

6. 封装与安装类型：

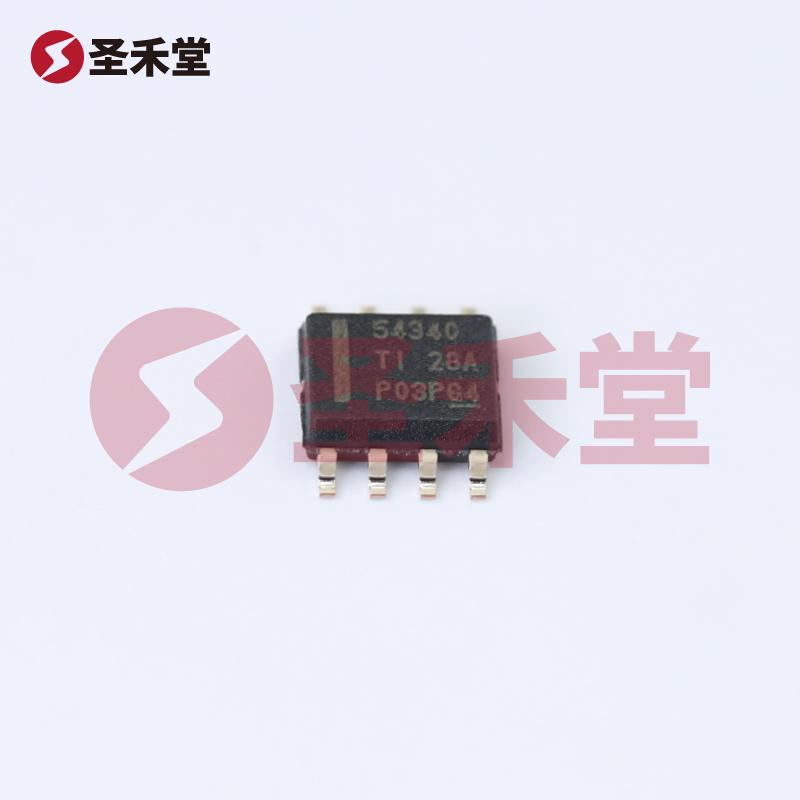

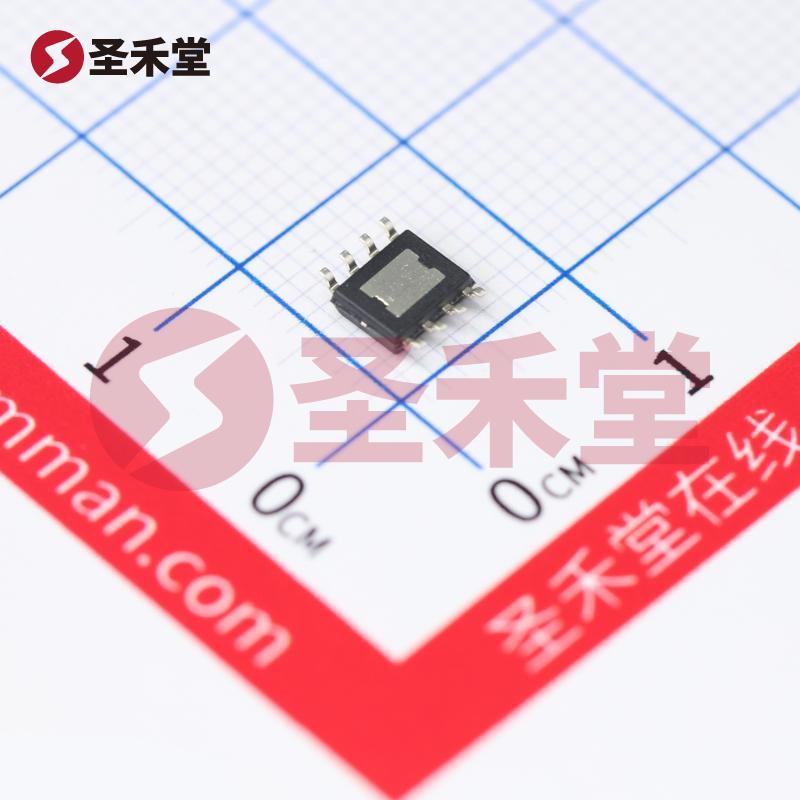

   • TPS54340DDAR 使用的是SOIC-8-EP（PowerPad）封装，便于表面贴装，帮助简化生产过程并提高整体装配效率。

三、应用场景

TPS54340DDAR 广泛应用于各种领域，主要包括：

• 工业控制：该芯片支持高电压输入和高电流输出，适合用于诸如PLC、电机控制器等工业自动化设备。
• 通信设备：其稳定的输出特性和宽输入电压范围，使其成为基站、路由器等通信设备的理想选择。
• 消费电子：例如，适用于各类充电器、便携式设备及小型家电等，保证其高效运行。

四、性能优势

1. 高效能转换：通过优化设计，TPS54340 实现了低功耗、高效率电能转换，可以有效降低整体电源系统的能耗。
2. 简易设计：结合其简单的外部元件配合，使得设计周期缩短，降低开发成本；
3. 灵活性：可调的输出特性和宽输入范围可使其在众多不同的应用中得到应用，增加了设计的灵活性。

五、总结

TPS54340DDAR 是一款性能卓越、设计灵活的降压型 DC-DC 转换器，能够满足多种应用场景的电源需求。德州仪器凭借其出色的半导体技术，为用户提供了高效能、可靠性强的电源解决方案。无论是在工业、通信还是消费电子设备中，TPS54340DDAR 都展现了其强大的市场竞争力，是设计工程师们在电源管理设计时值得信赖的选择。
